7522-M001-14_R
D
Seite 25 von 168
G9256.11SL - G9256.11ST - G9256.15 - G9256T.15
G9256A.15 - G9256D.15 - G9256TD.15 - G9256.15SL
G10360.15 - G10360T.15 - G10360A.15 - G10360D.15
G10360TD.15

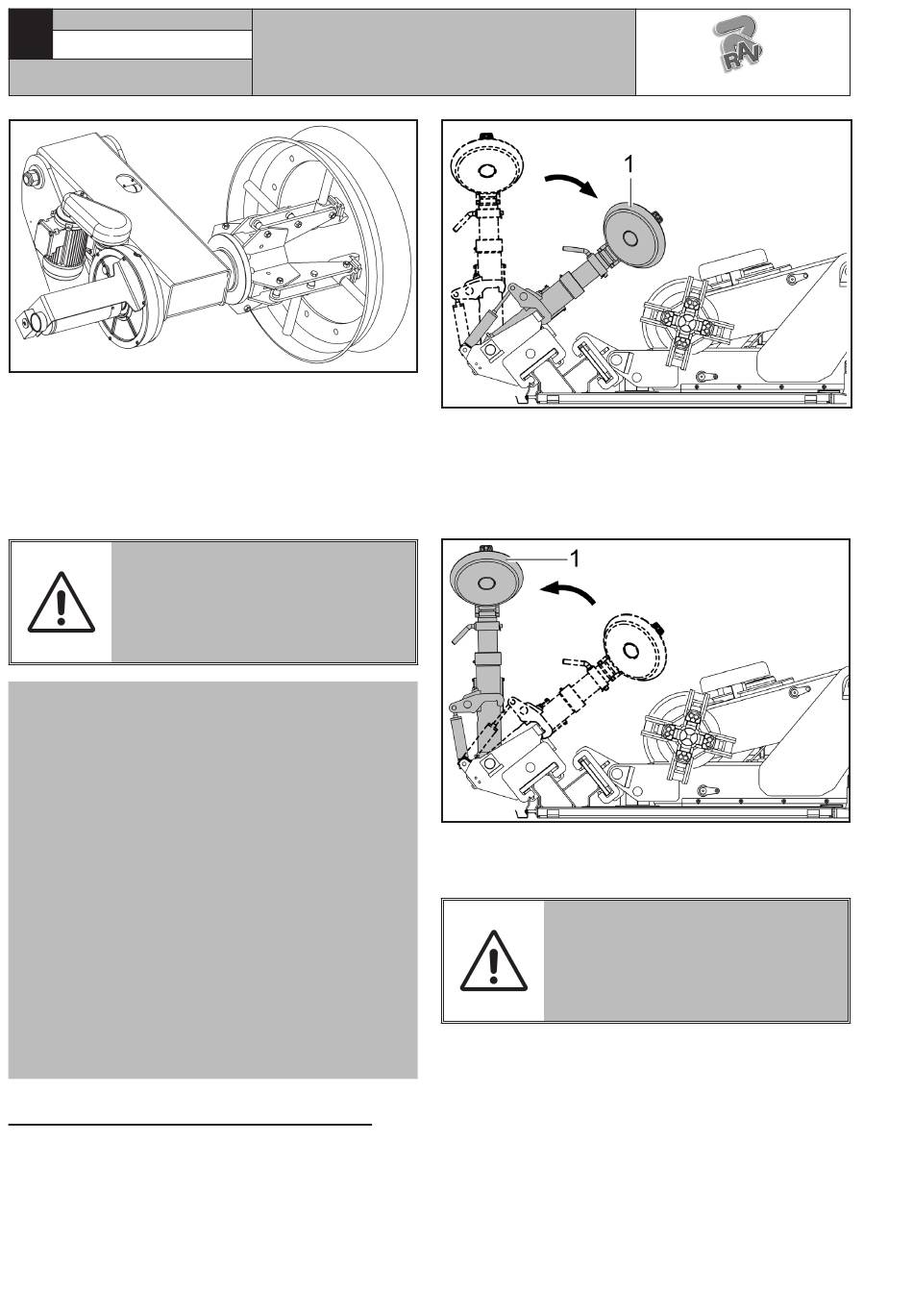

Abb. 20
Sperren mit Verlängerungen
Wenn die Felge 42" in dem Aufspannpunkt zieht über, benutzen
Sie die passenden Verlängerungen, die mit den Reifenabmon-
tierer geliefert wurden. Um Beschädigungen oder Kratzer auf
den Leichtmetallfelgen zu vermeiden, wird zur Verwendung der
eigens dazu dienenden Klauen empfohlen, die des Reifenab-
montierers als Sonderzubehör mitgeliefert werden können.
AM ENDE DER VERFAHREN VON
EINBAU UND AUSBAU DES REIFENS
NICHT DIE BLOCKIERTE RAD AUF
DER RAD ZENTRIERVORRICHTUNG
LASSEN; AUF JEDEN FALL NIE DIE
RAD UNBEAUFSICHTIGTE LASSEN.
BEI JEDEM AUF- UND ABZIEHEN VON REIFEN KANN
DIE ROTATIONSGESCHWINDIGKEIT DER ZENTRIER-
VORRICHTUNG MIT INDEM MAN DEN AUSWÄHLER
DREHT VERDOPPELT WERDEN (ABB. 14 PKT. C1).
MIT DEN G9256D.15, G9256TD.15, G9256.11SL
(VARGNAV43AD), G9256.15SL (VERSION MIT FRE-
QUENZUMFORMER VARIANTE) (VARGNAV43AD)
G10360D.15 UND G10360TD.15 MODELLE, DURCH
DEN SCHALTER (ABB. 14 PKT. C2), IST ES MÖG-
LICH, DIE DREHUNGSGESCHWINDIGKEIT DES
AUTOZENTRIERERS BEZIEHUNGSWEISE AUF 1,
6 ODER 12 RPM EINZUSTELLEN. BEI RÄDER MIT
GROSSEM DURCHMESSER UND GEWICHT WIRD
DIE NIEDRIGE GESCHWINDIGKEIT EMPFOHLEN.
DIE PASSENDE GESCHWINDIGKEIT FÜR DIE PROFI-
LIERUNG VON LASTWAGENSREIFEN IST 1 RPM. AU-
SSERDEM WIRD EMPFOHLEN, DIE REIFENWULSTE
SORGFÄLTIG ZU REINIGEN, UM SIE VOR EVENTU-
ELLEN BESCHÄDIGUNGEN ZU SCHÜTZEN UND DIE
AUF-/ABZIEHVORGÄNGE ZU ERLEICHTERN.
12.5 Betrieb des Werkzeugträgerarms
Der Werkzeugträgerarm kann während der Arbeitungs-
phasen zwei stabile Stellungen erhalten, das heißt:
1) "Arbeitstellung";
2) "Ruhestellung".
In "Arbeitstellung" (Abb. 21 Pkt. 1) ist der Werkzeugs-
trägerarm gesenkte auf die Spindel: in dieser Stellung
muss er die verschiedene Verfahren von Wulstabdrü-
cken, Einbau und Ausbau des Reifens durchführen.
BEDIENUNGSANWEISUNG-
UND WARTUNGSHANDBUCH
In "Ruhestellung" (Abb. 22 Pkt. 1) ist der Werk-
zeugsträgerarm in vertikaler Stellung, und muss er in
diese Stellung gebracht werden, jedes Mal, wenn ihre
Benutzung nicht erfordert ist, und um während der
verschiedenen Arbeitungsphasen von einer Reifenseite
zur anderen sich zu bewegen.
Der Werkzeugsträgerarm sich manuell oder durch
einen hydraulischen Zylinder von die "Ruhestellung"
zu der "Arbeitstellung" bewegt.
Dagegen, um die "Arbeitstellung" von die "Ru-
hestellung" zu erreichen, sich bewegt der Werk-
zeugsträgerarm durch Befehl von Manipulator, der
den Zylinder (Abb. 1, 3, 4, 5, 6 und 7 Pkt. 21)
treibt an, im Fall von G9256.11SL, G9256.15,
G9256T.15, G9256A.15, G9256D.15, G9256TD.15,
G9256.15SL oder G10360.15, G10360T.15,
G10360A.15, G10360D.15, G10360TD.15, oder
durch passenden Pedal (Abb. 2 Pkt. 21) im Fall von
G9256.11ST.
Der Werkzeugsträgerarm sich manuell oder durch
einen hydraulischen Zylinder von die "Ruhestellung"
zu der "Arbeitstellung" bewegt.
RAVAGLIOLI S.p.A.
IN ARBEITSTELLUNG, MÜSSEN
DIE SICHERHEITSPERRKEGEL
(ABB. 1, 2, 3, 4, 5, 6 UND 7
PKT. 8) AN DEM WERKZEUGSWA-
GEN (ABB. 1, 2, 3, 4, 5, 6 UND 7
PKT. 13) ANGEHÄNGT WERDEN.
Abb. 21
Abb. 22
