10.2 Kontrolle der Motordrehrichtung
Nach dem elektrischen Anschluss, die Maschine durch
Betätigen des Hauptschalters versorgen. Sich versi-
chern, dass der Motor der hydraulischen Steuerung
dreht in die Richtung, die von der Pfeile (Abb. 14
Pkt. B) auf der Kappe des elektrischen Motors anzeigt
wird. Wenn die Drehung im entgegengesetzten Sinn ist,
muss die Maschine sofort gestoppt werden, und ist es
nötig, eine Phasenumkehrung in der Schaltung des
Steckers machen, um die korrekte Drehungsrichtung
wiederherzustellen.
EINE NICHTBEACHTUNG DER
VORSTEHENDEN ANWEISUNGEN
HAT DEN SOFORTIGEN VERLUST
DES GARANTIEANSPRUCHS ZUR
FOLGE.
10.3 Elektrische Kontrollen
VO R IN B ETRI EB NAHME DES
REIFENABMONTIERERS SOLLTE
SICH DER BEDIENER MIT DER
LAGE UND FUNKTIONSWEISE
ALLER STEUERTEILE VERTRAUT
MACHEN (DIESBEZÜGLICH VER-
WEISEN WIR AUF DEN ABSCHNITT
„KONTROLLEN").
TÄGLICH PRÜFEN DEN KORREK-
TEN BETRIEB DER STEUERUN-
GEN MIT GEHALTENEN BETÄTI-
GUNG, BEVOR DIE MASCHINE IN
BETRIEB SETZEN.
Betätigen Sie die Maschine nach der Fertigung des An-
schlusses Steckdose/Stecker mit dem Hauptschalter
(Abb. 14 Pkt. A).
N u r
f ü r
V A R G N A V B T H
G9256T.15 - G10360.15 - G10360T.15) und
VARGNAVDBTH (G9256D.15 - G9256TD.15 -
G10360D.15 - G10360TD.15) Versionen
Später, die Hebel (Abb. 16 Pkt. H) in der Horizontalen
oder Vertikalen bewegen: geht der roter LED (Abb. 16
Pkt. B) an.
Einige Sekunden das Einschalten des grünen LED
(Abb. 16 Pkt. A) erwarten und den Hebel (Abb. 16
Pkt. H) freilassen.
Am Ende, blinkt der grüner LED (Abb. 16 Pkt. A):
ist die Maschine betriebsbereite.
N.B.: wenn ein Antrieb betätigt wird, ist das Licht
des grünen Led (Abb. 16 Pkt. A) feste und
blinkt es wieder wenn er gelassen wird.
BEDIENUNGSANWEISUNG-
UND WARTUNGSHANDBUCH
Wenn der roter LED (Abb. 16 Pkt. B) während der
Verfahren geht an, und der grüner LED geht aus, muss
die Batterie des Antriebs durch die passende Steck-
dose für Ladegerät wiederaufgeladen werden; ist die
Steckdose unter dem Antrieb gelegt (Abb. 16 Pkt. M).
Die Maschine ist ausgestattet mit einer Vorrichtung für
die Unterbrechung der Verbindung zwischen Antrieb
und Schalttafel, wenn länger als 6 Stunden seit dem
letzten betätigten Antrieb vergangen sind. Im diesem
Fall, die Einschaltungsverfahren, die im Kapitel "Elek-
trische Kontrollen" beschreibene sind, wiederholen.
( G 9 2 5 6 . 1 5
-
KONTROLLIEREN SIE NACH VOLLENDETER
MONTAGE ALLE FUNKTIONEN DER MASCHINE.

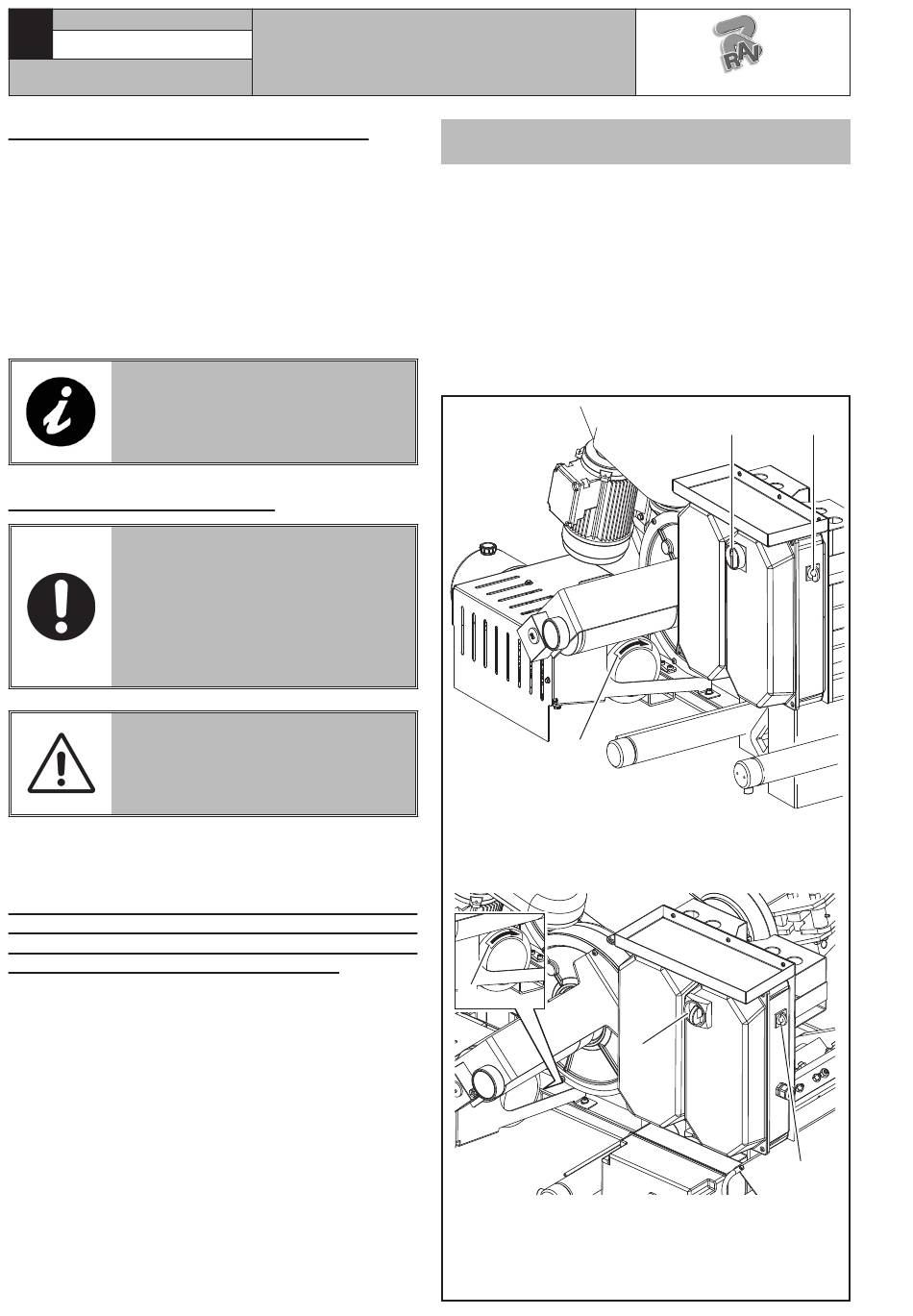

Abb. 14
B
Nur für G9256D.15, G9256TD.15, G9256.11SL
(VARGNAV43AD), G9256.15SL (Version mit
Frequenzumformer Variante) (VARGNAV43AD)
G10360D.15 und G10360TD.15 Versionen
B
LEGENDE
A – Hauptschalter
B – Rotationsrichtung Motorzentrale
C1 – Schalter 1-0-2 Befehl Geschwindigkeit Autozentrierers
C2 – Schalter 1-2-3 Befehl Geschwindigkeit Autozentrierers
RAVAGLIOLI S.p.A.
A
C1
A
C2
