INSTALLAZIONE A CARICO DEL CLIENTE
INSTALLATION TO BE MADE BY THE USER
CAVO ALIMENTAZIONE 3P + TERRA x 2,5 mmq
SUPPLY CABLE 3P + GROUND x 2,5 mmq
LISTA DEI COMPONENTI - LIST OF COMPONENTS - TEILELISTE
LISTE DES PIECES DETACHEES - LISTA DE PIEZAS
Tavola N°D - Rev. 2
RAVAGLIOLI S.p.A.
MORSETTI IRM
MORSETTI QS2
IRM TERMINALS
QS2 TERMINALS
1,5 mmq nero
1,5 mmq black
1,5 mmq giallo/verde
1,5 mmq yellow/green
TELAIO
ALIMENTAZIONE
FRAME
SUPPLY
mmq giallo/verde
mmq yellow/green
BRACCIO
ARM
752205660

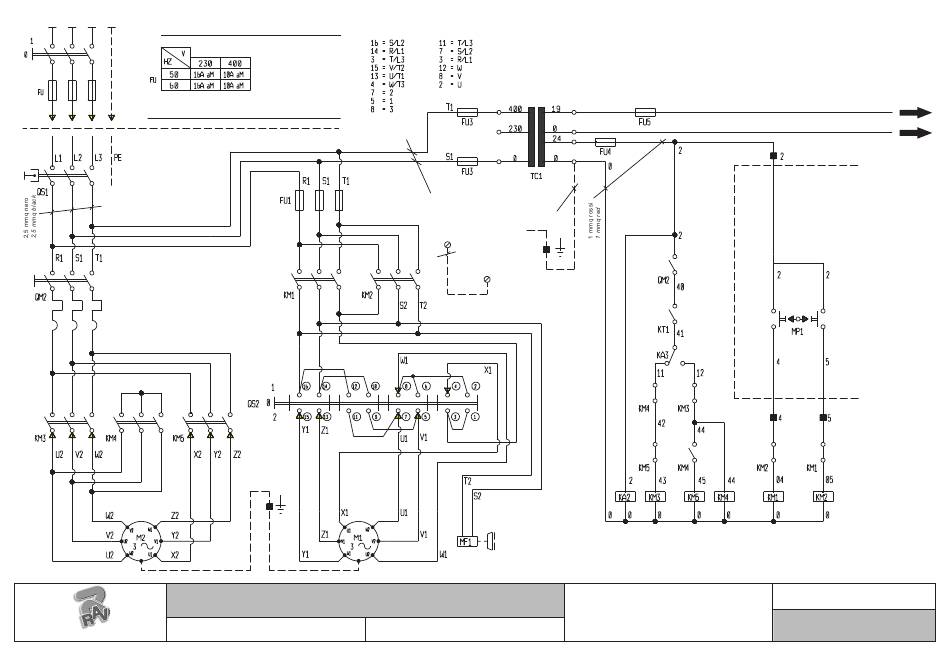

SCHEMA ELETTRICO 2/3
ELECTRICAL SCHEME 2/3
SCHALTPLAN 2/3
SCHEMA ELECTRIQUE 2/3
ESQUEMA ELECTRICO 2/3
(G9256A.15 - G10360A.15) (VARGNAV43A) (VARGNAV63A.15)
rotazione dx rotazione sx
mandrino mandrino
rh mandrel lh mandrel
rotation rotation
Pag. 77 di 168
G9256.11SL - G9256.11ST - G9256.15 - G9256T.15
G9256A.15 - G9256D.15 - G9256TD.15 - G9256.15SL
G10360.15 - G10360T.15 - G10360A.15
G10360D.15 - G10360TD.15
7522-M001-14_R
