11.3 Manipulator in der Luft (serienmä-
ßiger für G9256A.15 - G10360A.15
Versionen) (Optional für G9256.11SL
(VARGNAV43AD - VARGNAV43ASL) -
G9256.15SL (VARGNAV43AD - VARG-
NAV43ASL) - G9256.15 und G9256T.15
(VARGNAV43A) - G10360.15 und
G10360T.15 (VARGNAV63A.15) -
G10360D.15 und G10360TD.15 (VARG-
NAV63AD))
Das Befehlspult (Manipulator) kann den Stellungs-
erfordernissen des Bedieners gemäß bewegt werden.
Die Verstellung des Hebels (Abb. 17 Pkt. 3) auf die
Stellung A, mit Dauerbetrieb, den Werkzeugsträgerarm
hebt.
Die Verstellung des Hebels (Abb. 17 Pkt. 1) auf die
Stellung B, mit Dauerbetrieb, den Arm des Autozent-
riererwagens hebt.
Die Verstellung des Hebels (Abb. 17 Pkt. 1) auf die
Stellung C, mit Dauerbetrieb, den Arm des Autozent-
rierterwagens senkt.
Die Verstellung des Hebels (Abb. 17 Pkt. 1) auf die
Stellung D, mit Dauerbetrieb, die Verschiebung des
Autozentriererwagens nach rechts treibt an.
Die Verstellung des Hebels (Abb. 17 Pkt. 3) auf die
Stellung E, mit Dauerbetrieb, die Verschiebung des
Werkzeugträgerwagens nach rechts treibt an.
Die Verstellung des Hebels (Abb. 17 Pkt. 1) auf die
Stellung F, mit Dauerbetrieb, die Verschiebung des
Autozentriererwagens nach links treibt an.
Die Verstellung des Hebels (Abb. 17 Pkt. 3) auf die
Stellung G, mit Dauerbetrieb, die Verschiebung des
Werkzeugträgerwagens nach links treibt an.
Die Verstellung des Hebels (Abb. 17 Pkt. 3) auf die
Stellung H, mit Dauerbetrieb, den Arm des Werkzeug-
trägerwagens senkt.
"Knopf P" mit Dauertätigkeit Stellung, wenn gedrückt
gemeinsam mit der horizontalen Bewegung des Hebels
3 und/oder 1, verdoppelt er die Verschiebungsge-
schwindigkeit des Werkzeugträgerwagens und/oder des
Autozentrierwagens. Drückt man hingegen Knopf "P"
gemeinsam mit der vertikalen Bewegung des Hebels "1"
verdoppelt sich die An- und Abstiegsgeschwindigkeit
des Autozentrierwagens.
"Hebel 2" hat zwei Stellungen für Dauerbetrieb: Hebel
nach rechts (Pkt. O) oder nach links (Pkt. Q), was
jeweils die Drehrichtung der Autozentrierspindel im
oder gegen den Uhrzeigersinn bestimmt.
"Knopf I" mit Dauertätigkeit Stellung, gedrückt bedient
das Öffnen des Autozentrierers.
"Knopf L" mit Dauertätigkeit Stellung, gedrückt bedient
das Schließen der Autozentrierers.
"Knopf M" mit Dauertätigkeit Stellung, gedrückt be-
fiehlt er die Drehung entgegen dem Uhrzeigersinn des
Werkzeugsträgerskopfs (von der hintere Teil des Werk-
zeugs) (serienmäßig für G9256A.15 - G10360A.15
Versionen) (Optional für die G9256.15 und G9256T.15
(VARGNAV43A) - G10360.15 und G10360T.15 (VARG-
NAV63A.15) - G10360D.15 und G10360TD.15 (VARG-
NAV63AD) Versionen).
BEDIENUNGSANWEISUNG-
UND WARTUNGSHANDBUCH
Seite 22 von 168
G9256A.15 - G9256D.15 - G9256TD.15 - G9256.15SL
G10360.15 - G10360T.15 - G10360A.15 - G10360D.15
"Knopf N" mit Dauertätigkeit Stellung, gedrückt be-
fiehlt er die Uhrzeigersinn Drehung des Werkzeugs-
trägerskopfs (von der hintere Teil des Werkzeugs)
(serienmäßig für G9256A.15 - G10360A.15 Versionen)
(Optional für die G9256.15 und G9256T.15 (VARG-
NAV43A) - G10360.15 und G10360T.15 (VARGNA-
V63A.15) - G10360D.15 und G10360TD.15 (VARG-
NAV63AD) Versionen).

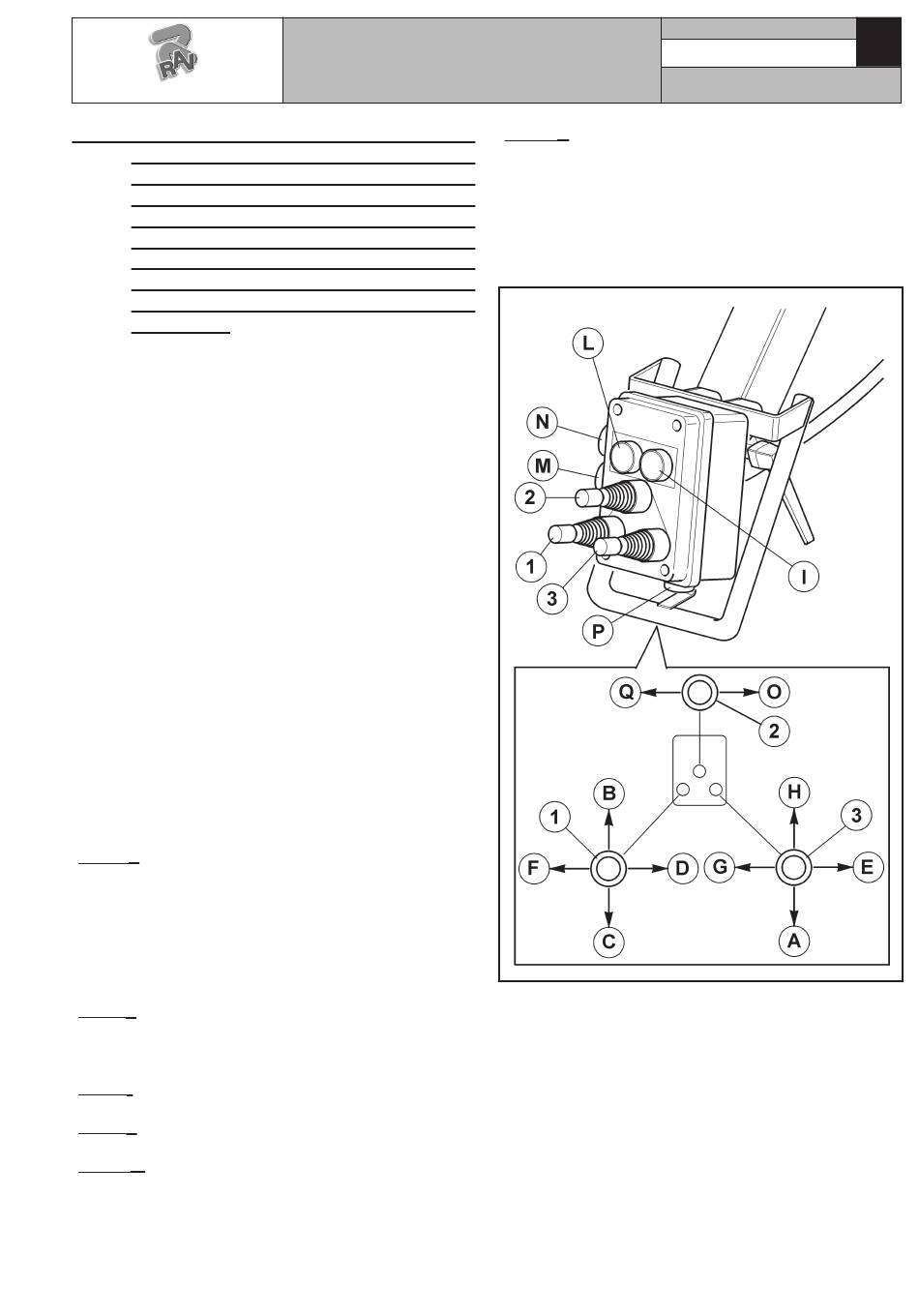

Abb. 17
7522-M001-14_R
G9256.11SL - G9256.11ST - G9256.15 - G9256T.15
G10360TD.15
