RAVAGLIOLI S.p.A.
5.0
VERPACKUNG UND BEWEGUNG
BEIM TRANSPORT
DIE LADUNGEN DÜRFEN NUR VON FACHPER-
SONAL BEWEGT WERDEN.
DIE HEBEVORRICHTUNG MUSS EINE TRAGFÄ-
HIGKEIT AUFWEISEN, DIE MINDESTENS DEM
GEWICHT DER VERPACKTEN VORRICHTUNG
ENTSPRICHT (SIEHE PARAGRAPH "TECHNI-
SCHE DATEN").
Die Maschine völlig montierte verpackt wird.
Der Karton, der die Maschine enthält, wird über einer
Palette gefestigt, und misst er mm 2105x2085x1030.
Die Bewegung muss durch eine passende Hebevorrich-
tung (Transpalette oder Gabelstapler) bewegt werden.

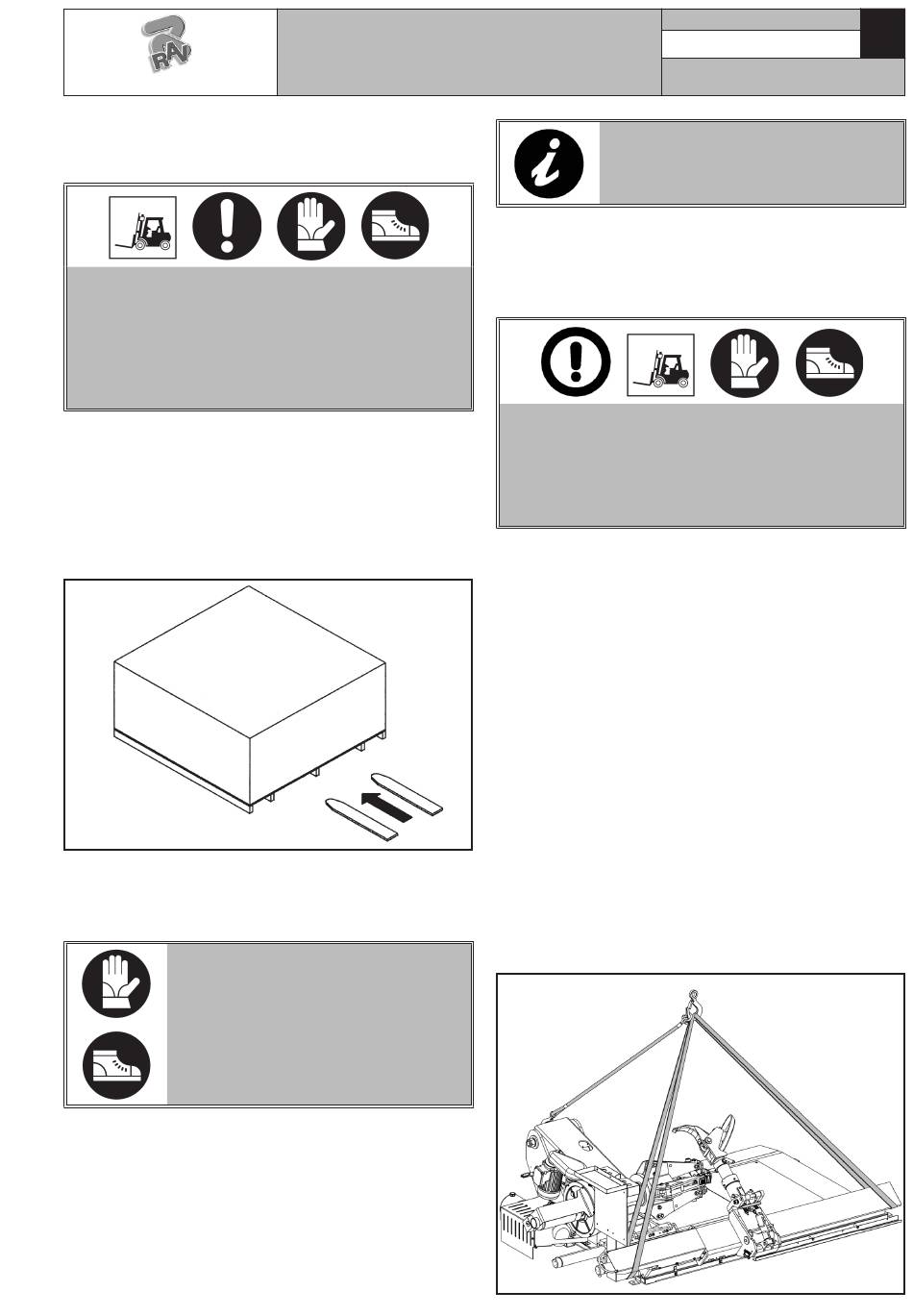

Die Verpackung wie auf Abb. 10 angezeigt (für eine
korrekte Verteilung der Gewichte, müssen die Gabeln
in die mittlere Teile gesteckt werden) heben.
Abb. 10
6.0
ENTNAHME AUS DER VERPACKUNG
BEIM AUSPACKEN MÜSSEN STETS
SCHUTZHANDSCHUHE GETRA-
GEN WERDEN UM VERLETZUN-
GEN BEIM UMGANG MIT DEM
VERPACKUNGSMATERIAL (NÄ-
GEL, USW.) ZU VERMEIDEN.
Nach der Entnahme aus der Verpackung die Vollstän-
digkeit der Maschine überprüfen und kontrollieren, ob
Bauteile sichtbar beschädigt sind. Im Zweifelsfall die
Maschine nicht benutzen und sich an qualifizierte
Fachkräfte (den Vertragshändler) wenden. Das Ver-
packungsmaterial (Plastiktüten, Polystyrolelemente,
Nägel, Schrauben, Holzteile usw.) muss gesammelt
und nach den geltenden Gesetzen entsorgt werden, mit
Ausnahme von der Palette, die für nächste Bewegungen
der Maschine wieder verwendet werden könnte.
BEDIENUNGSANWEISUNG-
UND WARTUNGSHANDBUCH
DIE SCHACHTEL MIT DEN ZUBE-
HÖRTEILEN IST IN DER PACKUNG
ENTHALTEN. NICHT MIT DER VER-
PACKUNG WEGWERFEN.
7.0
BEWEGUNG
Wenn die Maschine bewegt werden muß.
DIE HEBEVORRICHTUNG MUSS EINE TRAG-
FÄHIGKEIT AUFWEISEN, DIE MINDESTENS
DEM GEWICHT DER MASCHINE ENTSPRICHT
(SIEHE PARAGRAPH TECHNISCHE DATEN).
DIE GEHOBENE VORRICHTUNG NICHT INS
SCHWINGEN KOMMEN LASSEN.
Wenn die Maschine von ihrer normalen Arbeitstellung
zu einer anderen bewegt werden muss, so müssen beim
Transport der Maschine die folgenden Anweisungen
befolgt werden.
• Die scharfen Kanten an den Außenseiten in geeigneter
Weise schützen (Pluribol-Karton).
• Zum Heben keine Stahlseile verwenden.
• Die Spindel völlig mitten auf die Maschine senken,
um eine korrekte Verteilung der Gewichte zu garan-
tieren.
• Den Werkzeugswagen zur Spindel hin auf seinen
Endanschlag bringen.
• Alle Versorgungsquellen von der Vorrichtung ab-
schließen.
• Mit drei ausreichend langem Riemen anschlagen
(mindestens 300 cm), der eine Tragfähigkeit auf-
weist, die mindestens der des Gewichtes der Vor-
richtung entspricht (siehe Abb. 11).
• Mit einer Vorrichtung mit passender Belastbarkeit
anheben und transportieren.
Abb. 11
7522-M001-14_R
Seite 16 von 168
G9256.11SL - G9256.11ST - G9256.15 - G9256T.15
G9256A.15 - G9256D.15 - G9256TD.15 - G9256.15SL
G10360.15 - G10360T.15 - G10360A.15 - G10360D.15
G10360TD.15
