11.0 AUFBAU DES RADS AUF DIE WELLE

Für eine einwandfreie Auswuchtung, einen sorgfältigen
Aufbau des Rads auf die Welle durchführen.
Eine nicht ordnungsgemäße Zentrierung führt unver-
meidlich zu Unwuchten.
ES IST WICHTIG, DASS SIE ORI-
GINALKEGEL UND -ZUBEHÖR-
TEILE VERWENDEN, DIE EIGENS
FÜR DIE BENUTZUNG DER RAD-
AUSWUCHTMASCHINE GEBAUT
WERDEN.
Nachstehend wird gezeigt, wie das Rad mit den im
Lieferumfang Konen aufbauen.
Für alternative Aufspannungen mit dem Optional-
Zubehör konsultieren Sie bitte die separat gelieferten
speziellen Anweisungen.

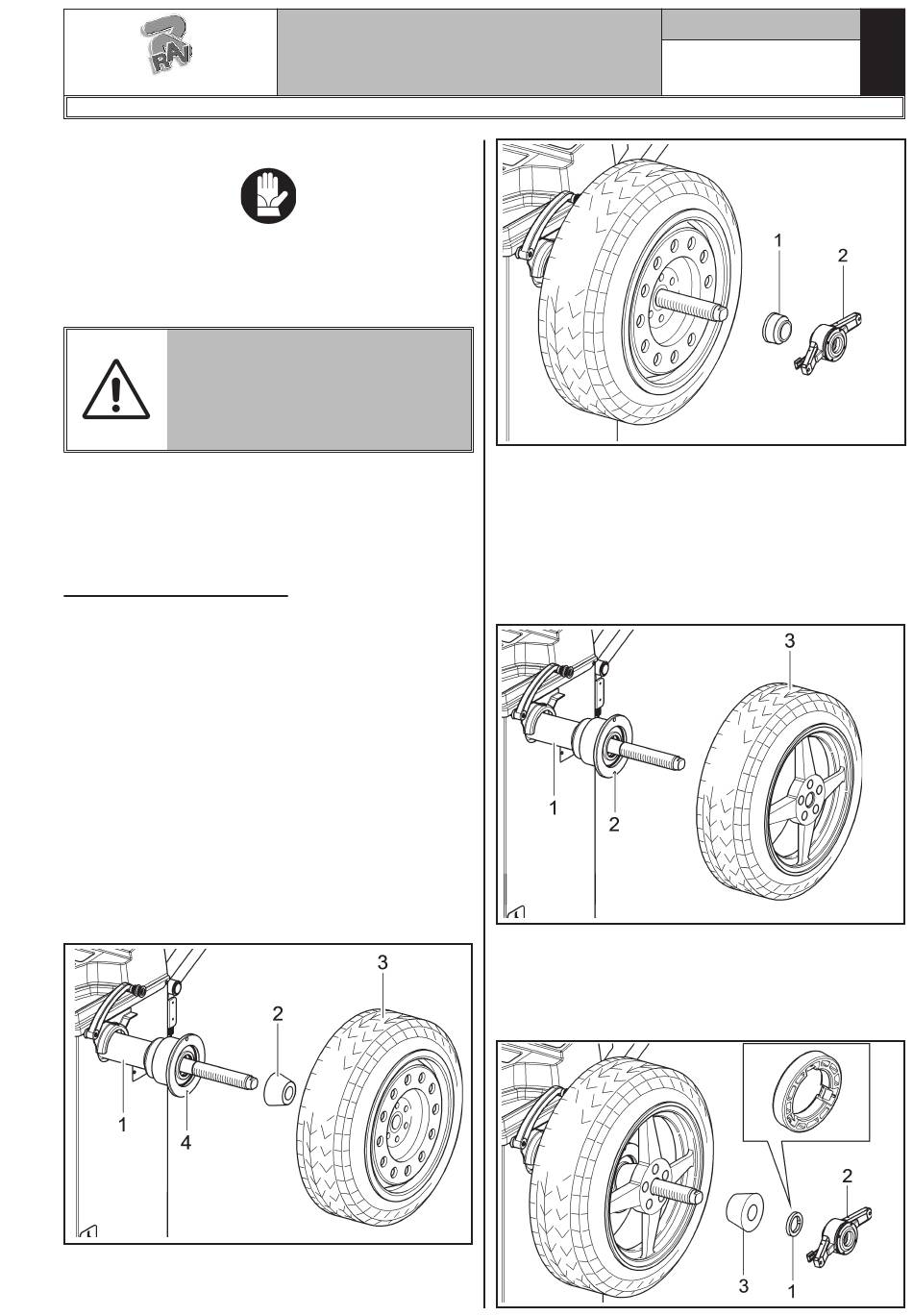

11.1 Aufbau des Rades
1. Sämtliche Fremdkörper vom Rad (Abb. 12 Pkt. 3)
entfernen, wie bereits vorhandene Gewichte, Steine
und Schlamm. Vor dem Aufspannen und Arretieren
des Rads auf die Welle sicherstellen, dass die Welle
(Abb. 12 Pkt. 1) und die Zentrierzone der Felge
sauber sind.
2. Genau den für das auszuwuchtende Rad passen-
den Konus (Abb. 12 Pkt. 2) wählen. Dieses Zu-
behör sollte je nach Felgenform gewählt werden.
Das Rad (Abb. 12 Pkt. 3) positionieren bzw. den
Konus (Abb. 12 Pkt. 2) vorsichtig (Festfressgefahr)
auf die Welle (Abb. 12 Pkt. 1) montieren, bis er am
Auflageflansch (Abb. 12 Pkt. 4) anliegt.
3. Das Rad aufspannen. Dabei soll die Felgeninnen-
seite zur Radauswucht-maschine und gegen den
Kegel gerichtet sein.
4. Die Schutzkappe (Abb. 13 Pkt. 1) in die Spann-
mutter (Abb. 13 Pkt. 2) einsetzen und gegen das
Rad arretieren.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
G2.120R - G2.121R - G2.121RFM
Bei einigen Aluräder mit sehr hoher Zentrierung muss
der Kegel auf der Radaußenseite montiert werden.
5. Die Welle (Abb. 14 Pkt. 1) reinigen, bevor das Rad
6. Das Rad (Abb. 14 Pkt. 3) bis zum Auflageflansch
7. Den Konus montieren (Abb. 15 Pkt. 3). Die engere
Abb. 12
8. Den Druckring (Abb. 15 Pkt. 1) in die Spannmut-
Seite 16 von 53
aufzuspannen.
aufspannen. Dabei soll die Felgeninnenseite
(Abb. 14 Pkt. 2) zur Radauswuchtmaschine ge-
richtet sein.
Konusseite soll gegen das Rad gerichtet sein.
ter (Abb. 15 Pkt. 2) einsetzen und den Konus
(Abb. 15 Pkt. 3) arretieren.
1296-M018-0_R
D
Abb. 13
Abb. 14
Abb. 15
