RAVAGLIOLI S.p.A.
11.0 BEDIENUNGSELEMENTE
11.1 Kebel-Befehlvorrichtung
Das Befehlspult (Manipulator) kann den Stellungs-
erfordernissen des Bedieners gemäß bewegt werden.
Wir empfehlen, der Befehl in Bereich frei von Hinder-
nissen zu stellen, um eine komplette und helle Sicht
von der Betriebszone zu haben.
KONTROLLIEREN, DASS SICH
KEINE PERSONEN ODER DINGE
AUSSERHALB DES SICHTFELDES
DES BEDIENERS BEFINDEN, DAS
VOM REIFEN VERDECKT WIRD
(BESONDERS DINGE GROSSEN
AUSMASSES).
Der "Hebel A" hat vier Arbeitsstellungen mit gehaltenen
Betätigung:
- Wenn der Hebel nach rechts oder links gerückt wird,
wird die Verschiebung des Spindelschlittens entspre-
chend nach rechts oder links bedient.
- Hebel nach oben oder unten: befiehlt es beziehungs-
weise den Aufstieg und den Abstieg des Spindelträ-
gerarms.
"Pedal B" befiehlt die Uhrzeigersinn oder gegen Uhr-
zeigersinn Drehung der Spindel.
"Knopf C" mit Dauertätigkeit Stellung, gedrückt be-
fiehlt er die Drehung entgegen dem Uhrzeigersinn
des Werkzeugsträgerskopfs (von der hintere Teil des
Werkzeugs) (G9256.15, G9256T.15, G9256D.15,
G9256TD.15, G10360.15, G10360T.15, G10360D.15
und G10360TD.15).
"Knopf D" mit Dauertätigkeit Stellung, gedrückt be-
fiehlt er die Drehung entgegen dem Uhrzeigersinn
des Werkzeugsträgerskopfs (von der hintere Teil des
Werkzeugs) (G9256.15, G9256T.15, G9256D.15,
G9256TD.15, G10360.15, G10360T.15, G10360D.15
und G10360TD.15).
"Knopf E" mit Dauertätigkeit Stellung, gedrückt befiehlt
er die Öffnung der Rad Zentriervorrichtung.
"Knopf F" mit Dauertätigkeit Stellung, gedrückt befiehlt
er den Verschluss der Rad Zentriervorrichtung.
"Knopf G" mit Dauertätigkeit Stellung, gedrückt zusam-
men mit der Seitenverschiebung der Hebel "A" oder
"H" verdoppelt die Verschiebungsgeschwindigkeit des
Autozentriererswagens und des Werkzeugträgerwagens
beziehungsweise.
Der "Hebel H" hat vier Arbeitsstellungen mit gehaltenen
Betätigung:
- Hebel nach rechts oder links, treibt beziehungswei-
se die Verschiebung des Werkzeugträgerwagen nach
rechts oder links an.
- Wenn der Hebel nach oben oder nach unten gedrückt
wird, wird der Werkzeugsträgerarm gesenkt oder
gehoben beziehungsweise (nur für G9256.11SL,
G9256.15, G9256T.15, G9256D.15, G9256TD.15,
G9256.15SL, G10360.15, G10360T.15, G10360D.15
und G10360TD.15 Versionen).
BEDIENUNGSANWEISUNG-
UND WARTUNGSHANDBUCH
Seite 20 von 168
G9256.11SL - G9256.11ST - G9256.15 - G9256T.15
G9256A.15 - G9256D.15 - G9256TD.15 - G9256.15SL
G10360.15 - G10360T.15 - G10360A.15 - G10360D.15
DER MANIPULATOR ABSOLUT
NICHT GESTELLT WERDEN, WO
STAUWASSER ES GIBT.

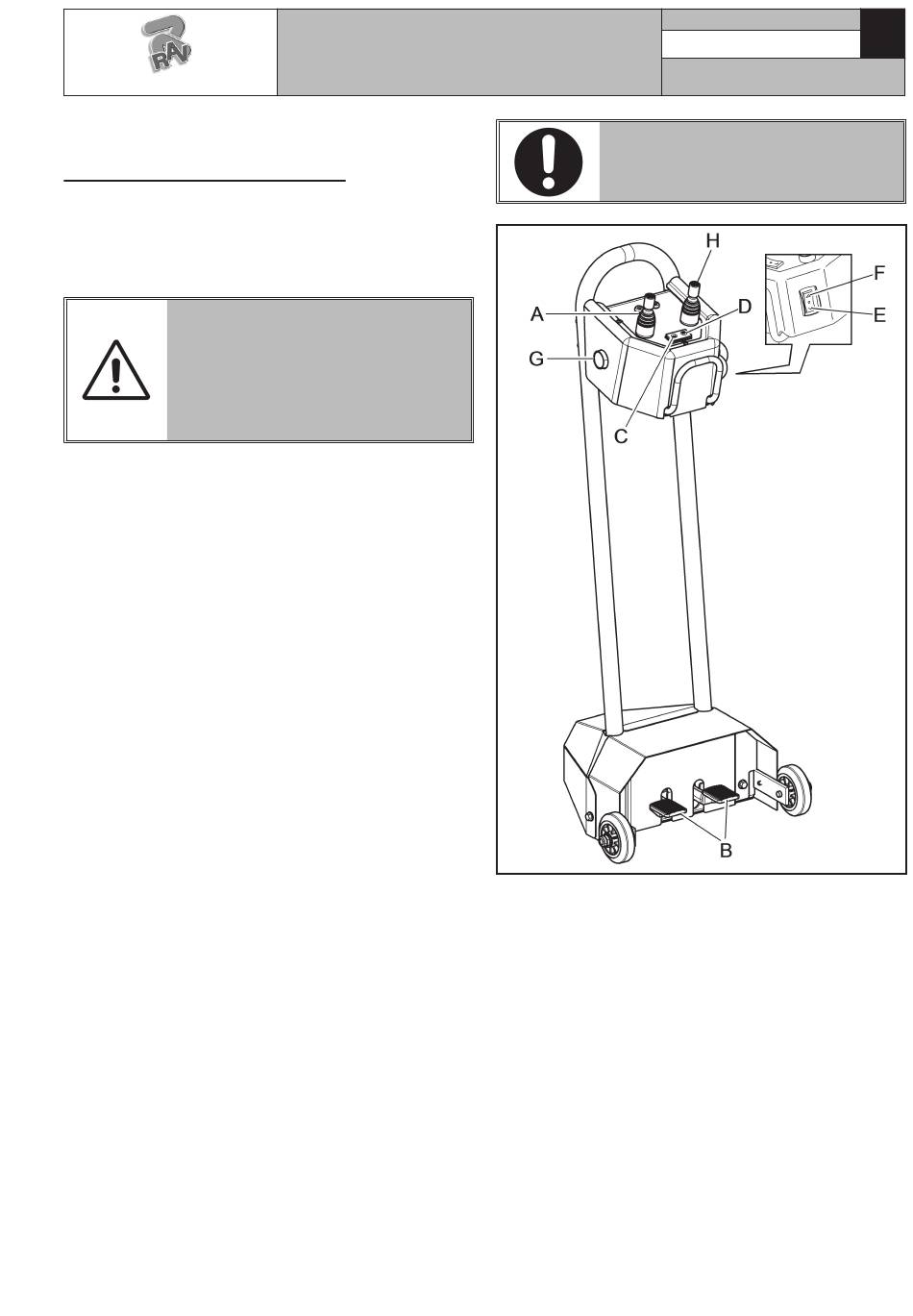

Abb. 15
7522-M001-14_R
D
G10360TD.15
