(G10360.15 - G10360T.15 - G10360A.15 G10360D.15 - G10360Td.15) - RAVAGLIOLI G9256.11SL Betriebsanleitung

Inhaltsverzeichnis

Werbung

CODICE CENTRALINA: 752216350
POWER UNIT CODE: 752216350
10.2 l/min - (7.1 cc/giro)
10.2 l/min - (7.1 cc/revolution)
1.440 giri/min
1.440 revolutions/min
2.880 giri/min
2.880 revolutions/min
752260010
CORSA 1300 / 1300 STROKE
752290530 - CILINDRO TRASLAZIONE CARRO UTENSILE
752290530 - TOOL CARRIAGE TRANSLATION CYLINDER
CORSA 700 / 700 STROKE
752290410 - CILINDRO TRASLAZIONE CARRO MANDRINO
752290410 - MANDREL CARRIAGE TRANSLATION CYLINDER
752290130 - CILINDRO APERTURA MANDRINO
752290130 - MANDREL OPENING CYLINDER
LISTA DEI COMPONENTI - LIST OF COMPONENTS - TEILELISTE
LISTE DES PIECES DETACHEES - LISTA DE PIEZAS
Tavola N°Q - Rev. 4
RAVAGLIOLI S.p.A.
752260070
752260020
752260040
752216020 - BLOCCO MANDRINO SE
752216020 - SE MANDREL BLOCK
752260040
752260060
752260050
752260050
752290700 - CILINDRO SALITA/DISCESA BRACCIO MANDRINO
752290700 - MANDREL ARM UP/DOWN CYLINDER
752205010
(G10360.15 - G10360T.15 - G10360A.15
STROZZATORE A GRANO
DOWEL CHOKER
752290242 - CILINDRO ALZATA/BLOCCAGGIO UTENSILE
752290242 - TOOL LOCKING/RAISING CYLINDER
752260030
752260030
STROZZATORE A GRANO
DOWEL CHOKER
752260060
752290882 - ROTAZIONE UTENSILE
752290882 - TOOL ROTATION

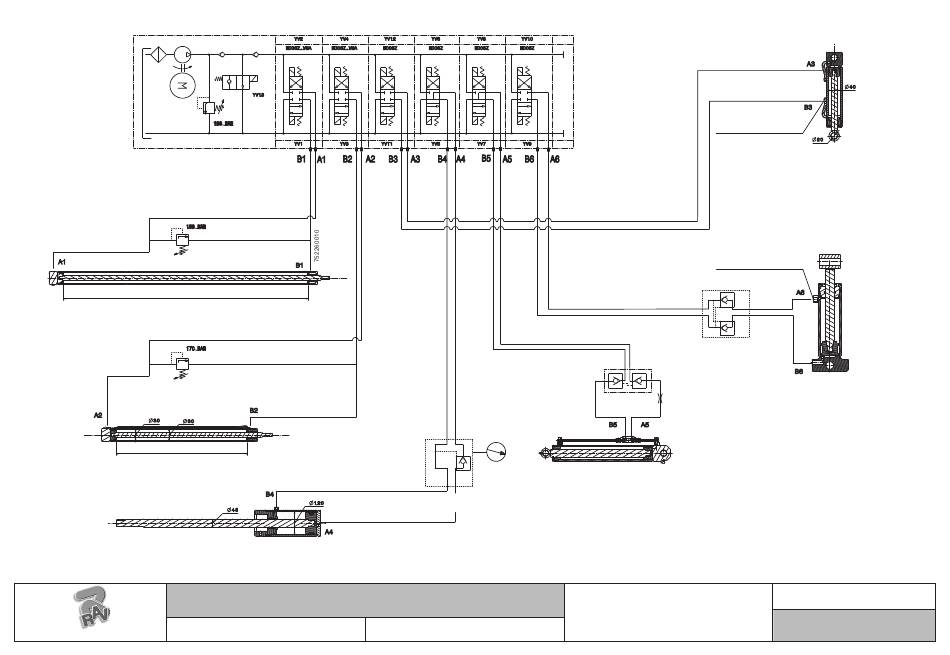

SCHEMA OLEODINAMICO
HYDRAULIC SCHEME
ÖLDYNAMISCHPLAN
SCHEMA HYDRAULIQUE
G9256.11SL - G9256.11ST - G9256.15 - G9256T.15
ESQUEMA OLEODINÁMICO
G9256A.15 - G9256D.15 - G9256TD.15 - G9256.15SL
G10360D.15 - G10360TD.15)
Pag. 168 di 168
G10360.15 - G10360T.15 - G10360A.15
G10360D.15 - G10360TD.15
