RAVAGLIOLI S.p.A.
9.2
In der Packung enthaltene Zubehörteile
Im Innern der Verpackung befindet sich eine Schachtel
mit den Zubehörteilen.
Überprüfen Sie, ob alle aufgeführten Bauteile vorhanden sind.
Code
14620010
Klemme
B5119000
Lange Hebel "A"
10.0 ELEKTRISCHE ANSCHLÜSSE
JEDER AUCH NUR KLEINSTE ELEK-
TRISCHE EINGRIFF MUSS DURCH
QUALIFIZIERTES FACHPERSONAL
DURCHGEFÜHRT WERDEN.
VOR DEM ANSCHLUSS DER VOR-
RICHTUNG GENAU KONTROLLIE-
REN, DASS:
• DIE EIGENSCHAFTEN DER ELEK-
TRISCHEN LEITUNG DEN AUF
DEM TYPENSCHILD VERMERK-
TEN ANFORDERUNGEN DER
VORRICHTUNG ENTSPRECHEN;
• SICH ALLE KOMPONENTEN
DER ELEKTRISCHEN LEITUNG
IN EINEM GUTEN ZUSTAND BE-
FINDEN;
• DIE ERDUNG VORHANDEN UND
IN ANGEMESSENER WEISE BE-
MESSEN IST (SCHNITT GRÖSSER
ODER GLEICH DES GRÖSSTEN
QUERSCHNITTES DER SPEI-
SUNGSKABEL);
• DIE ELEKTRISCHE ANLAGE MIT
EINEM SCHUTZSCHALTER MIT
EINEM AUF 30 mA GEEICHTEN
DIFFERENTIALSCHUTZ AUSGE-
STATTET IST.

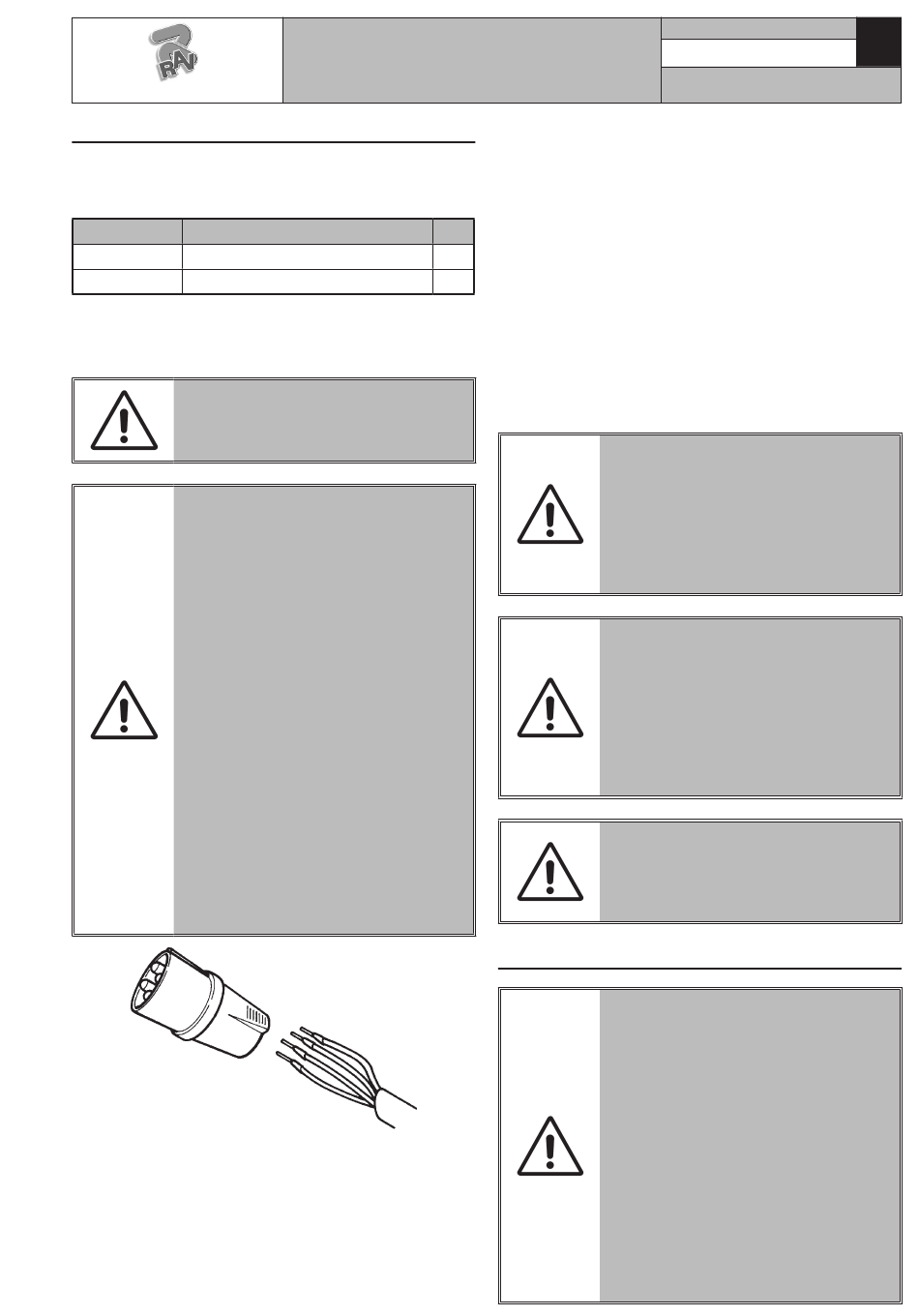

Die Maschine ist mit einem 5 Meter langen Freikabel
ausgestattet. An dieses Kabel muss ein Stecker mit
den folgenden Eigenschaften angeschlossen werden:
• Normentsprechung IEC 309
• 230/400 Volt – 16A
• 3P + Erde
• IP 44
BEDIENUNGSANWEISUNG-
UND WARTUNGSHANDBUCH
Beschreibung
Nur für G9256D.15, G9256TD.15, G9256.11SL
(VARGNAV43AD), G9256.15SL (Version mit
Frequenzumformer Variante) (VARGNAV43AD)
G10360D.15 und G10360TD.15 Versionen
• Normentsprechung IEC 309
N.
• 230/400 Volt – 32A
1
• 3P + N + Erde
1
• IP 44
Die Maschine ist bei der Auslieferung mit einer Span-
nung von 400 V ausgestattet.
Bei anderen Spannungswerten ist beim Einkauf der
Hersteller zu informieren, damit er die Maschine auf
den Betrieb mit der gewünschten Spannung vorberei-
ten kann.
AN DAS KABEL DER VORRICHTUNG
EINEN DEN VORHER BESCHRIEBE-
NEN NORMEN ENTSPRECHENDEN
STECKER ANSCHLIESSEN (DER
SCHUTZLEITER IST GELB/GRÜN
UND DARF NIE AN EINE DER BEI-
DEN PHASEN ANGESCHLOSSEN
WERDEN).
DIE ELEKTRISCHE ANLAGE MUSS
AN DIE IN DEN VORLIEGENDEN
BETRIEBSANLEITUNGEN SPEZIFI-
ZIERTEN DATEN ANGEPASST WER-
DEN UND SO AUSGELEGT SEIN,
DASS DER SPANNUNGSABFALL BEI
VOLLBELASTUNG NICHT MEHR
ALS 4% (10% IN DER ANLAUFPHA-
SE) DES NENNWERTES BETRÄGT.
IM FALL EINES ZUFÄLLIGEN VER-
SORGUNGSMANGELS, BZW. VOR JE-
DEM PNEUMATISCHEN ANSCHLUSS,
SIND DIE STEUERUNGEN IN DIE
NEUTRALE STELLUNG ZU BRINGEN.
10.1 Kontrolle des Öls auf dem Öl-Luft Satz
DER HYDRAULISCHE SATZ WIRD
OHNE HYDRAULISCHE ÖL VER-
SEHEN, DESWEGEN SICH VER-
SICHERN, DEN VORGESEHENEN
TANK ZU FÜLLEN. DER ÖL MUSS
EINEN VISKOSITÄTSGRAD PAS-
SENDE ZU DIE DURCHSCHNITTS-
TEMPERATUR DES LAND , WO DIE
MASCHINE MONTIERT IST, HABEN
UND BESONDERS:
- VISKOSITÄT 32 (FÜR LANDES
- VISKOSITÄT 46 (FÜR LANDES
7522-M001-14_R
Seite 18 von 168
G9256.11SL - G9256.11ST - G9256.15 - G9256T.15
G9256A.15 - G9256D.15 - G9256TD.15 - G9256.15SL
G10360.15 - G10360T.15 - G10360A.15 - G10360D.15
G10360TD.15
MIT RAUMTEMPERATUR VON 0
BIS 30 GRADE);
MIT RAUMTEMPERATUR GRÖ-
SSER ALS 30 GRADE).
