7522-M001-14_R
D
Seite 17 von 168
G9256.11SL - G9256.11ST - G9256.15 - G9256T.15
G9256A.15 - G9256D.15 - G9256TD.15 - G9256.15SL
G10360.15 - G10360T.15 - G10360A.15 - G10360D.15
G10360TD.15
8.0
ARBEITSUMGEBUNG
In der Arbeitsumgebung der Vorrichtung müssen die
nachstehenden Grenzwerte eingehalten werden:
• Temperatur: 0° + 55° C
• relative Feuchtigkeit: 30 - 95% (ohne Tauwasser)
• atmosphärischer Druck: 860 - 1060 hPa (mbar).
Der Einsatz der Vorrichtung in Umgebungen mit beson-
deren Eigenschaften, ist nur erlaubt auf Zustimmung
und Einwilligung des Herstellers.
8.1
Arbeitstellung

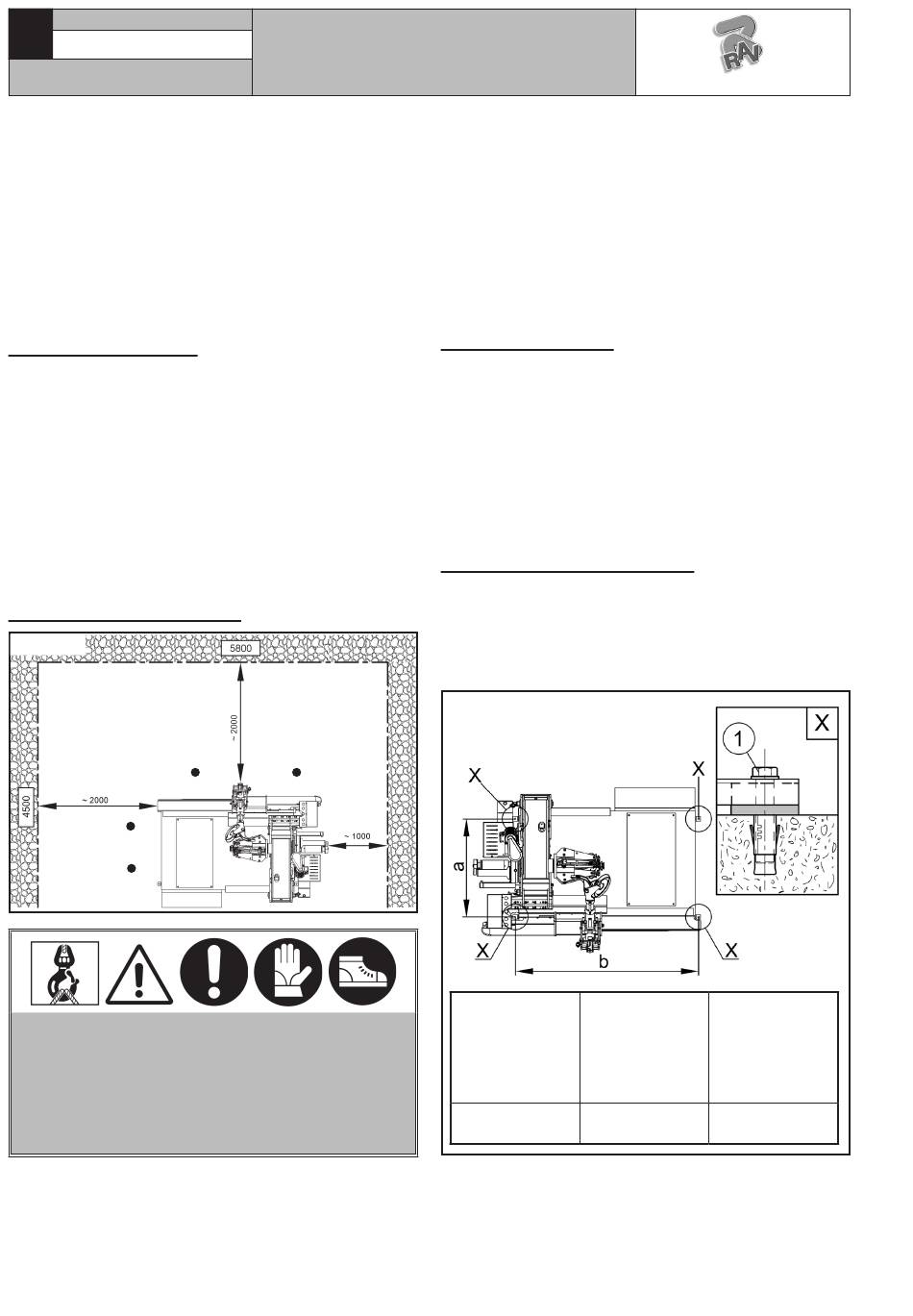

Auf Abb. 12 werden die Arbeitspositionen A, B, C, D
angegeben, die in der Beschreibung der Arbeitsphasen
an der Vorrichtung verwendet werden.
A und B sind die Hauptpositionen für den Einbau
und Ausbau des Reifens und für die Blockierung der
Felge an der Spindel, während sind C und D die beste
Positionen um die Verfahren von Wulstabdrücken und
Ausbau des Reifens zu verfolgen.
Ein Arbeiten in diesen Arbeitspositionen ermöglicht auf jeden
Fall mehr Präzision und schneller ausführbare Arbeitspha-
sen, sowie einen höheren Sicherheitsgrad für den Bediener.
8.2
Installationsfläche
Abb. 12
C
B
A
DIE VORRICHTUNG AN EINEM TROCKENEN
UND ÜBERDACHTEN, AUSREICHEND BE-
LEUCHTETEN UND MÖGLICHST GESCHLOS-
SENEN ODER ZUMINDEST DURCH EIN DACH
GESCHÜTZTEN ORT AUFSTELLEN, DER DEN
GELTENDEN NORMEN IN BEZUG AUF SICHER-
HEIT AM ARBEITSPLATZ ENTSPRICHT.
Die Installation der Maschine erfordert eine Fläche von
5800x4500 mm (wie in Abb. 12). Die Aufstellung der
Maschine muss gemäß den angegebenen Proportionen
erfolgen. Aus der Bedienungsposition ist der Bediener
in Lage, das gesamte Gerät und die umgebende Zone
einzusehen. Er muss verhindern, dass sich in dieser
Zone nicht befugte Personen aufhalten oder Gegen-
BEDIENUNGSANWEISUNG-
UND WARTUNGSHANDBUCH
stände befinden, die gegebenenfalls Gefahrenquellen
darstellen können.
Die Maschine muss auf einer vorzugsweise zementier-
ten oder gefliesten ebenen Fläche montiert werden.
Vermeiden Sie nachgiebige oder nicht befestigte Boden.
Die Standfläche der Maschine muss den während der
Arbeit überträgten Belastungen standhalten. Diese Ebene
muss eine Tragkraft von zumindest 500 kg/m² aufweisen.
Die Tiefe des befestigten Bodens muss einen guten Halt
der Verankerungsdübel gewährleisten.
8.3
Die Maschine bedarf für die normalen Arbeitsvorgän-
ge keiner eigenen Beleuchtung. Muß jedoch an einem
ausreichend beleuchteten Platz aufgestellt werden.
Für eine korrekte Beleuchtung sind laut UNI-Norm 10380 Lam-
pen mit einer Gesamtleistung von 800/1200 Watt zu verwenden.
9.0
9.1
Die verpackte Maschine ist durch voreingestellter
Löcher am Rahmen an der Palette befestigte. Diese
Löcher dient auch, die Maschine auf der Bodenhöhe
durch Verankerungsdübel wie auf Abb. 13 angezeigt
befestigen.
Abb. 13
D
• Vier Löcher mit Durchmesser von 12 mm auf der Bo-
• die Dübel in die Löcher stecken ein;
• Die Maschine mit vier M12x120 mm Schrauben
Beleuchtung
MONTAGE DER MASCHINE
Verankerungssystem
G9256.15
G9256T.15
G9256.11SL
G9256A.15
G9256.11ST
G9256D.15
G9256TD.15
G9256.15SL
a = 1185 mm
a = 1185 mm
b = 1840 mm
b = 2173 mm
denhöhe an der Löcher auf dem Bodenrahmen machen;
(oder mit vier 12x80 mm Stiftschrauben) auf die
Bodenhöhe befestigen. Die Schrauben mit einem
Anziehdrehmoment von 70 Nm ungefähr spannen.
RAVAGLIOLI S.p.A.
G10360.15
G10360T.15
G10360A.15
G10360D.15
G10360TD.15
a = 1216 mm
b = 2265 mm
