RAVAGLIOLI S.p.A.
DIE GREIFZANGE MUSS FEST AM
FELGENRAND VERANKERT SEIN.
• Die Arbeitstellung einnehmen B (Abb. 12).
• Den Spindelsarm vollständig senken. Den Reifen auf
das Trittbrett rollen und es in die Klemme anhängen
(Abb. 42 Pkt. 1).
• Den Spindelsarm mit eingehängtem Reifen heben
und um 15-20 cm gegen den Uhrzeigersinn drehen;
der Reifen kommt dabei schräg zur Felge zum Liegen
(siehe Abb. 42).

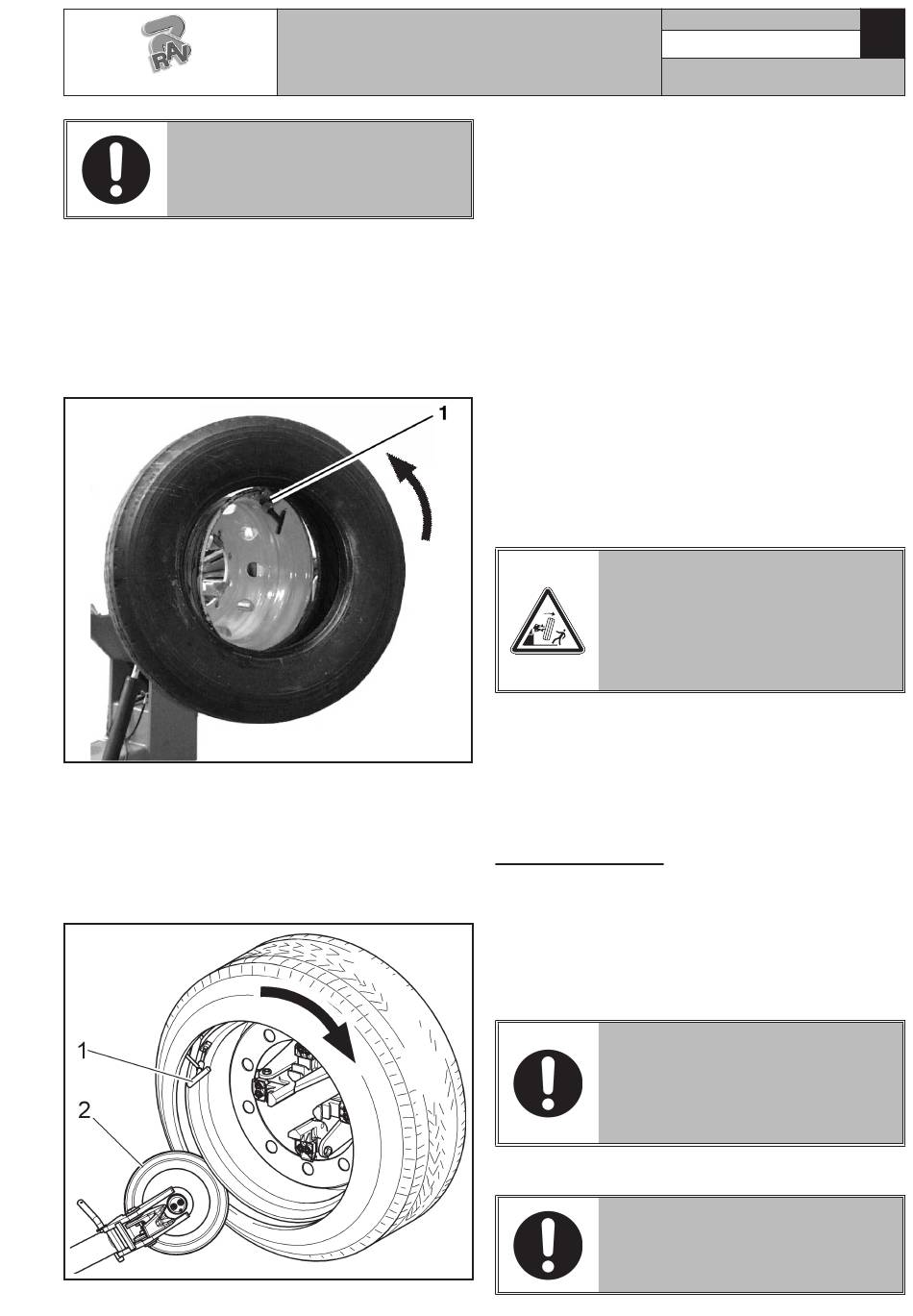

Abb. 42
• Sich in die Arbeitstellung begeben C (Abb. 12).
• Die Abdrückscheibe (Abb. 43 Pkt. 2) so ausrich-
ten, dass sie auf einem Abstand von zirca 1,5 cm
(½ ") vom Felgenrand kommt. Die Einbauklemme
(Abb. 43 Pkt. 1) befindet sich in der Position 11
Uhr. Die Spindel so lange drehen, bis es den unters-
ten Punkt (6 Uhr) erreicht.
Abb. 43
BEDIENUNGSANWEISUNG-
UND WARTUNGSHANDBUCH
• Die Abdrückscheibe vom Rad entfernen.
• Die Greifzange entfernen und in der gleichen Positi-
on (6 Uhr) außerhalb des zweiten Wulst ausrichten.
• Die Spindel im Uhrzeigersinn um 90° drehen, bis
die Greifzange auf „9 Uhr" steht.
• Die Abdrückscheibe so lange einschieben, bis sie sich
etwa 1-2 cm innen am Felgenrand befindet, dabei da-
rauf achten, dass man zirca 5 mm vom Profil entfernt
bleibt. Die Drehung im Uhrzeigersinn beginnen und
dabei kontrollieren, dass nach einer 90°-Drehung
der zweite Wulst in der Bettfelge zu gleiten beginnt.
• Nachdem das Einfügen abgeschlossen wurde, das
Werkzeug vom Rad entfernen, in die "Ruhestellung"
kippen, dann die Greifzange abnehmen.
• Die Spindel so lange senken, bis das Rad sich auf
dem Trittbrett stützt.
• Die Arbeitstellung A (Abb. 12) einnehmen.
• Die Spindelsklauen vollständig schließen und dabei
das Rad abstützen, um so ein Herunterfallen zu
verhindern.
SICHERSTELLEN, DASS DAS RAD
SICHER SITZT UND SO EIN HERUN-
TERFALLEN DESSELBEN WÄHREND
DER ABNAHMEARBEITEN ZU VERHIN-
DERN. BEI SCHWEREN ODER BESON-
DERS GROSSEN RÄDER EIN GEEIGNE-
TES HEBEMITTEL VERWENDEN.
• Die Platteform verschieben, so dass das Rad von der
Spindel frei kommt. Bei besonders weichen Reifen ist
eine gleichzeitiges Einfügen beider Wülste möglich,
wodurch der Reifen nur ein einziges Mal aufgezogen
werden muss; in dieser Weise erhält man das Auf-
ziehen der Wülste in einem einzigen Arbeitsgang und
spart dadurch entsprechend Zeit ein.
Mit Krallenwerkzeug
Folgendermaßen verfahren:
• Die Felge auf der Spindel gemäß den im Paragraph
"AUFSPANNEN DES RADES" gegebenen Anweisun-
gen befestigen.
• Die Reifenwülste und die Felgenschultern unter
Anwendung des mitgelieferten Pinsels ausgiebig mit
dem entsprechenden Schmiermittel schmieren.
NUR SPEZIALSCHMIERMITTEL
FÜR REIFEN VERWENDEN. DIE
HIERZU GEEIGNETEN SCHMIER-
MITTEL ENTHALTEN KEIN WAS-
SER, WEDER KOHLENWASSER-
STOFF NOCH SILICON.
• Die Greifzange (Abb. 41 Pkt. 1) am äußeren Rand
der Felge und am obersten Punkt montieren.
DIE GREIFZANGE MUSS FEST AM
FELGENRAND VERANKERT SEIN.
7522-M001-14_R
Seite 32 von 168
G9256.11SL - G9256.11ST - G9256.15 - G9256T.15
G9256A.15 - G9256D.15 - G9256TD.15 - G9256.15SL
G10360.15 - G10360T.15 - G10360A.15 - G10360D.15
G10360TD.15
