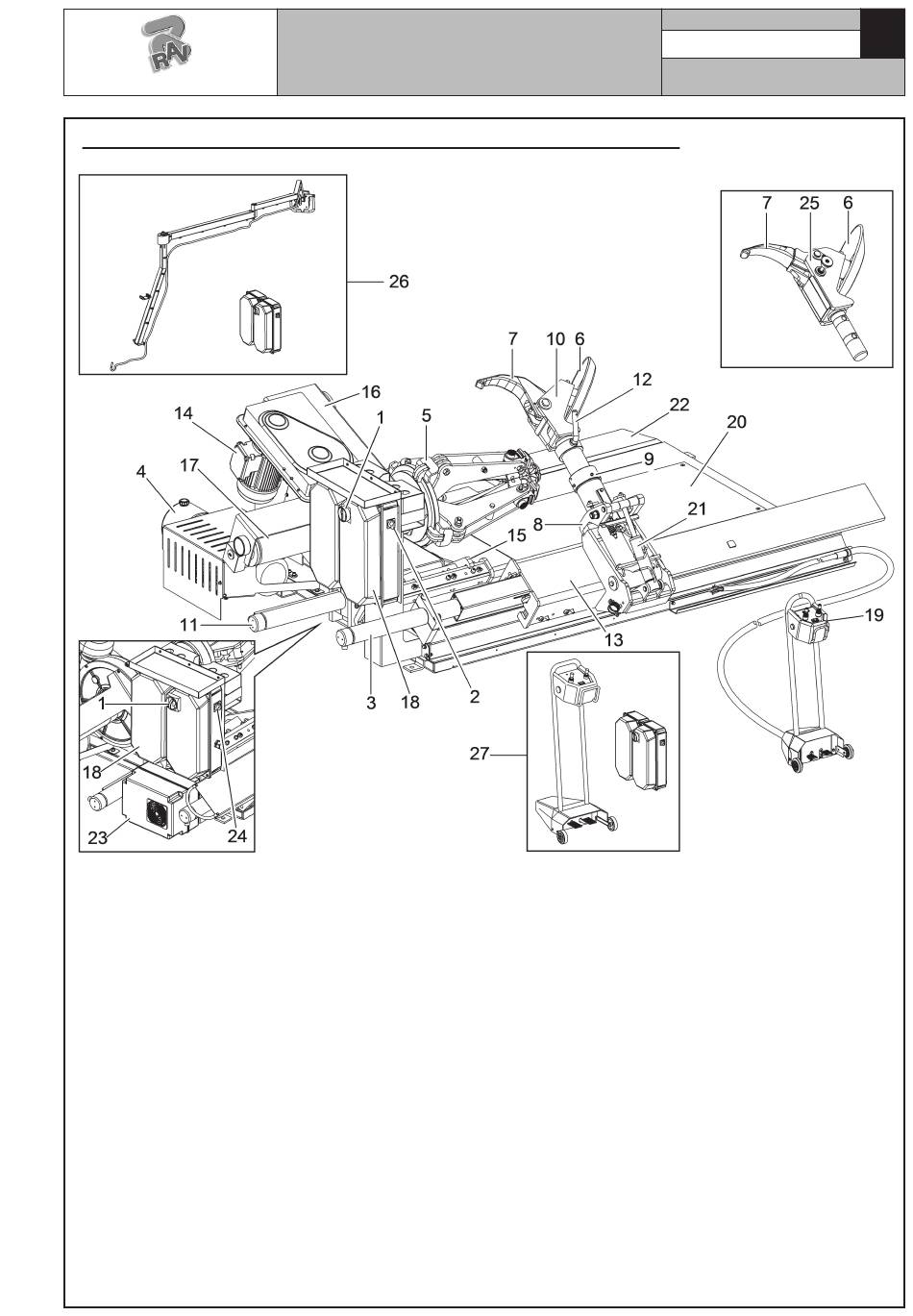

ABB. 3 - G9256.15 - G9256T.15 - G9256D.15 - G9256TD.15
Nur für G9256D.15 - G9256TD.15 Versionen
LEGENDE
1 - Hauptschalter
2 - Schalter 1-0-2 Befehl für Geschwindigkeit der
Radzentriervorrichtung
3 - Zylinder für Verschiebung des Werkzeugswagens
4 - Hydrauliksteuerung
5 - Rad Zentriervorrichtung
6 - Abdrückerscheibe
7 - Werkzeug
8 - Halteklammern
9 - Werkzeugarm
10 - Werkzeugsatz
11 - Zylinder für Verschiebung des Spindelswagens
12 - Hebebügel für Werkzeuggruppe
13 - Werkzeugswagen
14 - Motor für Spindelumdrehung
15 - Spindelswagen
16 - Spindelsarm
17 - Zylinder des Öffnens/Schließens der Spindel
18 - Schalttafel
BEDIENUNGSANWEISUNG-
UND WARTUNGSHANDBUCH
Nur für
G9256.15 - G9256T.15
(VARGNAV43A) Versionen
Nur für G9256.15 - G9256T.15
(VARGNAVBTH) und G9256D.15 - G9256TD.15
(VARGNAVDBTH) Versionen
19 - Antriebsatz
20 - Plattform
21 - Zylinder für Entblocken des Werkeugsträ-
gerarms
22 - Rampe
23 - Frequenzumformer (nur für G9256D.15 -
G9256TD.15 Versionen)
24 - Schalter 1-2-3 Befehl für Autozentrierer
Geschwindigkeit (nur für G9256D.15 -
G9256TD.15 Versionen)
25 - Werkzeuggruppe (nur für G9256T.15 -
G9256TD.15 Versionen)
26 - Manipulator in der Luft (Luftmanipulator
Variante nur für G9256.15 - G9256T.15
(VARGNAV43A) Versionen)
27 - Antriebsatz (Bluetooth Version nur für
G9256.15 und G9256T.15 (VARGNAVBTH))
(Bluetooth Version nur für G9256D.15 und
G9256TD.15 (VARGNAVDBTH))
7522-M001-14_R
Seite 6 von 168
G9256.11SL - G9256.11ST - G9256.15 - G9256T.15
G9256A.15 - G9256D.15 - G9256TD.15 - G9256.15SL
G10360.15 - G10360T.15 - G10360A.15 - G10360D.15
G10360TD.15
Nur für G9256T.15 -
G9256TD.15 Versionen
