7522-M001-14_R
D
Seite 27 von 168
G9256.11SL - G9256.11ST - G9256.15 - G9256T.15
G9256A.15 - G9256D.15 - G9256TD.15 - G9256.15SL
G10360.15 - G10360T.15 - G10360A.15 - G10360D.15
G10360TD.15
2) Den Kopf manuell anheben, bis den Blockierstift
(Abb. 27 Pkt. 3) automatisch sich steckt ein.
3) An diesem Punkt bleibt der Kopf (Abb. 27 Pkt. 2)
angehobene, um die Rotationsoperationen einfach
zu erlauben.

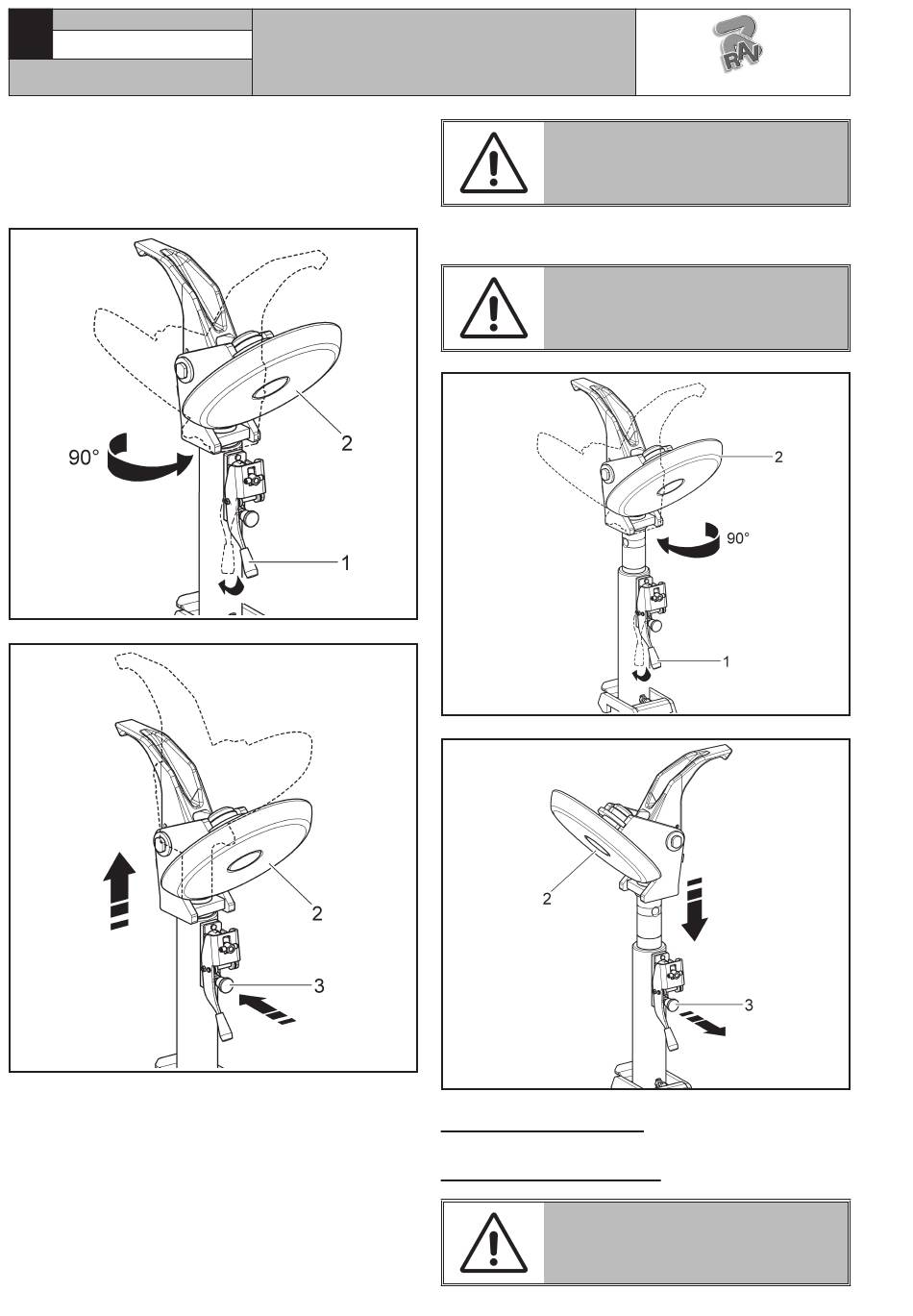

Abb. 26
Abb. 27
WERKZEUGSEINFÜHRUNG
1) Nach dem Werkzeugarm den Hebel (Abb. 28
Pkt. 1) drücken und den Kopf (Abb. 28 Pkt. 2)
bei 90° in Bezug auf die Arbeitstellung stellen.
2) Durch Ziehen des Blockierstiftes (Abb. 29 Pkt. 3)
nach außen, rastet der Kopf (Abb. 29 Pkt. 2) in
seinen Sitz ein.
BEDIENUNGSANWEISUNG-
UND WARTUNGSHANDBUCH
3) An diesem Punkt, ist das möglich, den Kopf zu dre-
12.6 Tubeless-Reifen
12.6.1 Wulstabdrücken
WÄHREND DIESER OPERATION
BEWEGEN SIE MIT DER HAND,
DIE FREI BLEIBT, DEN KOPF
(ABB. 29 PKT. 2) NACH UNTEN.
hen (Abb. 29 Pkt. 2), wie zuvor beschrieben ist.
ACHTEN SIE DARAUF , NICHT IHRE
FINGER ZWISCHEN ARM UND
WERZEUGHALTERUNG EINZU-
KLEMMEN!
Abb. 28
Abb. 29
STECKEN SIE NIEMALS IRGEND
WELCHE KÖRPERTEILE ZWI-
SCHEN DIE WERKZEUGGRUPPE
UND DEN REIFEN.
RAVAGLIOLI S.p.A.
