SCHEDA A2 / CARD A2
JP13
LISTA DEI COMPONENTI - LIST OF COMPONENTS - TEILELISTE
LISTE DES PIECES DETACHEES - LISTA DE PIEZAS
Tavola N°G - Rev. 0
RAVAGLIOLI S.p.A.
1 2
1
JP14
RD
BK
RD
0,35 mm²
0,35 mm²
0,35 mm²
+ -
+
P2
P3
RD
GN
INDICATORE
INDICATORE
STATO
STATO
COMUNICAZIONE
BATTERIA
COMMUNICATION
BATTERY
CONDITION
CONDITION
INDICATOR
INDICATOR
2
BK
0,35 mm²
-
752205690
X1
CARICA BATTERIA
BATTERY CHARGER
T3

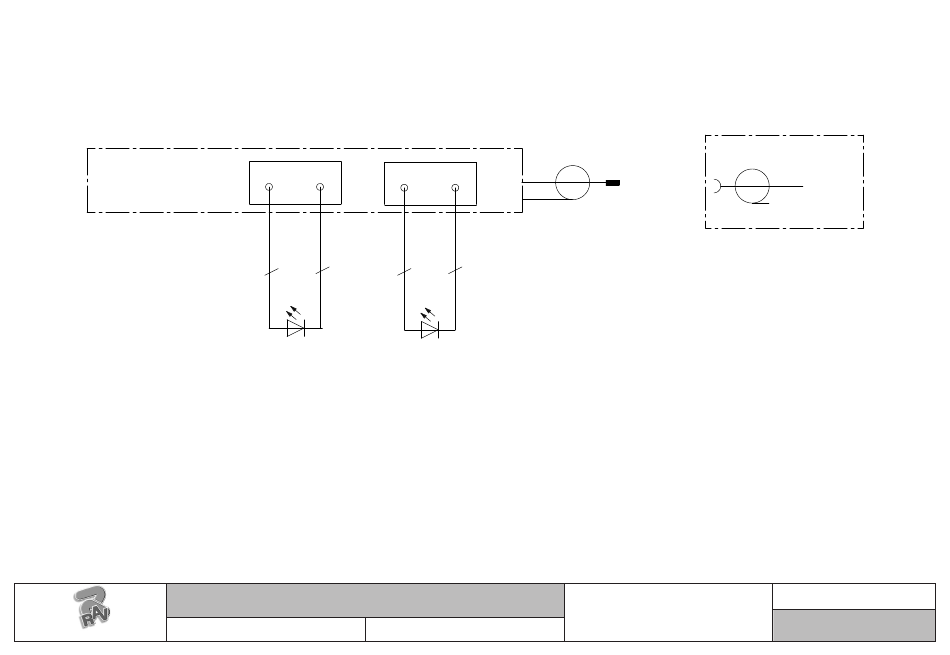

SCHEMA ELETTRICO 15/19
ELECTRICAL SCHEME 15/19
SCHALTPLAN 15/19
SCHEMA ELECTRIQUE 15/19
G9256A.15 - G9256D.15 - G9256TD.15 - G9256.15SL
ESQUEMA ELECTRICO 15/19
(G9256.15SL) (VARIANTE INVERTER)
Pag. 107 di 168
G9256.11SL - G9256.11ST - G9256.15 - G9256T.15
G10360.15 - G10360T.15 - G10360A.15
G10360D.15 - G10360TD.15
7522-M001-14_R
