RAVAGLIOLI S.p.A.

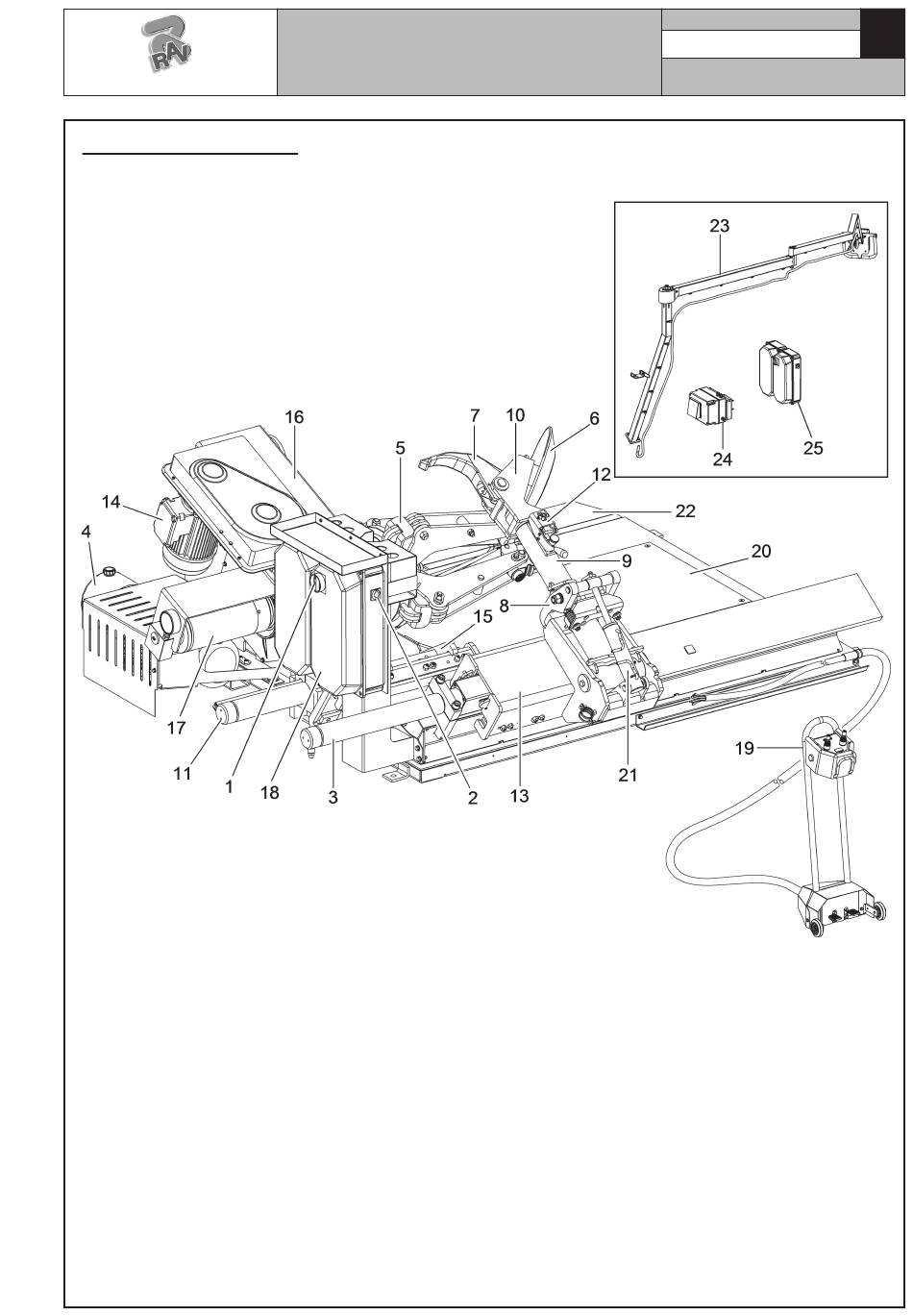

ABB. 1 - G9256.11SL
LEGENDE
1 - Hauptschalter
2 - Schalter 1-0-2 Befehl für Geschwindigkeit der
Radzentriervorrichtung
3 - Zylinder für Verschiebung des Werkzeugswagens
4 - Hydrauliksteuerung
5 - Rad Zentriervorrichtung
6 - Abdrückerscheibe
7 - Werkzeug
8 - Halteklammern
9 - Werkzeugarm
10 - Werkzeugsatz
11 - Zylinder für Verschiebung des Spindelswagens
12 - Quick fit Vorrichtung
13 - Werkzeugswagen
14 - Motor für Spindelumdrehung
15 - Spindelswagen
BEDIENUNGSANWEISUNG-
UND WARTUNGSHANDBUCH
16 - Spindelsarm
17 - Zylinder des Öffnens/Schließens der Spindel
18 - Schalttafel
19 - Antriebsatz
20 - Plattform
21 - Zylinder für Entblocken des Werkeugsträ-
gerarms
22 - Rampe
23 - Manipulator in der Luft (Luftmanipulator Ver-
sion - VARGNAV43ASL) (Frequenzumformer
Version - VARGNAV43AD)
24 - Frequenzumformer (Frequenzumformer Version
- VARGNAV43AD)
25 - Schalttafel (Luftmanipulator Version -
VARGNAV43ASL) (Frequenzumformer Version -
VARGNAV43AD)
7522-M001-14_R
Seite 4 von 168
G9256.11SL - G9256.11ST - G9256.15 - G9256T.15
G9256A.15 - G9256D.15 - G9256TD.15 - G9256.15SL
G10360.15 - G10360T.15 - G10360A.15 - G10360D.15
G10360TD.15
D
