7522-M001-14_R
D
Seite 21 von 168
G9256.11SL - G9256.11ST - G9256.15 - G9256T.15
G9256A.15 - G9256D.15 - G9256TD.15 - G9256.15SL
G10360.15 - G10360T.15 - G10360A.15 - G10360D.15
G10360TD.15
11.2 Befehlvorrichtung mit Bluetooth Sen-
dung (Optional)
Das Befehlspult (Manipulator) kann den Stellungs-
erfordernissen des Bedieners gemäß bewegt werden.
Wir empfehlen, der Befehl in Bereich frei von Hinder-
nissen zu stellen, um eine komplette und helle Sicht
von der Betriebszone zu haben.
KONTROLLIEREN, DASS SICH
KEINE PERSONEN ODER DINGE
AUSSERHALB DES SICHTFELDES
DES BEDIENERS BEFINDEN, DAS
VOM REIFEN VERDECKT WIRD
(BESONDERS DINGE GROSSEN
AUSMASSES).
Der grüner Blinkled "A", zeigt an, die stand-by Position
der Maschine Wenn jeder Antrieb betätigt wird, wird
die Maschine wieder gestartet, und sie betriebsbereite
ist. Während des Betriebs ist der roter Led "A" mit
festen Licht eingaschalteten.
Der eingaschalteten roter Led "B" und der ausgeschal-
teten grüner Led "A" zeigen an, die leere Batterie des
Akkumulators: wiederaufladen um weiterzuarbeiten.
UM DIE KOMMUNIKATION ZWI-
SCHEN MANIPULATOR UND MA-
SCHINE ZU BETÄTIGEN, SOWOHL
BEIM EINSCHALTEN DER MA-
SCHINE ALS AUCH NACH JEDER
POSITIONIERUNG AUF STAND-BY
MODE, MUSS IRGENDEIN DER
JOYSTICK (HEBEL "H" ODER
HEBEL "I") 5 SEKUNDEN MINDES-
TENS ANGETRIEBEN WERDEN.
"Knopf C" mit Dauertätigkeit Stellung, gedrückt be-
fiehlt er die Drehung entgegen dem Uhrzeigersinn
des Werkzeugsträgerskopfs (von der hintere Teil des
Werkzeugs).
"Knopf D" mit Dauertätigkeit Stellung, gedrückt be-
fiehlt er die Drehung im Uhrzeigersinn des Werkzeugs-
trägerskopfs (von der hintere Teil des Werkzeugs).
"Knopf E" mit Dauertätigkeit Stellung, gedrückt befiehlt
er die Öffnung der Rad Zentriervorrichtung.
"Knopf F" mit Dauertätigkeit Stellung, gedrückt befiehlt
er den Verschluss der Rad Zentriervorrichtung.
"Knopf G" mit Dauertätigkeit Stellung, gedrückt zu-
sammen mit der Seitenverschiebung der Hebel "I" oder
"H" verdoppelt die Verschiebungsgeschwindigkeit des
selbstzentrierendenWagens und des Werkzeugträger-
wagens beziehungsweise.
Der "Hebel H" hat vier Arbeitsstellungen mit gehaltenen
Betätigung:
- Hebel nach rechts oder links, treibt beziehungswei-
se die Verschiebung des Werkzeugträgerwagen nach
rechts oder links an.
- Hebel nach oben oder nach unten: senkt oder bezie-
hungsweise hebt es den Werkzeugsträgerarm.
BEDIENUNGSANWEISUNG-
UND WARTUNGSHANDBUCH
Der "Hebel I" hat vier Arbeitsstellungen mit gehaltenen
Betätigung:
- Wenn der Hebel nach rechts oder links gerückt wird,
- Hebel nach oben oder unten: befiehlt es beziehungs-
"Pedal A" befiehlt die im Uhrzeigersinn oder gegen dem
Uhrzeigersinn Drehung der Spindel.
Wenn jeder Antrieb betätigt wird, wird die Maschine
wieder gestartet, und blinkt der Led "A".
wird die Verschiebung des Spindelschlittens entspre-
chend nach rechts oder links bedient.
weise den Aufstieg und den Abstieg des Spindelträ-
gerarms.
DER MANIPULATOR ABSOLUT
NICHT GESTELLT WERDEN, WO
STAUWASSER ES GIBT.

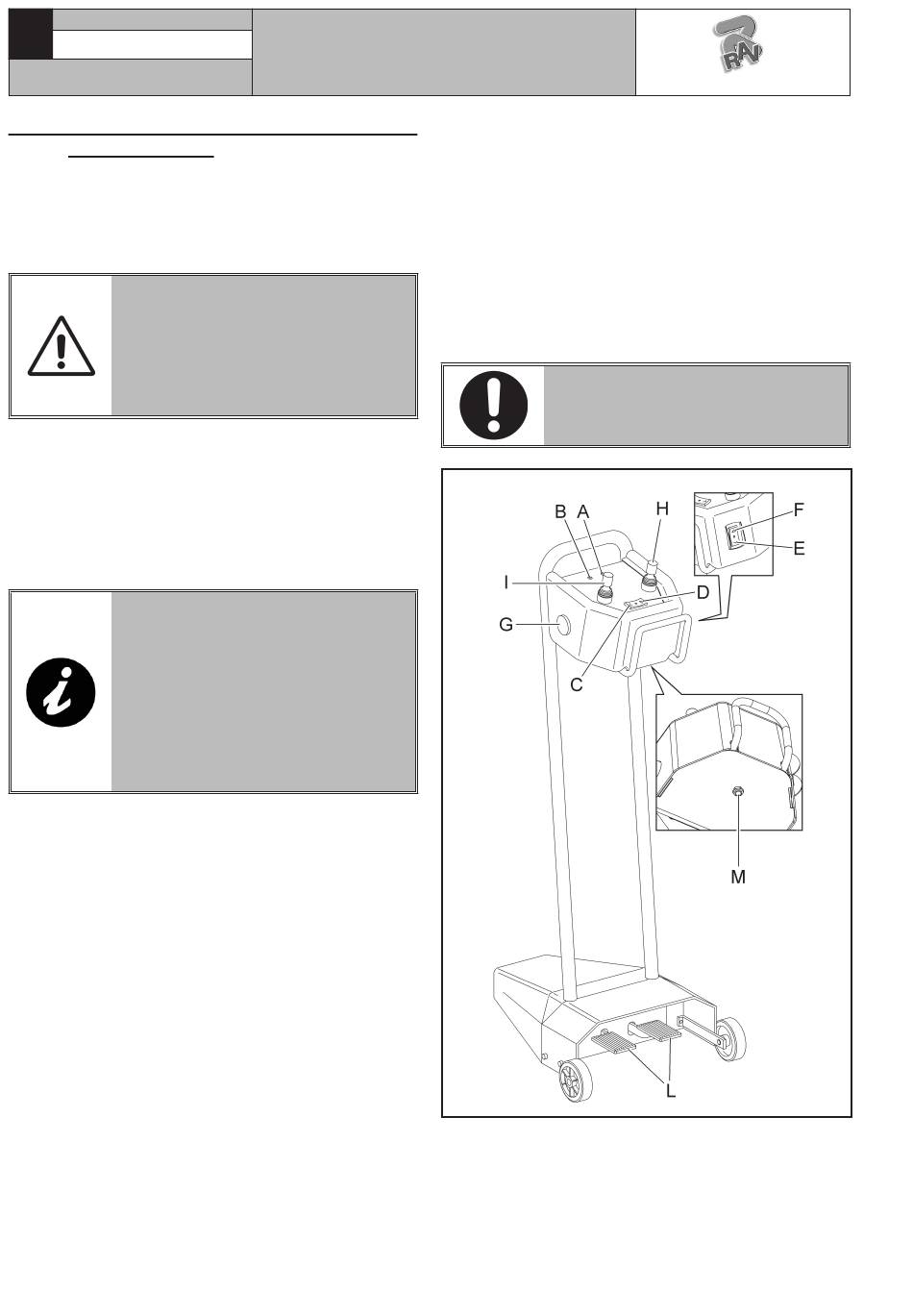

Abb. 16
RAVAGLIOLI S.p.A.
