7505-M002-1_R
D
Seite 17 von 62
G9156.11N - G9156T.11N - G9156.13
G9156T.13 - G9156.13EI - G9156T.13EI

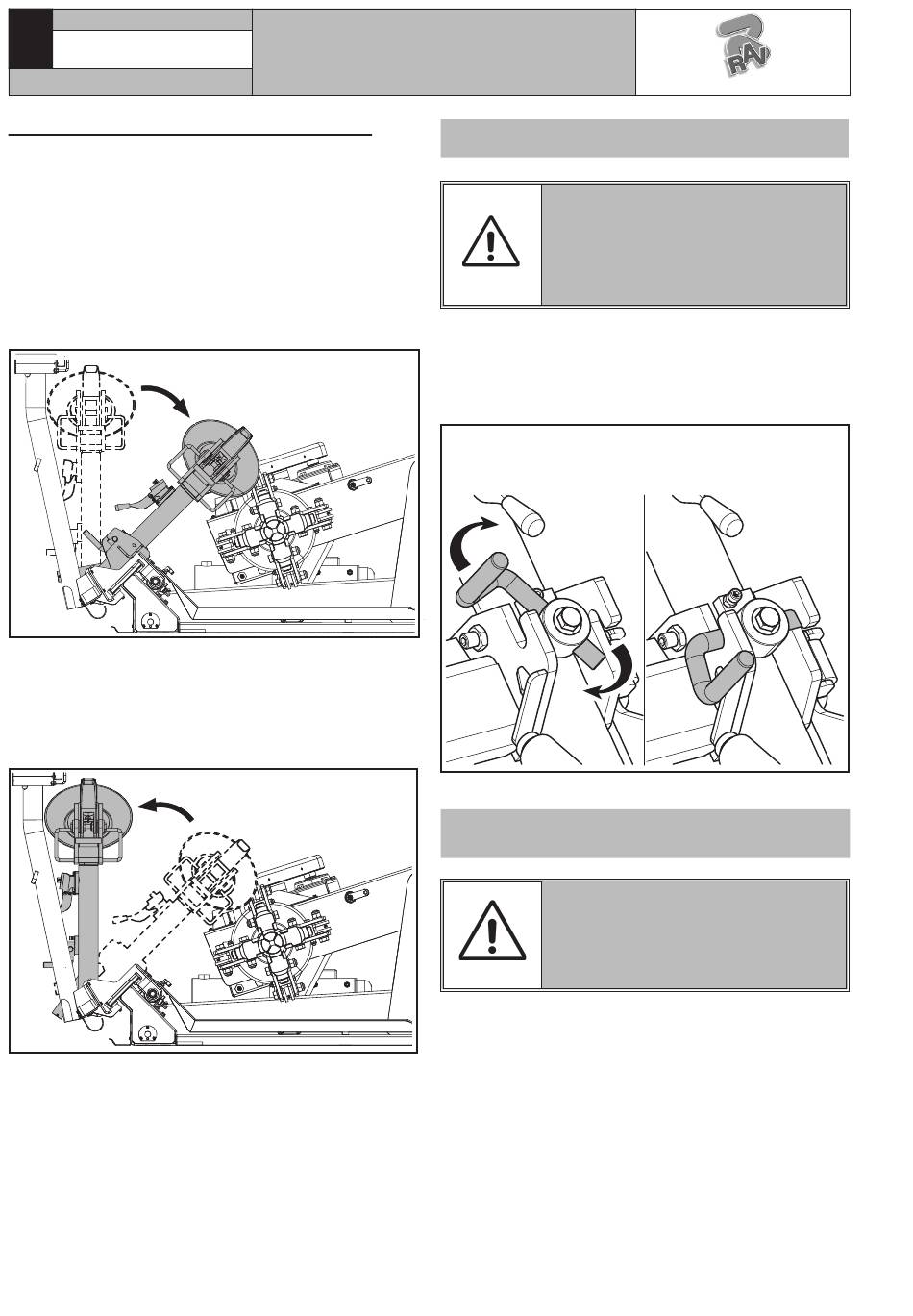

12.5 Betrieb des Werkzeugträgerarms
Der Werkzeugträgerarm kann während der Arbeitungs-
phasen zwei stabile Stellungen erhalten, das heißt:
1) "Arbeitstellung";
2) "Ruhestellung".
In "Ruhestellung" (Abb. 15 Bez. 1) ist der Werk-
zeugsträgerarm gesenkte auf die Spannvorrichtung:
in dieser Stellung muss er die verschiedene Verfahren
von Wulstabdrücken, Einbau und Ausbau des Reifens
durchführen.
In "Ruhestellung" (Abb. 16 Bez. 1) ist der Werk-
zeugsträgerarm in vertikaler Stellung, und muss er in
diese Stellung gebracht werden, jedes Mal, wenn ihre
Benutzung nicht erfordert ist, und um während der
verschiedenen Arbeitungsphasen von einer Seite zur
anderen sich zubewegen.
Der Werkzeugsträgerarm sich manuell von die "Ruhe-
stellung" zur "Arbeitstellung" und umgekehrt bewegt.
BEDIENUNGSANWEISUNG-
UND WARTUNGSHANDBUCH
Nur für G9156.11N und G9156T.11N Versionen
Wenn der Werkzeugsträgerarm in "Ruhestellung" ist,
kann er eine seitliche Bewegung manuell in einer der
zwei auf den Wagen voreingestellten Positionen machen
Abb. 15
(nach den Verfahren, die später durchgeführt werden
müssen), bevor er die "Arbeitstellung" wieder erreicht.
Abb. 16
Um vor "Arbeitspostion" zu "Ruhestellung" sich zu
verschieben, bewegt der Werkzeugträgerarm sich beim
Drücken die Pedale (Abb. 1 Bez. 22) .
Wenn der Werkzeugsträgerarm in "Ruhestellung" ist,
kann er eine seitliche Bewegung manuell in einer der
zwei auf den Wagen voreingestellten Positionen machen
(nach den Verfahren, die später durchgeführt werden
müssen), bevor er die "Arbeitstellung" wieder erreicht.
I N A R B E I T S T E L LU N G, M Ü S S
DER KOPPLUNGSHEBEL (ABB. 1
BEZ. 23) IN DEN SPERRPROFILE
DES WERKZEUGSWAGENS KOR-
REKT GESTECKT WERDEN (SIEDE
ABB. 17).
ENTBLOCKEN-
STELLUNG
Nur
bei
Versionen
G9156.13EI und G9156T.13EI
IN ARBEITSPOSITION MÜSSEN DIE
SIHERHEITSSPERRKEGEL (ABB. 1
BEZ. 8) AM WERZEUGTRAGERWA-
GEN EINGEHAKT (ABB. 1 BEZ. 13)
EINGEHAKT WURDEN.
RAVAGLIOLI S.p.A.
Abb._17
BLOCK-
STELLUNG
G9156.13,
G9156T.13,
