RAVAGLIOLI S.p.A.
8.0
ARBEITSUMGEBUNG
In der Arbeitsumgebung der Vorrichtung müssen die
nachstehenden Grenzwerte eingehalten werden:
• Temperatur: 0° + 55° C
• relative Feuchtigkeit: 30 - 95% (ohne Tauwasser)
• atmosphärischer Druck: 860 - 1060 hPa (mbar).
Der Einsatz der Vorrichtung in Umgebungen, die
besondere Eigenschaften aufweisen, ist nur nach
Abstimmung mit der Firma des Herstellers und einer
entsprechenden Befugnis derselben erlaubt.
8.1
Arbeitsposition

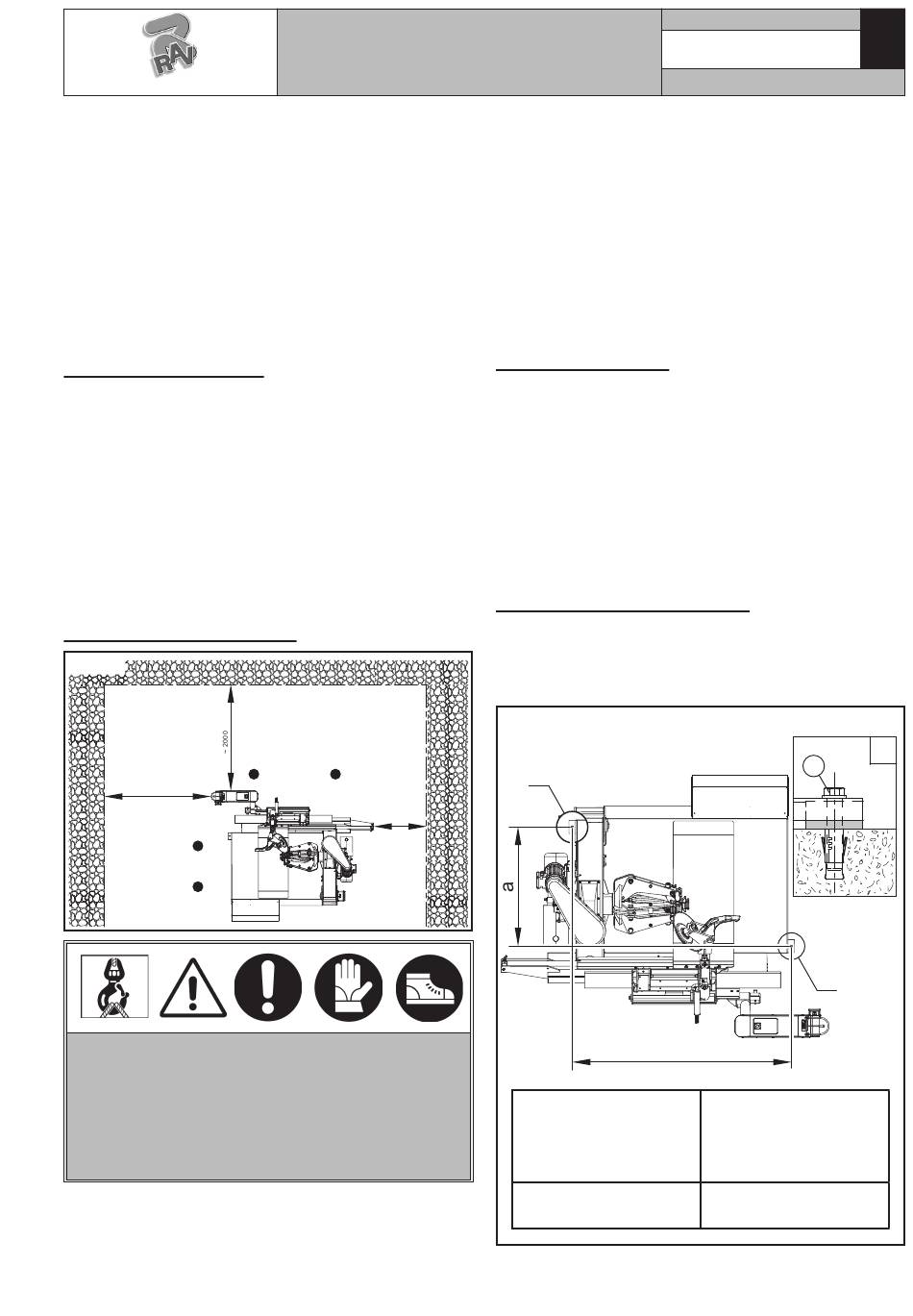

Auf Abb. 6 werden die Arbeitspositionen A, B, C, D
angegeben, die in der Beschreibung der Arbeitspha-
sen an der Vorrichtung verwendet werden. A und B
sind die Hauptpositionen für den Einbau und Ausbau
des Reifens und für die Blockierung der Felge an der
Spannvorrichtung, während sind C und D die beste
Positionen um die Verfahren von Wulstabdrücken und
Ausbau des Reifens zu verfolgen. Ein Arbeiten in die-
sen Arbeitspositionen ermöglicht auf jeden Fall mehr
Präzision und schneller ausführbare Arbeitsphasen,
sowie einen höheren Sicherheitsgrad für den Bediener.
8.2
Installationsfläche
Abb. 6
~ 2000
B
A
DIE VORRICHTUNG AN EINEM TROCKENEN
UND ÜBERDACHTEN, AUSREICHEND BE-
LEUCHTETEN UND MÖGLICHST GESCHLOS-
SENEN ODER ZUMINDEST DURCH EIN DACH
GESCHÜTZTEN ORT AUFSTELLEN, DER DEN
GELTENDEN NORMEN IN BEZUG AUF SICHER-
HEIT AM ARBEITSPLATZ ENTSPRICHT.
Die Installation der Maschine erfordert eine Fläche von
5550x4200 mm (wie in Abb. 6). Die Aufstellung der
Maschine muss gemäß den angegebenen Proportionen
erfolgen. Aus der Bedienungsposition ist der Bediener
in Lage, das gesamte Gerät und die umgebende Zone
einzusehen. Er muss verhindern, dass sich in dieser
BEDIENUNGSANWEISUNG-
UND WARTUNGSHANDBUCH
C
D
~ 1000
Zone nicht befugte Personen aufhalten oder Gegenstän-
de befinden, die gegebenenfalls Gefahrenquellen dar-
stellen können. Die Maschine muss auf einer ebenen,
vorzugsweise zementierten oder gefliesten Fläche mon-
tiert werden. Vermeiden Sie die Montage auf nachgie-
bigem oder nicht befestigtem Boden. Die Standfläche
der Maschine muss den Belastungen standhalten, die
diese während der Arbeit überträgt. Diese Ebene muss
eine Tragkraft von zumindest 500 kg/m² aufweisen. Die
Tiefe des befestigten Bodens muss einen guten Halt der
Verankerungsdübel gewährleisten.
8.3
Beleuchtung
Die Maschine bedarf für die normalen Arbeitsvorgän-
ge keiner eigenen Beleuchtung. Muß jedoch an einem
ausreichend beleuchteten Platz aufgestellt werden.
Für eine korrekte Beleuchtung sind laut UNI-Norm
10380 Lampen mit einer Gesamtleistung von 800/1200
Watt zu verwenden.
9.0
EINSATZ DER MASCHINE
9.1
Verankerungssystem
Die verpackte Maschine ist durch voreingestellter Lö-
cher am Rahmen an der Palette befestigte. Diese Löcher
dient auch, die Maschine auf der Bodenhöhe durch
Verankerungsdübel wie auf Abb. 7. angezeigt befestigen.
Abb. 7
X
G9156.11N
G9156T.11N
a = 910
b = 1665
• Zwei Löcher mit Durchmesser von 12 mm auf der
Bodenhöhe an der Löcher auf dem Bodenrahmen
machen;
7505-M002-1_R
Seite 10 von 62
G9156.11N - G9156T.11N - G9156.13
G9156T.13 - G9156.13EI - G9156T.13EI
1
X
b
G9156.13
G9156T.13
G9156.13EI
G9156T.13EI
a = 910
b = 1975
D
