6.3

Steckerbelegung

Anschlussbelegung der Sonde:
Pin 1
Empfänger +
Pin 2
Empfänger Abschirmung
Pin 3 Empfänger -
Pin 4
Reserviert
Pin 5 Abschirmung
Pin 6 Reserviert
Pin 7 Mic Power +
Pin 8 Mic Shield
Pin 9
Mic Out
Pin 10 Mic Power -
D-0116692-B – 2020/03
OtoRead™ - Bedienungsanleitung - DE

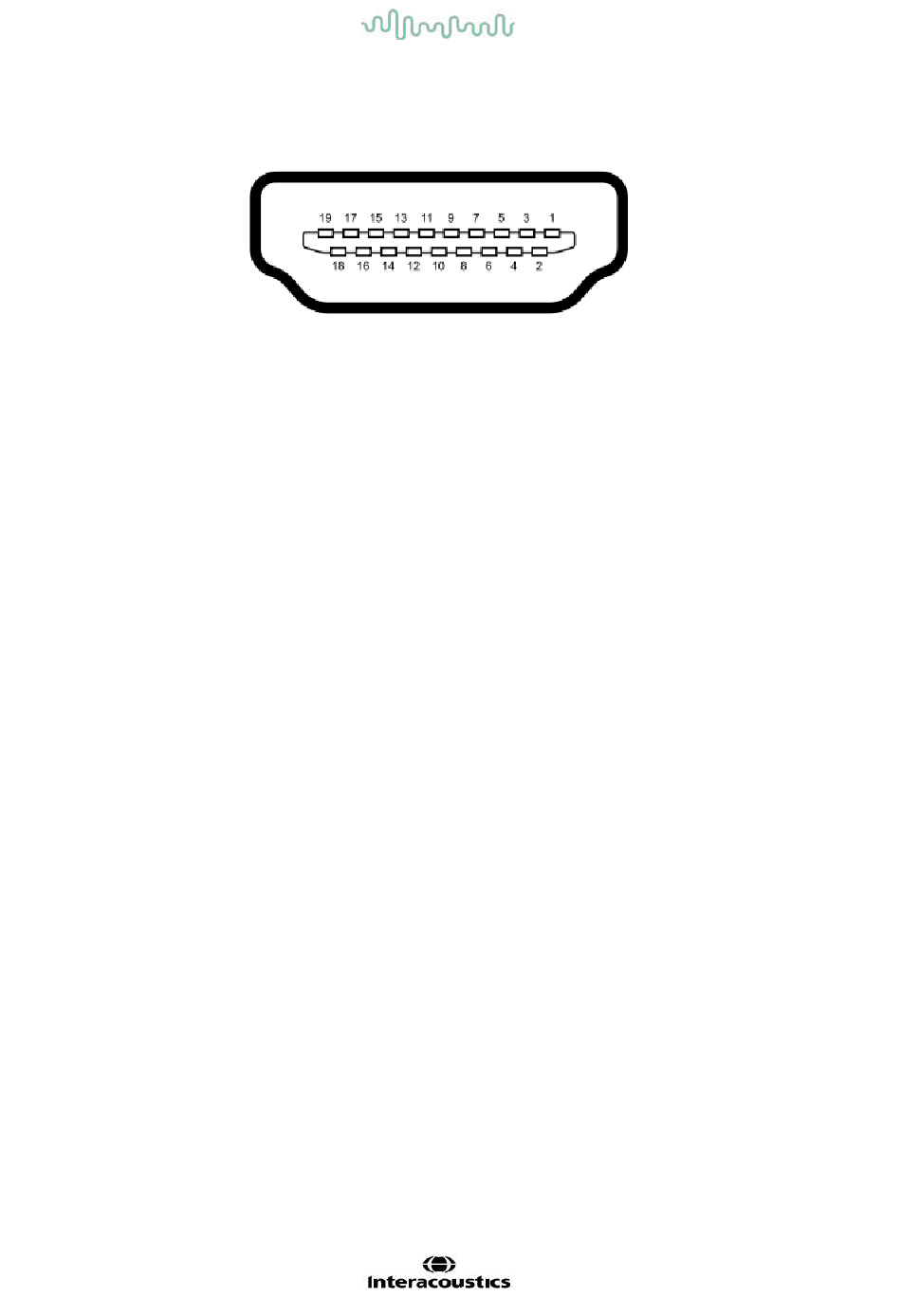

Typ A HDMI-Buchse (weiblich)
Pin 11
Pin 12
Pin 13
Pin 14
Pin 15
Pin 16
Pin 17
Pin 18
Pin 19
Unbelegt
Unbelegt
Unbelegt
Reserviert
Kommunikation Spannung
Kommunikation Daten
Erdung
+3,3 V
Erdung
