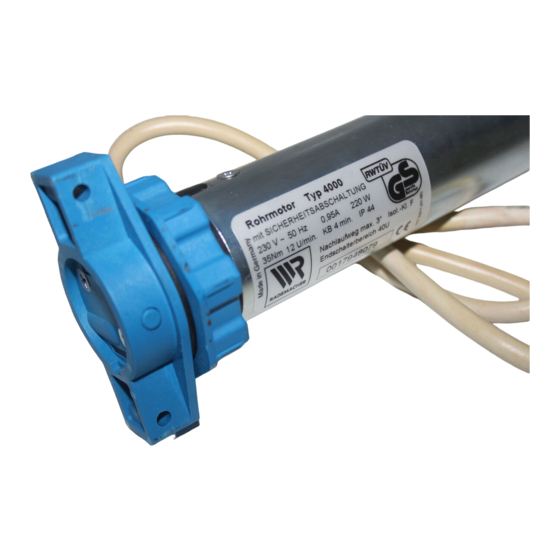

RADEMACHER 3000 Gebrauchsanleitung
Quelle: rademacher.de
Verwandte Anleitungen für RADEMACHER 3000
Inhaltszusammenfassung für RADEMACHER 3000
- Seite 1 Einbau- und Gebrauchsanleitung von Rademacher Rohrmotoren gültig für die Serien: 3000, 4000 und 5000 VBD 285-1 (01.06) Bitte notieren: Montageort: ......... RADEMACHER Seriennummer: .........
-
Seite 2: Einleitung
Diese Anleitung..beschreibt Ihnen die Montage, den elektri- schen Anschluss und die Bedienung von Rade- macher Rohrmotoren der Serien 3000; 4000 und 5000. Bitte lesen Sie diese Anleitung sorgfältig durch und beachten Sie alle Sicherheitshinweise, be- vor Sie mit den Arbeiten beginnen. Bewahren Sie diese Anleitung auf. -
Seite 3: Einbau-/Gesamtansicht
Einbau-/Gesamtansicht RADEMACHER Legende 1) Gegenlager * Rohrmotor 2) Kugellager * Adapter 3) Walzenkapsel * Setztaste 4) Wickelwelle * 10) Antriebslager * Befestigungsfeder* 11) Steuerung; z.B. Troll 50 * 6) Mitnehmer 12) Rollladenpanzer * Diese Darstellung der Gesamtansicht entspricht nicht dem Lieferumfang. -
Seite 4: Inhaltsverzeichnis
Inhalt RADEMACHER Einbau-/Gesamtansicht ......3 Wichtige Hinweise ......5 Zeichenerklärung ......... 5 Bestimmungsgemäße Verwendung ..6 Sicherheitshinweise ......7 Wichtige Montagehinweise ....9 Einbau/Montieren der Lager ....10 / Länge der Wickelwelle ....11 / Motor in die Wickelwelle schieben ... 11 / Einstecken der Walzenkapsel .. -
Seite 5: Wichtige Hinweise
Wichtige Hinweise RADEMACHER Vergleichen Sie nach ...den Packungsinhalt mit den Angaben zum dem Auspacken... Lieferumfang auf der Verpackung. Wenn Sie Schäden feststellen, dürfen Sie Prüfen Sie Antrieb und Netzkabel auf das Gerät nicht benutzen. Unversehrtheit Wenden Sie sich in diesem Fall bitte an unseren Kundendienst. -
Seite 6: Bestimmungsgemäße Verwendung
Originalteile des sind aufeinander abgestimmte Komponenten. Herstellers Herstellerfremde elektronische oder elektrische Bauteile, die Funktionen von Rademacher-Antrie- ben ersetzen oder beeinflussen, dürfen nur nach ausdrücklicher Freigabe durch Rademacher ein- gesetzt werden. Der Hersteller übernimmt keine Garantie bei der Verwendung nicht freigegebe- ner Bauteile und den daraus entstehenden Fol- geschäden. -
Seite 7: Sicherheitshinweise
Sicherheitshinweise RADEMACHER Bei allen Arbeiten an elektrischen Anlagen besteht Lebensgefahr durch Stromschlag. ◆ Der Netzanschluss des Rohrmotors und alle Arbeiten an elektrischen Anlagen dürfen nur durch eine zugelassene Elektrofachkraft nach den Anschlussplänen in dieser Anlei- tung erfolgen. ◆ Bei Nichtbeachtung besteht Lebensgefahr! - Seite 8 Sicherheitshinweise RADEMACHER Bei unsachgemäßem Gebrauch besteht erhöhte Verletzungsgefahr. ◆ Unterweisen Sie alle Personen im sicheren Gebrauch des Rohrmotors. ◆ Verbieten Sie Kindern mit ortsfesten Steuerungen oder der Fernsteuerung zu spielen. ◆ Bewahren Sie Handsender so auf, dass ein ungewollter Betrieb, z. B. durch spielende Kinder, ausgeschlossen ist.
-
Seite 9: Wichtige Montagehinweise
Wichtige Montagehinweise RADEMACHER ◆ Vor dem Einbau des Rohrmotors, alle nicht Beachten Sie die folgenden Hinweise zum Betrieb benötigten Leitungen und Ein- vor dem Einbau des richtungen abbauen bzw. außer Betrieb Rohrmotors. setzen. ◆ Wird der Rohrmotor mit einem Schalter... -
Seite 10: Einbau Des Rohrmotors
Einbau des Rohrmotors RADEMACHER HINWEIS Die folgenden Einbauhinweise gelten für Standardeinbausituationen in Verbindung mit Rademacher-Rohrmotoren und -Zubehör. Der Antriebskopf des Motors kann auf der rech- ten oder der linken Seite des Rollladenkastens eingebaut werden. In dieser Anleitung ist der Einbau für die rechte Seite dargestellt. -
Seite 11: Länge Der Wickelwelle
Länge der Wickelwelle ermitteln RADEMACHER Messen Sie den Gegenlager/ Antriebslager/ Wandabstand von Walzenkapsel Motor Antriebs- und Gegen- lager wie dargestellt Messen Sie den Rollladenkasten aus und ermitteln Sie die nötige Wellenlänge Wellenlänge L = A - (B und C) Länge der Wickelwelle (L) Lichtes Maß... -
Seite 12: Einstecken Der Walzenkapsel
Einstecken der Walzenkapsel RADEMACHER Schieben Sie die Walzenkapsel in die Wickelwelle und stecken Sie anschließend das Kugellager auf den Achsstift Einbau des Motors in die Lager Antriebslager 1.Splint Hängen Sie den Antriebskopf in das Setztaste Antriebslager und HINWEIS sichern Sie ihn mit... -
Seite 13: Montage Des Rollladenpanzers
Montage des Rollladenpanzers RADEMACHER Montieren Sie den Rollladenpanzer mit Befestigungsfedern (Zubehör) an der Wickelwelle. Für Motoren mit Hinderniserkennung sind diese Befestigungsfedern zwingend erfor- derlich. Die Hinderniserkennung funktio- niert sonst nicht korrekt. STOP WICHTIG Nie im Bereich des Antriebs bohren oder schrauben um den Rollladen zu befestigen. -
Seite 14: Sicherheitshinweise Elektr. Anschluss
Im Nachfolgenden beschreiben wir Ihnen den elektrischen Anschluss des Rohrmotors an ei- nen 1poligen Schalter. Alternativ können Sie ihren Rohrmotor auch über verschiedene au- tomatische Steuerungen von Rademacher betreiben, s. Seite 32. Entnehmen Sie weitere Installationshinweise der Bedienungsanleitung des jeweiligen Steuerge- rätes. -
Seite 15: Elektrischer Anschluss
Elektrischer Anschluss RADEMACHER Nach der Montage Führen Sie das Motorkabel nach dem Einhängen des Motors in die dafür vorge- sehene Abzweig- oder Schalterdose. Kurzschlussgefahr durch beschädigte Kabel. Verlegen Sie alle Kabel im Rollladenkasten so, dass diese nicht durch bewegliche Teile beschädigt werden können. - Seite 16 Elektrischer Anschluss RADEMACHER Verwendung der ...nächträglichen Verändern der Setzleitung zum... Endanschläge: Wollen Sie nachträglich die Endanschläge einer bestehenden Rollladeninstallation än- dern, müssen Sie einen Elektriker beauftra- gen die braune Setzleitung gemäß dem Anschlussplan auf Seite 18, an einen han- delsüblichen, externen Taster (230 V/50 Hz) anzuschließen.
-
Seite 17: Parallelschaltung Von Mehreren Motoren
Jalousieschaltern oder Rademacher (Art.-Nr.: 2780 - 2787) lassen Jalousietastern sich bis zu 5 Motoren parallel schalten. Parallelschaltung mit Mit den Rademacher Steuergeräten (TROLL Rademacher oder MODI) lassen sich jeweils zwei Rohr- Steuerungen motoren (Serie 3000 bis zu 3 Rohrmotoren) parallel schalten. -
Seite 18: Anschlusspläne
Elektrischer Anschluss RADEMACHER Anschluss des Rohrmotorkabels an ein, im Fachhandel erhältliches, Schnurschaltersetzgerät (Art. Nr. 4090). Öffnen Sie die Klemmkontakte durch Drücken der weißen Stößel und klemmen Sie alle Adern des Rohrmotorkabels farbengleich an. Stecken Sie anschließend den Netz- stecker in eine Schutzkontaktsteckdose Nulleiter ...blau... - Seite 19 Elektrischer Anschluss RADEMACHER Steuerung eines Antriebes von einer Stelle mit 1poligem Schalter/Taster (Installations- und Anschlussplan) Setztaste WICHTIG Die braune Setzleitung muss nach Einstellung der Endanschläge am Nullleiter (N) ange- schlossen werden. Steuergerät z.B.1poliger Schalter/Taster Schalterdose NETZ 230 V/50 Hz Parallelschaltung mehrerer Rohrmotoren...
-
Seite 20: Drehrichtungsprüfung
Elektrischer Anschluss RADEMACHER Drehrichtungsprüfung Stellen Sie nach dem Anschluss die Netz- verbindung her und prüfen Sie die Funktion des Motors kurz in beide Drehrichtungen. Trennen Sie bei falscher Drehrichtung die Zuleitung vom Netz und tauschen Sie die graue und die schwarze Ader. -
Seite 21: Einstellung Der Endanschläge
Einstellung der Endanschläge RADEMACHER Sie müssen für beide Laufrichtungen Endan- schläge setzen, bei deren Erreichen der Motor abschaltet. Dazu muss das Antriebssystem voll- ständig eingebaut sein. Bei einer Erstinstallation kann der Rollladen- Erstinstallation monteur die Einstellung der Endanschläge mit Hilfe der Setztaste am Motor oder mit ei- nem, im Fachhandel erhältlichen, Schnur-... - Seite 22 Einstellung der Endanschläge RADEMACHER Oberer Endanschlag 1) Schalter/Steuerung zuerst in den Hochlauf (▲) schalten. 2) Die entsprechende Setztaste (am Motor, dem Schnurschaltersetzgerät oder dem ex- ternen Taster) drücken u. festhalten, bis der gewünschte Endanschlag erreicht ist. ( Der Rollladen läuft hoch. ) 3) Die Setztaste sofort loslassen, wenn der Rollladen die gewünschte Position erreicht...
- Seite 23 Einstellung der Endanschläge RADEMACHER Unterer Endanschlag 1) Schalter/Steuerung in den Tieflauf (▼) schalten. 2) Die entsprechende Setztaste (am Motor, dem Schnurschaltersetzgerät oder dem ex- ternen Taster) drücken u. festhalten, bis der gewünschte Endanschlag erreicht ist. (Der Rollladen fährt nach unten.) 3) Die Setztaste sofort loslassen, wenn der Rollladen die gewünschte Position erreicht...
-
Seite 24: Hinderniserkennung (Optional)
Hinderniserkennung (optional) RADEMACHER Beachten Sie die folgen- ...wenn Ihr Motor mit einer Hinderniserkennung den Hinweise, ... ausgerüstet ist. Funktion Der Rohrmotor stoppt automatisch, wenn der Rollladen: ◆ beim Tieflauf auf ein Hindernis stößt und dadurch kein Zug mehr vom Rollladen- panzer auf die Wickelwelle ausgeübt... - Seite 25 Hinderniserkennung (optional) RADEMACHER Hat die Hindernis- erkennung ange- sprochen, fahren Sie den Rollladen in Nach Beseitigung des Gegenrichtung bis Hindernisses können zum Endanschlag. Sie den Rollladen wie- der normal steuern. Vereiste Rollladen nicht bewegen. HINWEIS...
-
Seite 26: Was Tun, Wenn
Was tun, wenn... ? RADEMACHER ...der Motor nicht läuft? Die Netzspannung fehlt. ◆ Prüfen Sie mit einem Spannungsmessgerät ob die Versorgungsspannung (230 V) an- liegt und überprüfen Sie die Verdrahtung. ◆ Beachten Sie besonders die Angaben zu den unzulässigen Anschlussarten. - Seite 27 Was tun, wenn... ? RADEMACHER ◆ Der Rollladen ist auf ein Hindernis ge- ...der Rohrmotor im Normalbetrieb fahren und die Hinderniserkennung hat zwischen beiden angesprochen Endanschlägen Hindernis oder Vereisung entfernen. stehen bleibt? ◆ Eventuell ist die Walzenkapsel nicht mit einer Schraube in der Wickelwelle ge- sichert (s.
-
Seite 28: Technische Daten
Technische Daten RADEMACHER Motorserien 3000 4000 5000 [Einheiten] Nenndrehmoment 15/10 25/35 [Nm] Nenndrehzahl 8/12 [U/min] Nennspannung Frequenz [Hz] Nennaufnahme Stromaufnahme 0,95 1,05 Einschaltdauer (KB) [Minuten] min. Umschaltzeit zw. Rechts- und Linkslauf Gewicht [kg] Anzahl d. Kabeladern Aderquerschnitt 0,75 0,75 0,75 Außendurchmesser... -
Seite 29: Parametrierung Von Eib-Jalousie-Aktoren
Technische Daten RADEMACHER Parametrierung von EIB-Jalousie-Aktoren für Rademacher Rohrmotoren Zur Sicherstellung eines problemlosen Betriebs von Rademacher Rohrmotoren mit EIB-Jalousie- Aktoren müssen vor der Inbetriebnahme folgen- de Parameter eingestellt werden: Kurzzeitbetrieb Wenn möglich, muss der Kurzzeitbetrieb (Lamellenverstellung) abgeschaltet werden. z. B. Modus für Kurzzeitbetrieb... -
Seite 30: Auswahldiagramme
Technische Daten RADEMACHER... - Seite 31 Technische Daten RADEMACHER...
-
Seite 32: Zubehör
Zubehör RADEMACHER Steuerung Troll Steuerung Troll Art.-Nr. 2600 Comfort Art.-Nr. 2610 Troll S50 Troll C50 Rademacher Rademacher Art.-Nr. 2620 Art.-Nr. 2625 Modi Jalousieschalter (Gurtkastenuhr) Unterputz, 1polig Rademacher Rademacher Art.-Nr. 2650 Art.-Nr. 2780 Serienspezifisch Antriebslager ..Gegenlager siehe Verkaufsliste Wickelwelle ..Walzenkapsel Adapter .... -
Seite 33: Garantiebedingungen
Garantiebedingungen RADEMACHER Rademacher Geräte-Elektronik GmbH & Co. KG gibt 36 Monate Garantie für Neugeräte, die entsprechend der Einbauanleitung montiert wurden. Von der Ga- rantie abgedeckt sind alle Konstruktionsfehler, Materialfehler und Fabrikationsfehler. Ausgenommen von der Garantie sind: ◆ Fehlerhafter Einbau oder Installation ◆...
