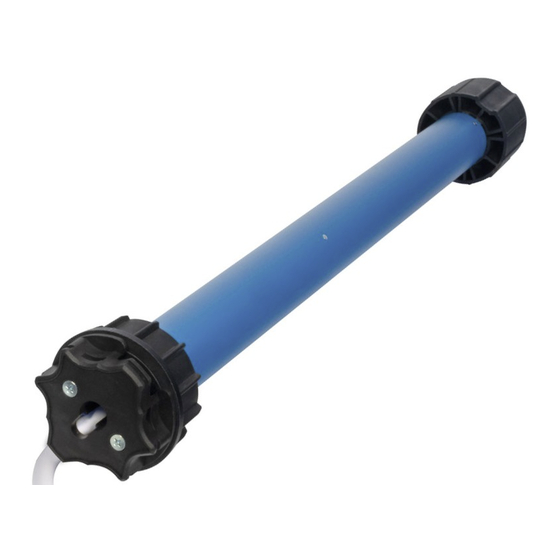

RADEMACHER RolloTube M-line Zip Small Original - Betriebs- Und Montageanleitung
Rohrmotoren
Quelle: rademacher.de
Werbung
Quicklinks
RolloTube M-line Zip Rohrmotoren
DE

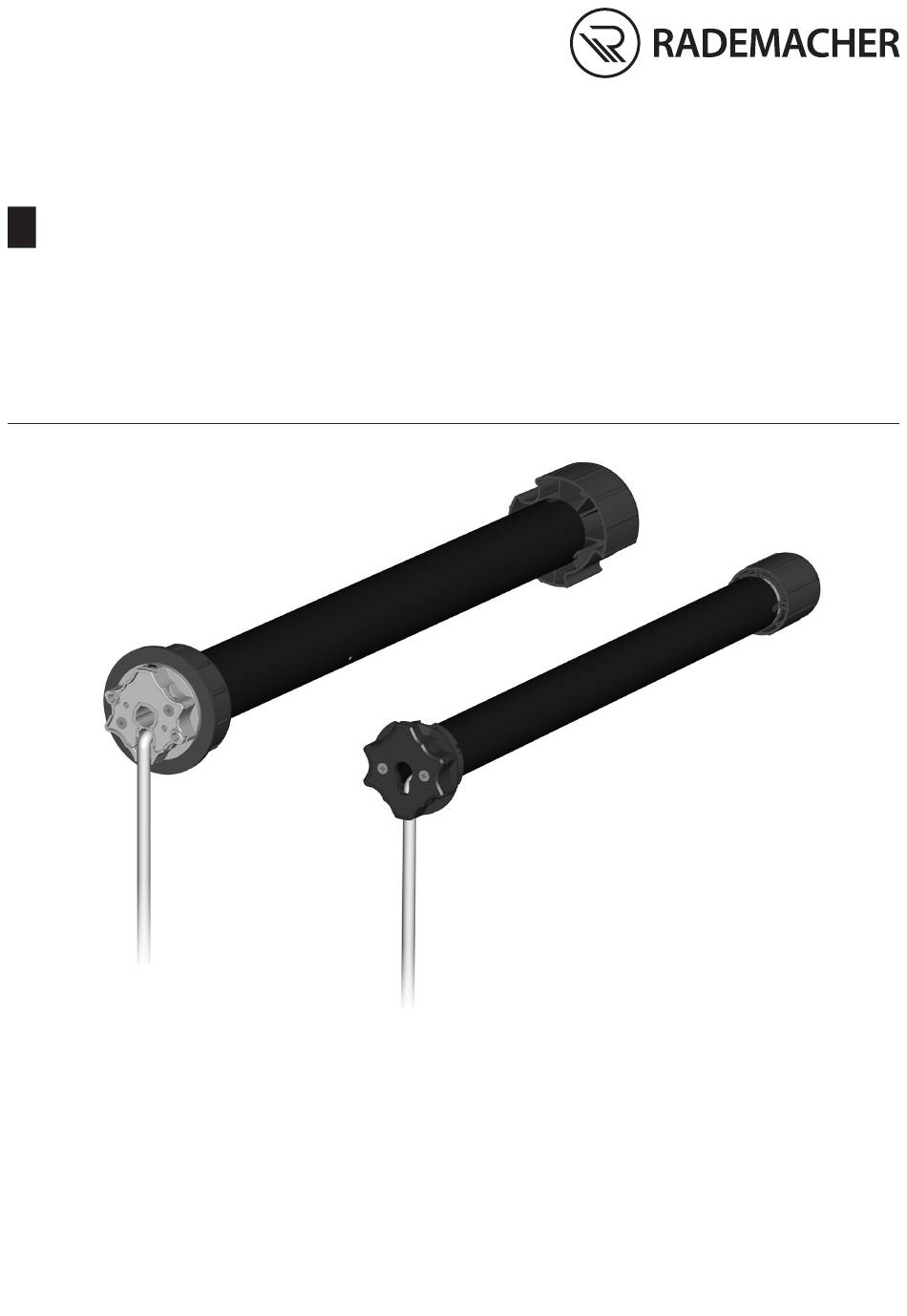

Original Betriebs- und Montageanleitung
Gültig für die Serien: RolloTube M-line Zip Small (MLIZS) / Medium (MLIZM)
Artikelnummern: 2650 06 30 / 2650 10 30 / 2678 10 30 / 2678 20 30 / 2678 30 30 / 2578 40 30 / 2578 50 30
Bitte notieren:
Montageort:
.........................................................................................
Seriennummer:
.........................................................................................
VBD 736Zip-01 (01.23)
Werbung
Verwandte Anleitungen für RADEMACHER RolloTube M-line Zip Small
Inhaltszusammenfassung für RADEMACHER RolloTube M-line Zip Small
- Seite 1 Original Betriebs- und Montageanleitung Gültig für die Serien: RolloTube M-line Zip Small (MLIZS) / Medium (MLIZM) Artikelnummern: 2650 06 30 / 2650 10 30 / 2678 10 30 / 2678 20 30 / 2678 30 30 / 2578 40 30 / 2578 50 30...
- Seite 2 12. Was tun, wenn... ? ........23 Bestimmungsgemäße Verwendung / 13. Technische Daten ........24 Einsatzbedingungen ........5 14. Parametrierung von KNX/EIB-Aktoren Nicht bestimmungsgemäße für RADEMACHER Rohrmotore ....24 Verwendung ..........5 Erforderliches Fachwissen des 15. Vereinfachte Installateurs ........... 5 EU-Konformitätserklärung .......25 Glossar - Begriffserklärung ....... 6 Lieferumfang RolloTube M-line Zip ...7...
- Seite 3 Rohrmotors auch dem Nachbesitzer. RADEMACHER Rohrmotoren der Serien Bei Schäden, die durch Nichtbeachtung dieser ‹ RolloTube M-line Zip Small und Medium. Anleitung und der Sicherheitshinweise entste- Bitte lesen Sie diese Anleitung vollständig hen, erlischt die Garantie und die Gewährleis- ‹...
- Seite 4 3. Sicherheitshinweise Lebensgefahr durch Stromschlag bei Bei unsachgemäßem Gebrauch besteht erhöhte Berührung von elektrischen Komponenten. Verletzungsgefahr. Der Netzanschluss des Rohrmotors und alle Ar- Unterweisen Sie alle Personen im sicheren Ge- ‹ ‹ beiten an elektrischen Anlagen dürfen nur durch brauch des Rohrmotors. eine zugelassene Elektrofachkraft nach den An- Verbieten Sie Kindern mit ortsfesten Steuerungen ‹...
- Seite 5 Lassen Sie sich bei der Auswahl eines Rohrmo- ‹ tors von einem Fachhändler beraten und beach- ten Sie die entsprechenden Zugkraftangaben auf unserer Internetseite: www.rademacher.de 3.2 Nicht bestimmungsgemäße Verwendung Die Verwendung des RolloTube M-line Zip für andere Verwenden Sie den Rohrmotor nie im Dauerbe- als den zuvor genannten Anwendungsbereich ist trieb.
- Seite 6 3.4 Glossar - Begriffserklärung Blockiererkennung / Hinderniserkennung Universal-Einstellkabel Sicherheitsfunktionen des Rohrmotors. RADEMACHER-Zubehör für den Fachbetrieb zur Einstellung der Endpunkte. Bei Blockade oder bei Auftreffen auf ein Hindernis stoppt der Rohrmotor und fährt automatisch kurz 4090-1 in die Gegenrichtung. Artikel-Nr. 9600 00 86 DIN EN 13659 „Abschlüsse außen - Leistungs- und Sicherheitsanfor-...
- Seite 7 4. Lieferumfang RolloTube M-line Zip Lieferumfang RolloTube M-line Zip Small Medium Rohrmotor Adapter Mitnehmer Click-Antriebslager Bitte beachten: Kundenspezifischer Lieferumfang Vergleichen Sie nach dem Auspacken: den Packungsinhalt mit den Angaben zum Lieferumfang auf der Verpackung. Prüfen Sie die Angaben auf dem Typenschild Vergleichen Sie die Angaben zum Motortyp.
- Seite 8 Click-Antriebslager * Mitnehmer * Federring * Rastbügel Antriebskopf Abtriebsadapter Adapter * Motorkabel (10) Magnetring Grundplatte des Antriebslagers (11) Rohrmotor Das erforderliche Zubehör sowie alle Rohrmotorsteuerungen für diesen Rohrmotortyp inkl. der technischen Informationen und Anleitungen finden Sie auf unserer Internetseite. www.rademacher.de...
- Seite 9 6. Funktionsbeschreibung Die RADEMACHER Rohrmotoren RolloTube M-line Funktionsübersicht: Zip dienen zum Auf- und Abfahren von Behängen Selbstlernender Motor mit automatischer End- ‹ in Zip-Anlagen. punkteinstellung Die RolloTube M-line Zip Rohrmotoren sind selbst- Exakte Positionserfassung, Drehmomentüber- ‹ lernende Motoren. Die Endpositionen werden au- wachung und Hinderniserkennung tomatisch während der ersten Fahrzyklen gelernt.
- Seite 10 7. Wichtige Montagehinweise Auf Grund der verschiedenen Typen von Zip-Anlagen Bohren oder Eindrehen von Schrauben im Bereich müssen Sie die Vorbereitungen auf die am Einbauort des Antriebs führt zur Zerstörung des Rohrmo- vorhandene Zip-Anlage abstimmen. tors. Montagevorbereitungen Prüfen Sie ob der bauliche Untergrund für den ‹...
- Seite 11 7.1 Montieren des Antriebslagers (1) Das Antriebslager als Clicklager Schrauben Sie das Antriebslager (1) an der dafür vor- (11) gesehenen Montagevorrichtung der Zip-Anlage fest. ACHTUNG! (11) Montageschraube Bei Verwendung zu langer Montageschrauben kann das Antriebslager (1) verbogen bzw. zer- stört werden. Die Montageschrauben müssen bündig mit der ‹...
- Seite 12 7.3 Demontage des Mitnehmers (7) Der Mitnehmer (7) kann wahlweise mit oder ohne Freilauf montiert werden. Ab Werk ist der Mitnehmer „mit Freilauf“ ‹ montiert. Vor jedem Wechsel der Montageart müssen Sie ‹ den Mitnehmer (7) zuerst demontieren. Drücken Sie die Seitenteile des Rastbügels (8) zu- sammen und ziehen Sie den Mitnehmer (10) vom Abtriebsadapter (9) ab.
- Seite 13 7.5 Den Rohrmotor (6) in die Wickelwelle (12) schieben ACHTUNG! Das Motorkabel (10) muss ohne Knick verlegt werden. Das gewaltsame Einstecken des Rohrmotors (6) in die Wickelwelle (12) führt zu seiner Zerstörung. Schlagen Sie nie den Rohr- ‹ motor (6) mit Gewalt in die Wickelwelle (12) ein.
- Seite 14 Messen Sie den Abstand zwischen Adapter (4) und ALUMINIUM dem hinteren Drittel des Mitnehmers (7) und zeich- nen Sie diesen Abstand auf das Präzisionsrohr. Sägen Sie am Ende des Präzisionsrohrs eine Nut RolloTube M-line Zip Small aus, damit der Nocken des Adapters (4) ganz in das Rohr geschoben werden kann.
- Seite 15 7.7 Vorbereitungen bei Verwendung von Präzisionsrohren Markieren Sie vier Befestigungslöcher und bohren Sie diese anschließend durch das Präzisionsrohr in den Mitnehmer (7). ACHTUNG! Zu tiefes Bohren kann die Freilauffunktion zerstören. Bohren Sie nie tiefer als 10 mm in den ‹ Mitnehmer (7).
- Seite 16 8. Sicherheitshinweise zum elektrischen Anschluss GEFAHR! WARNUNG! WARNUNG! Lebensgefahr durch Stromschlag bei Kurzschlussgefahr durch Wasser bei falscher Berührung von elektrischen Komponenten. Kabelführung. Führen Sie alle Montage- und Anschlussarbeiten Verlegen Sie das Motorkabel (10) nie direkt senk- ‹ ‹ nur im spannungslosen Zustand aus. recht nach oben, sonst kann evtl.
- Seite 17 Steuerung des einzel- nen Motors mehr möglich. Parallelschaltung mit Jalousieschaltern oder Jalousietastern Mit Jalousieschaltern oder Jalousietastern von RADEMACHER lassen sich bis zu fünf Motoren parallel schalten. Legende Parallelschaltung mit RADEMACHER Steuerun- = Abzweigdose gen (z. B. Troll Comfort) = Steuergerät z.
- Seite 18 8.3 Anschluss des Universal-Einstellkabels zur manuellen Endpunkteinstellung Ziehen Sie den Netzstecker bzw. achten Sie darauf (13) dass dieser nicht eingesteckt ist. Öffnen Sie die Kontakte der Klemmleiste durch Drücken der Hebel und klemmen Sie alle Adern des Motorkabels (10) farbgleich und entsprechend Ihren Funktionen an, siehe Abbildung [ 18 ].
- Seite 19 9. Selbstlernender Betrieb Der RolloTube M-line Zip wird ab Werk im selbstler- Die Vorgänge beim Lernen des unteren nenden Betrieb ausgeliefert und kann direkt nach Endpunktes dürfen nicht unterbrochen dem elektrischen Anschluss in Betrieb genommen werden. werden. Beim Lernen des unteren Endpunktes ist zu beachten, dass der Motor den Be- hang soweit fährt, bis der Behang schlaff Schalten Sie die Netzspannung ein.
- Seite 20 10. Manuelle Einstellung der Endpunkte Mit dem Schnurschalter- Mit dem Universal- setzgerät Einstellkabel ODER Fahren Sie den Behang in die gewünschte Rich- Laufrichtung 1 Laufrichtung 1 tung, z.B. nach oben, wenn der oberen Endpunkt oder korrigiert werden soll. Laufrichtung 2 Laufrichtung 2 Mit SET-Taste oder ON-Schalter (Laufrichtung 1 oder 2)
- Seite 21 10. Manuelle Einstellung der Endpunkte Stellen Sie den ursprünglichen Anschluss gemäß dem Anschlussplan [ 19 ] auf Seite 17 wieder her, falls Sie die Einstellung mit dem Universal-Einstellkabel oder mit einem Schnurschaltersetzgerät vorgenommen haben. Kommt es während der Einstellungen zu einer Fehlfunktion, läuft z.B. der Rohrmotor nur eine Umdrehung auch beim Drücken und Halten der Setztaste, ist eventuell der Adapter (4) vom Antriebskopf (3) abgerutscht.
- Seite 22 11. Die Werkseinstellungen laden Nach dem Laden der Werkseinstellungen ist der Werkseinstellungen: selbstlernende Betrieb wieder aktiv. Endpunkte: keine Endpunkte gespeichert Hinweise zur Durchführung Selbstlernender Betrieb: aktiviert Verwenden Sie dazu das im Fachhandel erhältli- ‹ che neue Universal-Einstellkabel (13). Der Rohrmotor darf nicht in Betrieb sein. ‹...
- Seite 23 12. Was tun, wenn... ? ...der Motor nicht läuft? ... wenn der Rohrmotor bei der automatischen Einstellung des unteren Endpunktes nach dem Mögliche Ursache: Straffziehen des Behangs nicht stoppt sondern Die Netzspannung fehlt. ‹ wieder auffährt? Lösung: Mögliche Ursache: Prüfen Sie mit einem Spannungsmessgerät, ob ‹...
- Seite 24 ≤ 70 Anzahl parallel schaltbarer Rohrmotoren (Bei Verwendung der RADEMACHER Steuerung, z.B. Troll Comfort) 14. Parametrierung von KNX/EIB-Aktoren für RADEMACHER Rohrmotore Zur Sicherstellung eines problemlosen Betriebs Wenn der Kurzzeitbetrieb in der verwendeten von RADEMACHER Rohrmotore mit KNX/EIB-Ak- Softwareapplikation nicht abschaltbar ist, ...
- Seite 25 15. Vereinfachte EU-Konformitätserklärung Hiermit erklärt die RADEMACHER Geräte-Elektronik Der vollständige Text der EU-Konformitätserklärung GmbH, dass die Rohrmotoren der Serie RolloTube liegt dem Produkt bei und ist beim Hersteller hin- M-line Zip Small und Medium den Richtlinien terlegt. 2006/42/EG (Maschinenrichtlinie) und 2014/30/ RADEMACHER Geräte-Elektronik GmbH...
- Seite 26 RADEMACHER Geräte-Elektronik GmbH Buschkamp 7 46414 Rhede (Deutschland)
