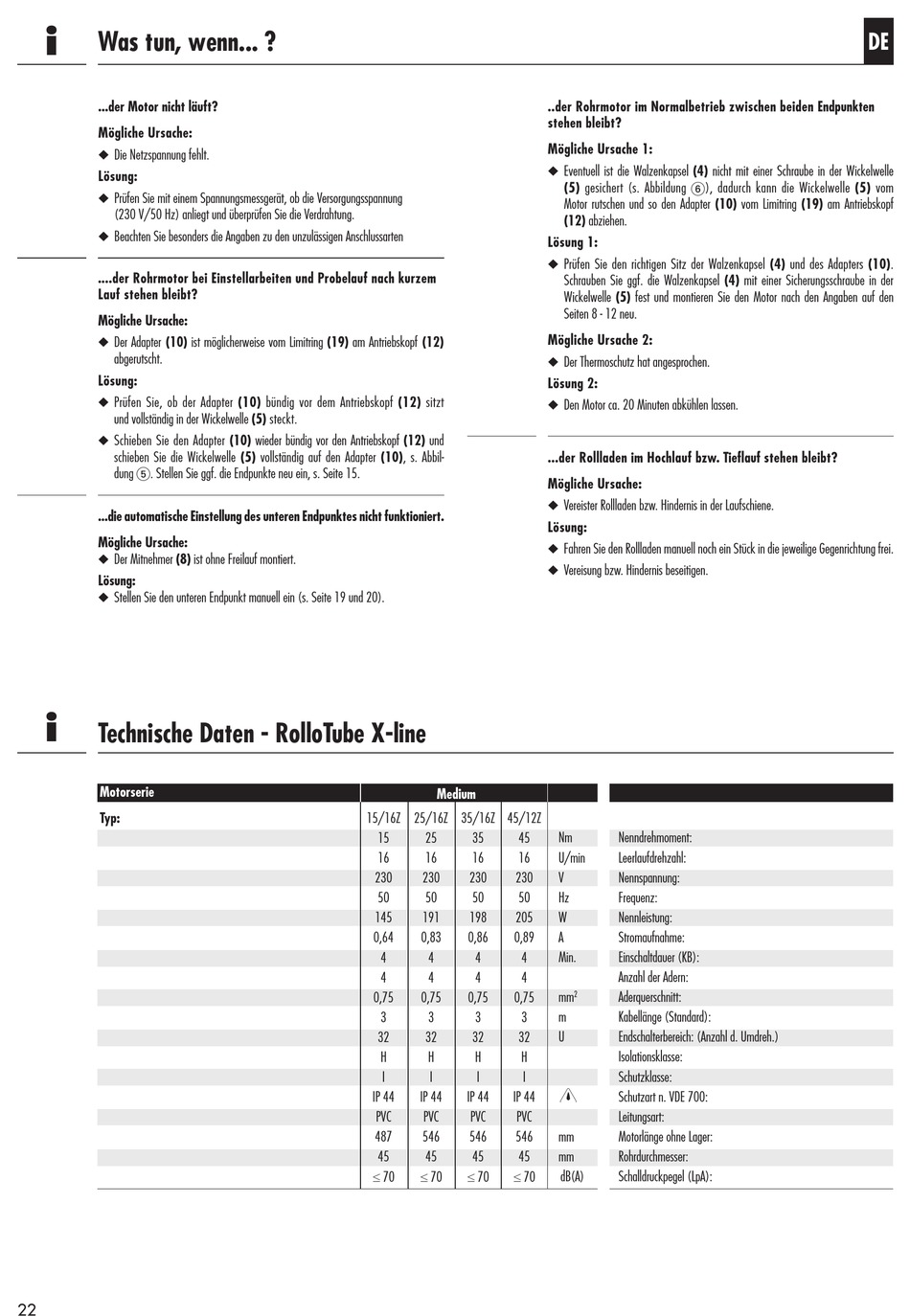

Was tun, wenn... ?

...der Motor nicht läuft?
Mögliche Ursache:
◆ Die Netzspannung fehlt.
Lösung:
◆ Prüfen Sie mit einem Spannungsmessgerät, ob die Versorgungsspannung
(230 V/50 Hz) anliegt und überprüfen Sie die Verdrahtung.
◆ Beachten Sie besonders die Angaben zu den unzulässigen Anschlussarten
....der Rohrmotor bei Einstellarbeiten und Probelauf nach kurzem
Lauf stehen bleibt?
Mögliche Ursache:
◆ Der Adapter (10) ist möglicherweise vom Limitring (19) am Antriebskopf (12)
abgerutscht.
Lösung:
◆ Prüfen Sie, ob der Adapter (10) bündig vor dem Antriebskopf (12) sitzt
und vollständig in der Wickelwelle (5) steckt.
◆ Schieben Sie den Adapter (10) wieder bündig vor den Antriebskopf (12) und
schieben Sie die Wickelwelle (5) vollständig auf den Adapter (10), s. Abbil-
dung  . Stellen Sie ggf. die Endpunkte neu ein, s. Seite 15.
...die automatische Einstellung des unteren Endpunktes nicht funktioniert.
Mögliche Ursache:
◆ Der Mitnehmer (8) ist ohne Freilauf montiert.
Lösung:
◆ Stellen Sie den unteren Endpunkt manuell ein (s. Seite 19 und 20).
i

Technische Daten - RolloTube X-line

Motorserie
Typ:
22
Medium
15/16Z 25/16Z 35/16Z 45/12Z
15 25 35 45
16 16 16 16
230 230 230 230
50 50 50 50
145 191 198 205
0,64 0,83 0,86 0,89
4 4 4 4
4 4 4 4
0,75 0,75 0,75 0,75
3 3 3 3
32 32 32 32
H H H H
I I I I
IP 44 IP 44 IP 44 IP 44
PVC PVC PVC PVC
487 546 546 546
45 45 45 45
≤ 70 ≤ 70 ≤ 70 ≤ 70
..der Rohrmotor im Normalbetrieb zwischen beiden Endpunkten
stehen bleibt?
Mögliche Ursache 1:
◆ Eventuell ist die Walzenkapsel (4) nicht mit einer Schraube in der Wickelwelle
(5) gesichert (s. Abbildung ), dadurch kann die Wickelwelle (5) vom
Motor rutschen und so den Adapter (10) vom Limitring (19) am Antriebskopf
(12) abziehen.
Lösung 1:
◆ Prüfen Sie den richtigen Sitz der Walzenkapsel (4) und des Adapters (10).
Schrauben Sie ggf. die Walzenkapsel (4) mit einer Sicherungsschraube in der
Wickelwelle (5) fest und montieren Sie den Motor nach den Angaben auf den
Seiten 8 - 12 neu.
Mögliche Ursache 2:
◆ Der Thermoschutz hat angesprochen.
Lösung 2:
◆ Den Motor ca. 20 Minuten abkühlen lassen.
...der Rollladen im Hochlauf bzw. Tieflauf stehen bleibt?
Mögliche Ursache:
◆ Vereister Rollladen bzw. Hindernis in der Laufschiene.
Lösung:
◆ Fahren Sie den Rollladen manuell noch ein Stück in die jeweilige Gegenrichtung frei.
◆ Vereisung bzw. Hindernis beseitigen.
Nm Nenndrehmoment:
U/min Leerlaufdrehzahl:
V Nennspannung:
Hz Frequenz:
W Nennleistung:
A Stromaufnahme:
Min. Einschaltdauer (KB):
Anzahl der Adern:
mm Aderquerschnitt:
2
m Kabellänge (Standard):
U Endschalterbereich: (Anzahl d. Umdreh.)
Isolationsklasse:
Schutzklasse:
Schutzart n. VDE 700:
Leitungsart:
mm Motorlänge ohne Lager:
mm Rohrdurchmesser:
dB(A) Schalldruckpegel (LpA):
