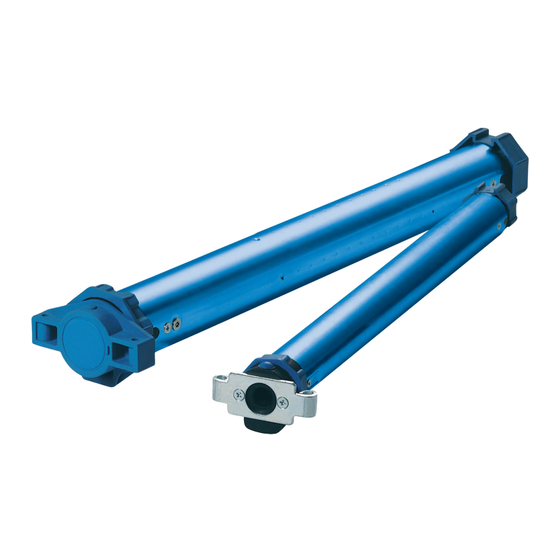

RADEMACHER F3000 Einbau- Und Gebrauchsanleitung
Quelle: rademacher.de
Verwandte Anleitungen für RADEMACHER F3000
Inhaltszusammenfassung für RADEMACHER F3000

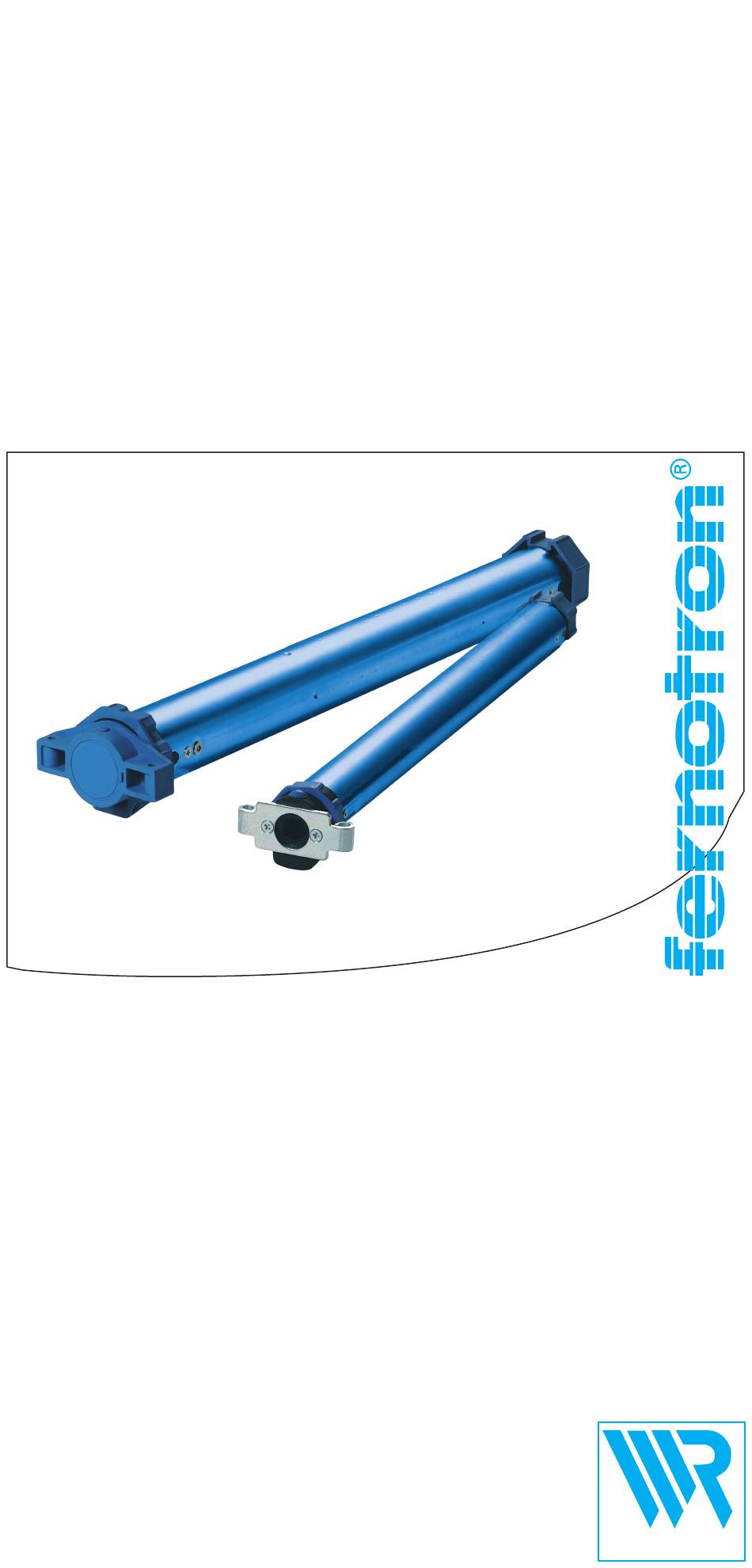

- Seite 1 Einbau- und Gebrauchsanleitung von Fernotron Funk-Rohrmotoren Control gültig für die Serien: F3000, F4000 und F5000 Bitte notieren: Montageort: ......... Seriennummer: ......... RADEMACHER VBD 285-14 (01.06)
-
Seite 2: Einleitung / Ce-Zeichen Und Konformität
Garantie. Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haf- tung. CE-Zeichen und Konformität Die Fernotron Funk-Rohrmotoren Control der Serien F3000, F4000 und F5000, erfüllen die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen... -
Seite 3: Zeichenerklärung
Einbau- / Gesamtansicht Legende 1) Gegenlager * 7) Rohrmotor 2) Kugellager * 8) Adapter 3) Walzenkapsel * 9) Setztaste 4) Wickelwelle * 10) Antriebslager * 5) Befestigungsfeder * 11) Steuerung */ ** 6) Mitnehmer 12) Rollladen HINWEIS Diese Darstellung der Gesamtansicht entspricht nicht dem Lieferumfang. - Seite 4 Zeichenerklärung Lebensgefahr durch Stromschlag Dieses Zeichen weist auf Gefahren bei Arbeiten an elektrischen Anschlüssen, Bauteilen etc. hin. Es fordert Sicherheitsmaßnahmen zum Schutz von Gesundheit und Leben der betroffenen Per- sonen. Hier geht es um Ihre Sicherheit. Beachten und befolgen Sie bitte alle so gekennzeichneten Sicherheitshinweise.
-
Seite 5: Inhaltsverzeichnis
Inhalt Einleitung / CE-Zeichen und Konformität ..2 Zeichenerklärung ........... 3 Bestimmungsgemäße / Falsche Verwendung ... 3 Einbau- / Gesamtansicht ....... 4 Sicherheitshinweise ........6 System- und Funktionsübersicht / Funktionsbeschreibung ........7 Wichtige Montagehinweise ......8 Einbau des Rohrmotors ........8 Montieren der Lager ........ -
Seite 6: Sicherheitshinweise
Sicherheitshinweise ◆ Bei allen Arbeiten an elektrischen Anlagen besteht Lebensgefahr durch Stromschlag. Der Netzanschluss des Rohrmotors und alle Arbeiten an elektrischen Anlagen dürfen nur durch eine zugelassene Elektrofachkraft nach den Anschlussplänen in dieser Anleitung erfolgen. ◆ Bei Nichtbeachtung besteht Lebensgefahr! Vorschriften bei Installation in Beachten Sie besonders beim Einsatz in Feucht-... -
Seite 7: System- Und Funktionsübersicht / Funktionsbeschreibung
System- und Funktionsübersicht Funktionsbeschreibung Der Fernotron Funk-Rohrmotor Control ist ein An- trieb zum Öffnen und Schließen von Rollläden. Durch einen integrierten Funk-Empfänger und eine integrierte Zeitschaltuhr kann er Steuer- befehle von verschiedenen Fernotron Funk- fernsteuerungen empfangen und ausführen. SENDER EMPFÄNGER /MOTOR sendet Ihre speichert die Programmdaten und Programmdaten... -
Seite 8: Wichtige Montagehinweise
-Zubehör. Der Antriebskopf des Motors kann auf der rechten oder der linken Seite des Rollladenkastens einge- baut werden. In dieser Anleitung ist der Einbau für die rechte Seite dargestellt. Notwendige F3000 F4000 F5000 Rohrmotortyp: Mindest breite des Rollladenkastens... -
Seite 9: Länge Der Wickelwelle Ermitteln
Länge der Wickelwelle ermitteln Messen Sie den Gegenlager/ Antriebslager/ Wandabstand von Walzenkapsel Motor Antriebs- und Gegenlager wie dargestellt. Messen Sie den Rollladenkasten aus und ermitteln Länge der Wickelwelle (L) Sie die nötige Wellenlänge. Lichtes Maß Wellenlänge L = A - (B und C) Sägen Sie die Welle mit einer Eisensäge Die Wickelwelle rechtwinklig auf Maß. -
Seite 10: Einstecken Der Walzenkapsel
Einstecken der Walzenkapsel Schieben Sie die Walzenkapsel in die Wickelwelle und stecken Sie anschließend das Kugellager auf den Achsstift Einbau des Motors in die Lager HINWEIS Antriebslager 1.Splint Die Setztaste muss gut Hängen Sie den zugänglich sein. Antriebskopf in das Antriebslager Setztaste und sichern Sie ihn mit einem Splint... -
Seite 11: Montage Des Rollladenpanzers
Montage des Rollladenpanzers Montieren Sie den Rollladenpanzer mit Befesti- gungsfedern (Zubehör) an der Wickelwelle. Für Motoren mit Hinderniserkennung sind die- se Befestigungsfedern zwingend erforderlich. Die Hinderniserkennung funktioniert sonst nicht korrekt. STOP WICHTIG Nie im Bereich des Antriebs bohren oder schrau- ben um den Rollladen zu befestigen. -
Seite 12: Sicherheitshinweise Zum Elektrischen Anschluss
Sicherheitshinweise zum elektrischen Anschluss ◆ Bei allen Arbeiten an elektrischen Anlagen besteht Lebensgefahr durch Stromschlag. Der Netzanschluss des Rohrmotors und alle Arbeiten an elektrischen Anlagen dürfen nur durch eine zugelassene Elektrofachkraft nach den Anschlussplänen in dieser Anleitung er- folgen. ◆ Trennen Sie die Zuleitung durch Entfernen oder Abschalten der Sicherung vom Netz und sichern Sie sie gegen Wiedereinschalten. -
Seite 13: Anschluss Eines Schnurschaltersetzgerätes
Anschluss eines Schnurschaltersetzgerätes Endpunkteinstellungen Wollen Sie die Endpunkte des Rohrmotors vor der endgültigen Verdrahtung einstellen, so kön- vor der endgültigen Verdrahtung nen Sie dies mit Hilfe eines Schnurschaltersetz- gerätes (Art.-Nr. 4090, im Fachhandel erhält- lich) durchführen. Falls nicht, fahren Sie bitte mit dem Anschluss des Rohrmotors gemäß... -
Seite 14: Endanschläge Und Drehrichtung Einstellen
Endanschläge und Drehrichtung einstellen Bei geöffnetem Rollladenkasten besteht Verlet- zungsgefahr durch Quetschen der Hand. STOP Greifen Sie nie bei laufendem Motor in den Be- reich der Wickelwelle. ◆ Der Rollladenkasten muss geöffnet sein und WICHTIG die Setztaste am Funk-Rohrmotor muss frei zugänglich sein. - Seite 15 Endanschläge und Drehrichtung einstellen Drehrichtung prüfen Rollladen in 1 x kurz drücken Mittelstellung fahren. (evtl. mehrfach drücken) Der Rohrmotor stoppt drücken und halten, so- bald der Rollladen die und fährt nach ca. 5 s wieder an. Mittelstellung erreicht hat. WICHTIG Achten Sie auf die Drehrichtung.
-
Seite 16: Anschluss Des Fernotron Funk-Rohrmotors Control
Anschluss des Fernotron Funk-Rohrmotors Control Installations- und Anschlussplan des Funk-Rohrmotors Setztaste Verteilerdose Verteilerdose NETZ 230 V/50 Hz ◆ Schließen Sie die braune Ader am Null- WICHTIG leiter (N) an. Anschluss eines externen Tasters (Schließer) Um auch bei Funkstörungen die manuelle Bedienung des Rollladens zu gewährleisten, können Sie einen externen Taster anschließen. -
Seite 17: Anmelden Von Fernotron Funk-Sendern
Anmelden von Fernotron Funk-Sendern Damit der Funk-Rohrmotor Control auf Signale ei- nes Fernotron Funk-Senders reagiert, müssen Sie jeden Sender am Rohrmotor anmelden. Anmeldemodus aktivieren Setztaste am Dadurch wird ein End- ACHTUNG Rohrmotor anschlag verstellt und kurz drücken. muss eventuell später korrigiert werden. -
Seite 18: Drehrichtung Prüfen / Korrigieren
Drehrichtung prüfen / korrigieren Falls noch nicht erfolgt (s. Seite 14/15), prüfen Sie nach der Montage unbedingt die Dreh- richtung des Funk-Rohrmotors und korrigieren Sie diese bei Bedarf. ◆ Mit dem Schnurschaltersetzgerät (Art.-Nr. Drehrichtungs- prüfung bzw. 4090). Vor der endgültigen Verdrahtung -korrektur: (s. -
Seite 19: Einstellungen Löschen
Einstellungen löschen Das Löschen der Einstellungen kann nicht von einer Person alleine vorgenommen werden. Sie können die Einstellungen mit einem ange- schlossenen Schnurschaltersetzgerät löschen. Anschluss eines Schnurschaltersetzgerätes s. Seite 13. ◆ Alle Fernotron-Schaltdaten Was wird gelöscht? ◆ Alle angemeldeten Sender ◆... -
Seite 20: Hinderniserkennung (Optional)
Hinderniserkennung (optional) Beachten Sie die folgen- ...wenn Ihr Motor mit einer Hinderniserkennung ausgerüstet ist. den Hinweise, ... Funktion Der Rohrmotor stoppt automatisch, wenn der Rollladen: ◆ beim Tieflauf auf ein Hindernis stößt und da- durch kein Zug mehr vom Rollladenpanzer auf die Wickelwelle ausgeübt wird. -
Seite 21: Was Tun, Wenn
Was tun, wenn... ? ...der Motor nicht läuft? Die Netzspannung fehlt. ◆ Prüfen Sie mit einem Spannungsmessgerät ob die Versorgungsspannung (230 V) anliegt und überprüfen Sie die Verdrahtung. ◆ Beachten Sie besonders die Angaben zu den unzulässigen Anschlussarten. ◆ Der Adapter ist möglicherweise vom Mag- ...der Rohrmotor bei Einstellarbeiten und netring am Motorkopf abgerutscht. - Seite 22 Was tun, wenn... ? ◆ Der Rollladen ist auf ein Hindernis gefah- ...der Rohrmotor im Normalbetrieb zwischen ren und die Hinderniserkennung hat ange- beiden Endanschlägen sprochen. stehen bleibt? Hindernis oder Vereisung entfernen. ◆ Eventuell ist die Walzenkapsel nicht mit einer Schraube in der Wickelwelle gesichert (s.
-
Seite 23: Technische Daten
Technische Daten Motorserien F3000 F4000 F5000 [Einheiten] Nenndrehmoment 15/10 25/35 [Nm] Nenndrehzahl 8/12 [U/min] Nennspannung Frequenz [Hz] Nennaufnahme Standby-Leistung Stromaufnahme 0,95 1,05 Einschaltdauer (KB) [Min.] min. Umschaltzeit zw. Rechts- und Linkslauf Gewicht [kg] Aderquerschnitt 0,75 0,75 0,75 Außendurchmesser [mm] Kabellänge (Standard) -
Seite 24: Technische Daten / Auswahldiagramme
Technische Daten... - Seite 25 Technische Daten...
-
Seite 26: Garantiebedingungen
Garantiebedingungen Rademacher Geräte-Elektronik GmbH & Co. KG gibt 36 Monate Garan- tie für Neugeräte, die entsprechend der Einbauanleitung montiert wur- den. Von der Garantie abgedeckt sind alle Konstruktionsfehler, Material- fehler und Fabrikationsfehler. Ausgenommen von der Garantie sind: ◆ Fehlerhafter Einbau oder Installation ◆...
