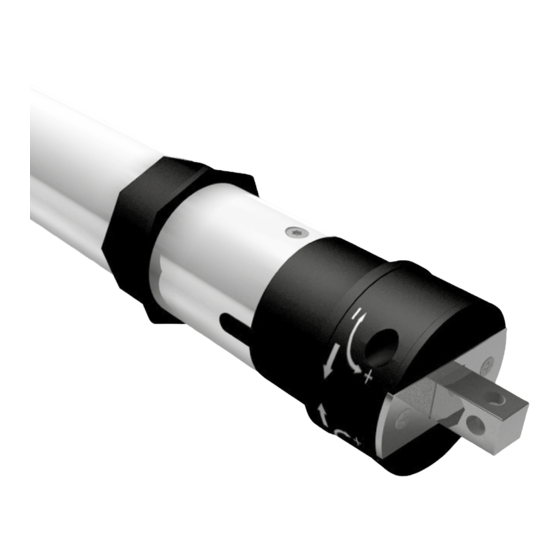

RADEMACHER JAROLIFT UNI 60-Serie Original Montage- Und Bedienungsanleitung
Elektromechanischer universal rohrmotor
Quelle: rademacher.de
Verwandte Anleitungen für RADEMACHER JAROLIFT UNI 60-Serie
Inhaltszusammenfassung für RADEMACHER JAROLIFT UNI 60-Serie
- Seite 1 RADEMACHER Sie erreichen uns Service-Hotline unter der +49 8178 - 932 932 Elektromechanischer Universal Rohrmotor special edition Baureihe UNI 40 / UNI 60 Original Montage- und Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
special edition Elektromechanischer Rohrmotor Baureihe UNI 40 / UNI 60 Inhalt Der Unterzeichner erklärt hiermit, dass die aufgeführten Rollladenantriebe Allgemeine Sicherheitshinweise . . . . . . . . . . . . . . . . .3-5 die nachstehend genannten Richtlinien und Normen erfüllen . -
Seite 3: Allgemeine Sicherheitshinweise
ALLGEMEINE SICHERHEITSHINWEISE special edition nur durch eine zugelassene Elektrofachkraft WICHTIGE nach den Anschlussplänen in dieser SICHERHEITSANWEISUNGEN! Anleitung erfolgen. Für die Sicherheit von Personen Führen Sie alle Montage- und ist es wichtig, diese Anweisungen zu Anschlussarbeiten im spannungsfreien befolgen! Zustand aus. Bitte bewahren Sie die Anleitung auf Beachten Sie beim Einsatz in Feuchträumen und übergeben Sie diese bei einem... - Seite 4 ALLGEMEINE SICHERHEITSHINWEISE special edition Netzkabel dürfen nicht im Rollladenkasten Schalten Sie vor Arbeiten an der verlegt werden. Anlage alle zu montierenden Anschlussleitungen spannungsfrei Stellen Sie sicher, dass das Netzkabel nicht und sichern Sie diese gegen in Berührung mit dem Rollladenpanzer oder unbeabsichtigtes Wiedereinschalten.
- Seite 5 ALLGEMEINE SICHERHEITSHINWEISE special edition Lassen Sie bei sich bewegenden und Trennvorrichtung für jede Phase vorhanden offenen/ausgefahrenen Anlagen besondere sein. Vorsicht walten, da Teile herabfallen Als Trennvorrichtung gelten Schalter mit können, wenn Befestigungen (z. B. Federn, einer Kontaktöffnungsweite von mindestens Halterungen, Konsolen etc.) nachlassen oder 3 mm (z.
-
Seite 6: Technische Daten / Lieferumfang
TECHNISCHE DATEN / LIEFERUMFANG special edition Technische Daten Motortyp Uni 40 Uni 60 Spannung: 230 Volt 230 Volt Frequenz: 50 Hz 50 Hz Drehzahl: 14 Upm 15 Upm Stromaufnahme: 0,53 A 0,84 A Leistung: 121 W 191 W Einschaltdauer: 4 Min . 4 Min . -
Seite 7: Montage Des Rohrmotors
MONTAGE DES ROHRMOTORS special edition Vor der Montage beachten 1. Lesen Sie bitte die Bedienungsanleitung genau werden soll. Wählen Sie immer den kürzesten und vollständig durch. Weg zur nächsten Abzweigdose, da Leitungen im Rollladenkasten nicht verlegt werden dür- 2. Stellen Sie sicher, dass der Rollladen nicht be- fen. -
Seite 8: Montage Vorbereiten
MONTAGE DES ROHRMOTORS special edition Montage vorbereiten Sie können – je nach Motortyp und Montagesituation – zwischen verschiedenen Motorlagern wählen. Entweder entscheiden Sie sich für die Montage des Standard-Sternlagers ( ) in das der Vierkantzap- fen am Motorkopf eingeführt und mit einem Splint gesichert wird oder Sie verwenden das bei den 35-mm-Motoren als Sonderzubehör erhältliche Klicklager ( ) bei dem Sie den Motorkopf –... -
Seite 9: Motor Montieren
MONTAGE DES ROHRMOTORS special edition MoTOR MONTIEREN 1. Verlegen Sie zunächst die Anschlussleitung unter Beachtung der örtlichen Bau- und Elektrovorschriften in einem Leerrohr bis zur Abzweigdose. 2. Lassen Sie den Rollladen ganz herab und lösen Sie die Wellenver- bindung. 3. Demontieren Sie die Rollladenwelle. HINWEIS! Die Walzenkapsel (Gegenlagerseite) ist im Regel- fall mit 2 Schrauben gesichert. - Seite 10 MONTAGE DES ROHRMOTORS special edition ACHTUNG! Bohren Sie den Motor nicht an und drehen Sie keine Schrauben in den Motor! Im eingebauten Zustand muss der aufgewickelte Rollladen senkrecht in die Füh- rungsschiene einlaufen. Achten Sie auf den waag- rechten Einbau der Lager bzw. der Welle. Ein schief auf- wickelnder Rollladen kann den Motor blockieren und zerstören.
-
Seite 11: Elektrischer Anschluss
ELEKTRISCHER ANSCHLUSS special edition Elektrischer Anschluss Steuerung eines Antriebes mit einem einpoligen Rollladenschalter. ACHTUNG! Steuergerät z.B. 1poliger Schalter und Schaltungen (Steu- Schalterdose Schalter/Taster erungen) dürfen keinen gleich- zeitigen AUF- und AB-Befehl zulassen! Ein gleichzeitig gegebener AUF- und NETZ AB-Befehl führt zu einem Kurzschluss 230 V/50 Hz des Betriebskondensators. -
Seite 12: Endpunkte Einstellen
EINSTELLEN special edition Endpunkte einstellen 1. Schließen Sie den Motor entsprechend Seite 11 an und schalten Sie die Spannungsversorgung ein. 2. Fahren Sie die Welle mit dem Motor über die AB-Taste am Steuer- gerät so lange nach unten, bis der Motor abschaltet und die werk- seitige Endeinstellung erreicht ist (Rollladen noch nicht befestigt!). - Seite 13 EINSTELLEN special edition HINWEIS! Die Rollladen-Endleiste muss von außen noch sichtbar sein ( Bleibt der Rollladen nicht vor Erreichen des Rollladenkastens stehen, stoppen Sie ihn mit der STOPP-Taste am Steuergerät (Schalter). Fahren Sie den Rollladen danach ein Stück (ca. eine halbe Öffnung) zurück und drehen Sie mit dem Einstellstift an der unteren Einstellschraube ( ) einige Umdrehungen in Richtung „-“.
-
Seite 14: Fehlerbehebung / Faq
FEHLERBEHEBUNG / FAQ special edition Fehlerbehebung / FAQ Der Motor hebt bzw. senkt den Rollladen Der Motor läuft nicht mehr bzw. wird extrem nicht, startet zu langsam oder mit lauten heiß. Geräuschen. Mögliche Ursache: Mögliche Ursache 1: • „Probelauf“ des Motors außerhalb der Welle (Mo- •... - Seite 15 FEHLERBEHEBUNG / FAQ special edition Der Motor fährt auf Knopfdruck in die falsche WARNUNG! Richtung. Bei allen Arbeiten an elektri- Lösung: schen Anlagen besteht Lebensgefahr • Drehrichtung des Motors ändern (siehe Seite 11). durch Stromschlag! • Der Netzanschluss des Motors und Der Motor bleibt im Normalbetrieb zwischen alle Arbeiten an elektrischen Anlagen beiden Endpunkten stehen.
- Seite 16 ist eine eingetragene Marke der Schoenberger Germany Enterprises GmbH & Co . KG Zechstraße 1-7, 82069 Hohenschäftlarn Tel . : 08178 / 932 932 Fax: 08178 / 932 970 20 info@jarolift . d e www . j arolift . d e Nachdruck, auch auszugsweise, nur mit Genehmigung des Verfassers .
