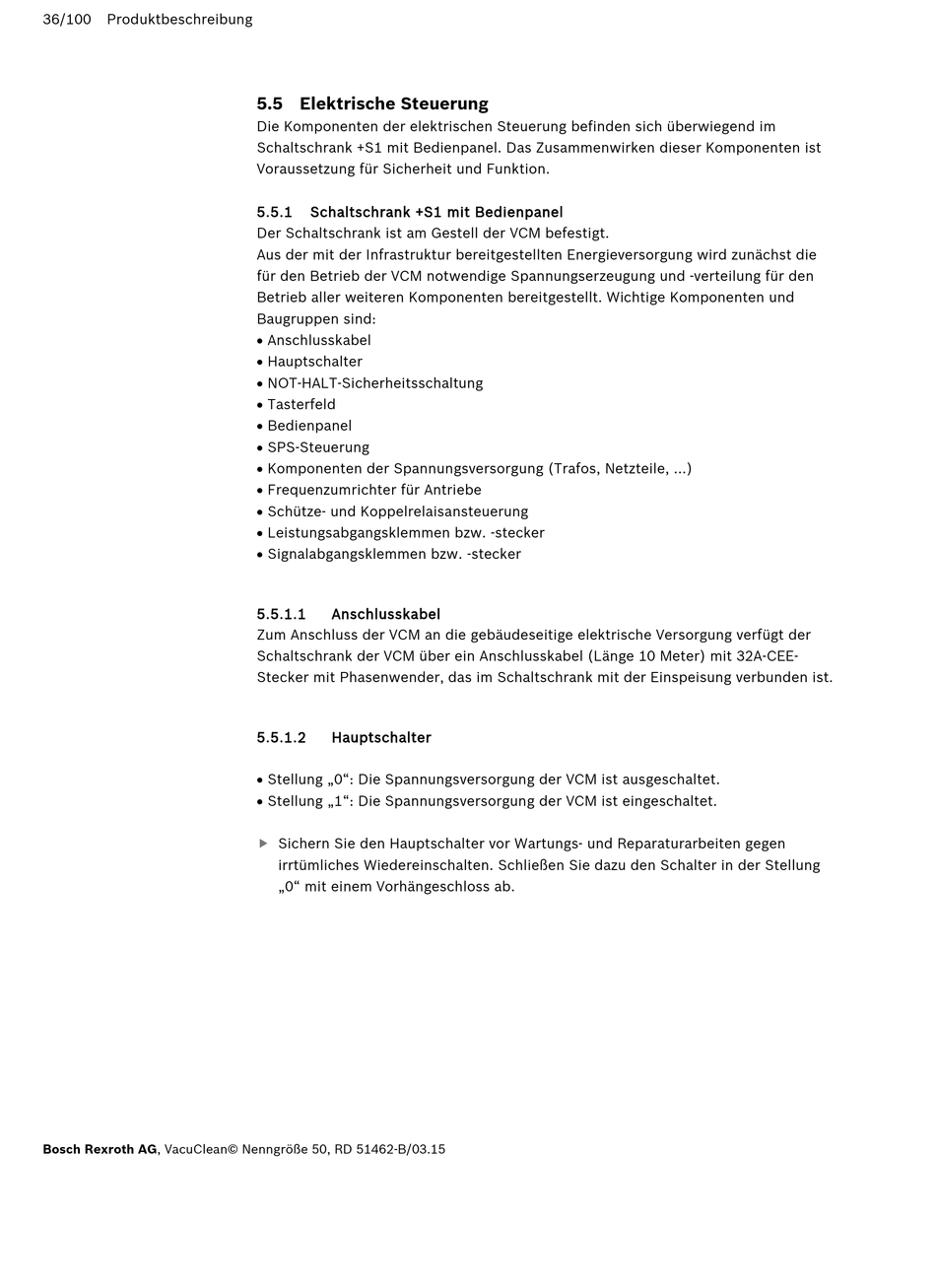

36/100 Produktbeschreibung
Bosch Rexroth AG, VacuClean© Nenngröße 50, RD 51462-B/03.15

5.5 Elektrische Steuerung

Die Komponenten der elektrischen Steuerung befinden sich überwiegend im
Schaltschrank +S1 mit Bedienpanel. Das Zusammenwirken dieser Komponenten ist
Voraussetzung für Sicherheit und Funktion.
5.5.1

Schaltschrank +S1 mit Bedienpanel

Der Schaltschrank ist am Gestell der VCM befestigt.
Aus der mit der Infrastruktur bereitgestellten Energieversorgung wird zunächst die
für den Betrieb der VCM notwendige Spannungserzeugung und -verteilung für den
Betrieb aller weiteren Komponenten bereitgestellt. Wichtige Komponenten und
Baugruppen sind:
• Anschlusskabel
• Hauptschalter
• NOT-HALT-Sicherheitsschaltung
• Tasterfeld
• Bedienpanel
• SPS-Steuerung
• Komponenten der Spannungsversorgung (Trafos, Netzteile, ...)
• Frequenzumrichter für Antriebe
• Schütze- und Koppelrelaisansteuerung
• Leistungsabgangsklemmen bzw. -stecker
• Signalabgangsklemmen bzw. -stecker
5.5.1.1 Anschlusskabel
Zum Anschluss der VCM an die gebäudeseitige elektrische Versorgung verfügt der
Schaltschrank der VCM über ein Anschlusskabel (Länge 10 Meter) mit 32A-CEE-
Stecker mit Phasenwender, das im Schaltschrank mit der Einspeisung verbunden ist.
5.5.1.2 Hauptschalter
• Stellung „0": Die Spannungsversorgung der VCM ist ausgeschaltet.
• Stellung „1": Die Spannungsversorgung der VCM ist eingeschaltet.
Sichern Sie den Hauptschalter vor Wartungs- und Reparaturarbeiten gegen

irrtümliches Wiedereinschalten. Schließen Sie dazu den Schalter in der Stellung
„0" mit einem Vorhängeschloss ab.
