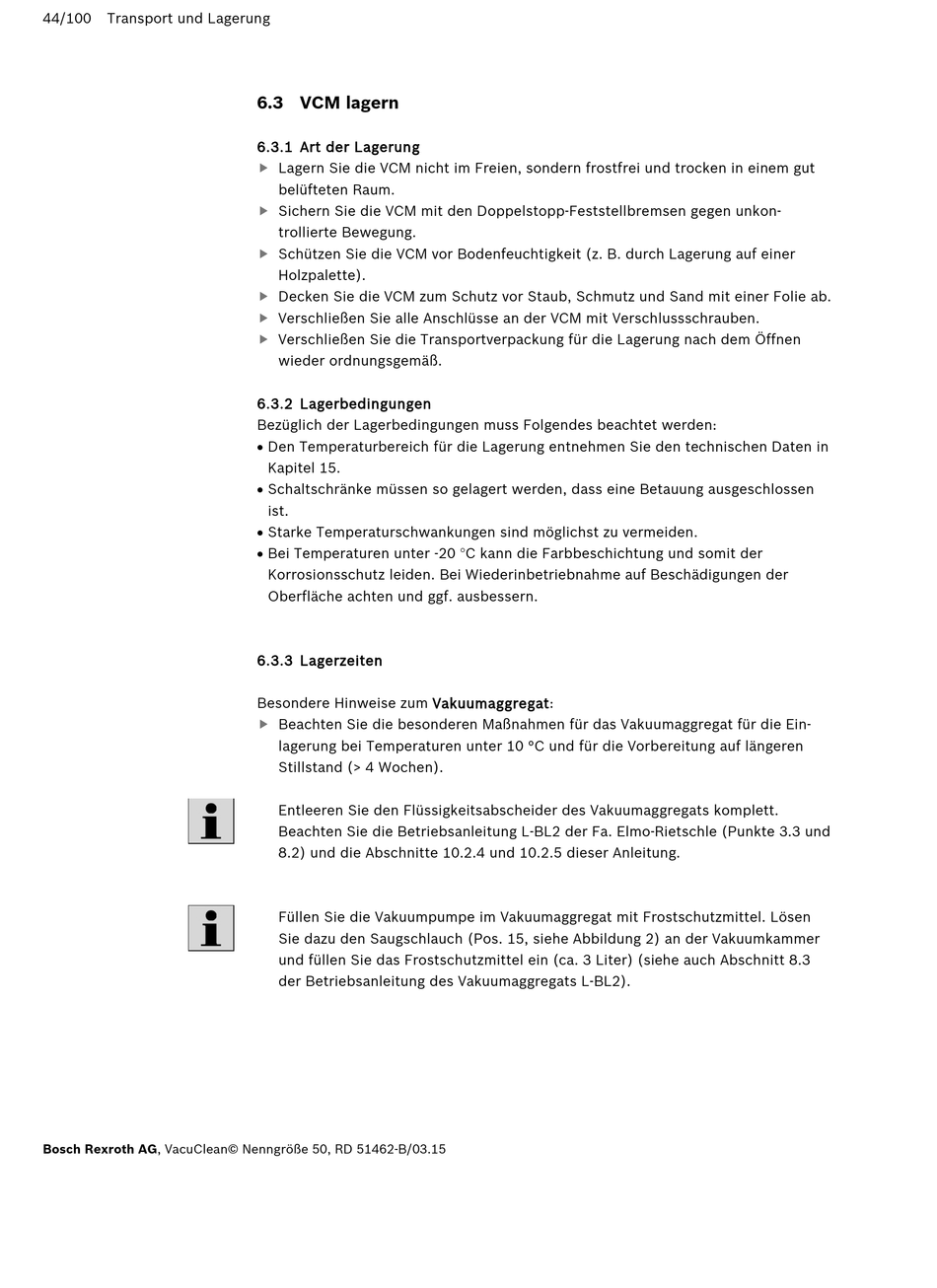

44/100 Transport und Lagerung
Bosch Rexroth AG, VacuClean© Nenngröße 50, RD 51462-B/03.15

6.3 VCM lagern

6.3.1 Art der Lagerung

Lagern Sie die VCM nicht im Freien, sondern frostfrei und trocken in einem gut

belüfteten Raum.
Sichern Sie die VCM mit den Doppelstopp-Feststellbremsen gegen unkon-

trollierte Bewegung.
Schützen Sie die VCM vor Bodenfeuchtigkeit (z. B. durch Lagerung auf einer

Holzpalette).
Decken Sie die VCM zum Schutz vor Staub, Schmutz und Sand mit einer Folie ab.

Verschließen Sie alle Anschlüsse an der VCM mit Verschlussschrauben.

Verschließen Sie die Transportverpackung für die Lagerung nach dem Öffnen

wieder ordnungsgemäß.

6.3.2 Lagerbedingungen

Bezüglich der Lagerbedingungen muss Folgendes beachtet werden:
• Den Temperaturbereich für die Lagerung entnehmen Sie den technischen Daten in
Kapitel 15.
• Schaltschränke müssen so gelagert werden, dass eine Betauung ausgeschlossen
ist.
• Starke Temperaturschwankungen sind möglichst zu vermeiden.
• Bei Temperaturen unter -20 °C kann die Farbbeschichtung und somit der
Korrosionsschutz leiden. Bei Wiederinbetriebnahme auf Beschädigungen der
Oberfläche achten und ggf. ausbessern.

6.3.3 Lagerzeiten

Besondere Hinweise zum Vakuumaggregat:
Beachten Sie die besonderen Maßnahmen für das Vakuumaggregat für die Ein-

lagerung bei Temperaturen unter 10 °C und für die Vorbereitung auf längeren
Stillstand (> 4 Wochen).
Entleeren Sie den Flüssigkeitsabscheider des Vakuumaggregats komplett.
Beachten Sie die Betriebsanleitung L-BL2 der Fa. Elmo-Rietschle (Punkte 3.3 und
8.2) und die Abschnitte 10.2.4 und 10.2.5 dieser Anleitung.
Füllen Sie die Vakuumpumpe im Vakuumaggregat mit Frostschutzmittel. Lösen
Sie dazu den Saugschlauch (Pos. 15, siehe Abbildung 2) an der Vakuumkammer
und füllen Sie das Frostschutzmittel ein (ca. 3 Liter) (siehe auch Abschnitt 8.3
der Betriebsanleitung des Vakuumaggregats L-BL2).
