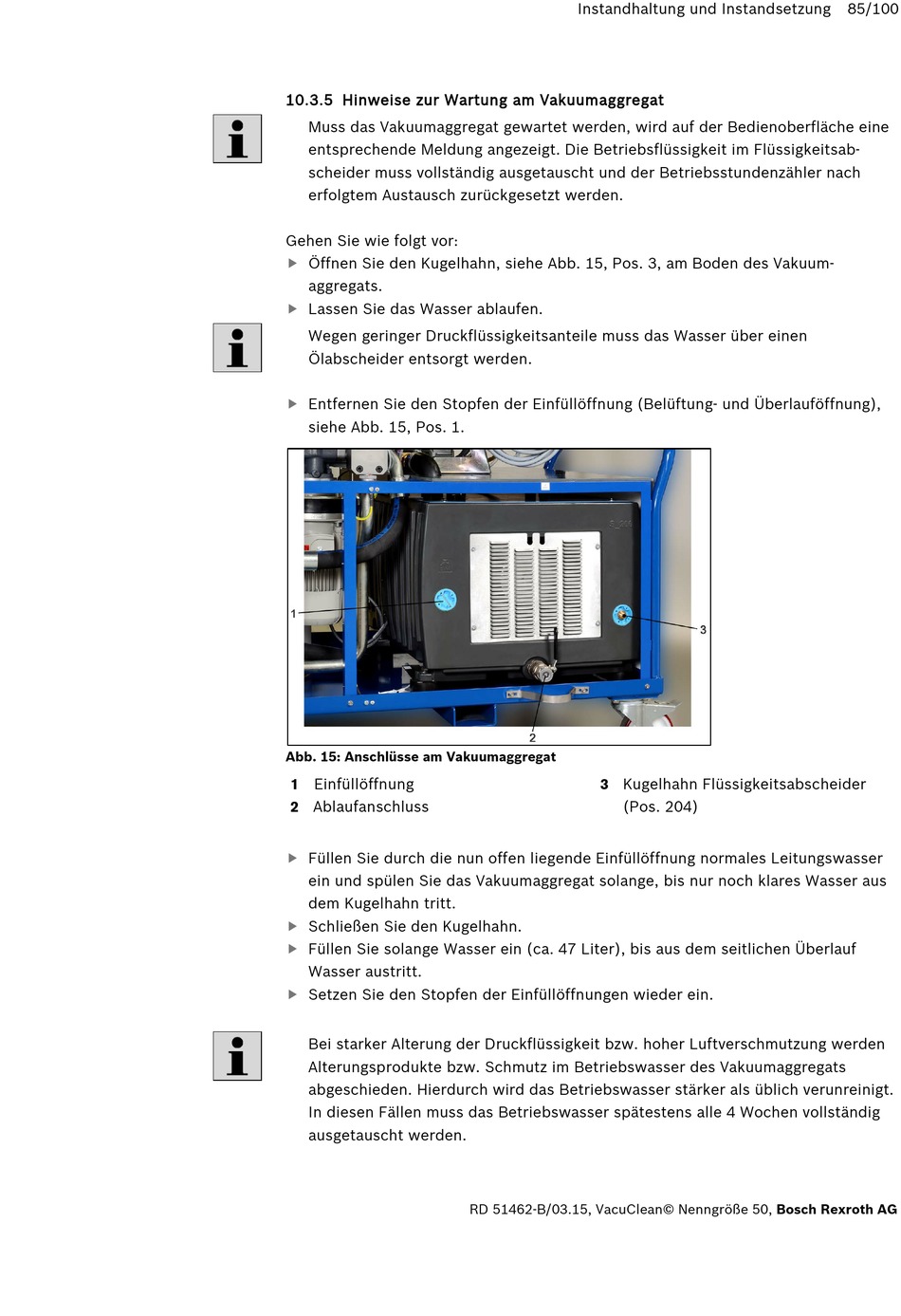

10.3.5 Hinweise zur Wartung am Vakuumaggregat
Muss das Vakuumaggregat gewartet werden, wird auf der Bedienoberfläche eine
entsprechende Meldung angezeigt. Die Betriebsflüssigkeit im Flüssigkeitsab-
scheider muss vollständig ausgetauscht und der Betriebsstundenzähler nach
erfolgtem Austausch zurückgesetzt werden.
Gehen Sie wie folgt vor:
Öffnen Sie den Kugelhahn, siehe Abb. 15, Pos. 3, am Boden des Vakuum-
aggregats.
Lassen Sie das Wasser ablaufen.
Wegen geringer Druckflüssigkeitsanteile muss das Wasser über einen
Ölabscheider entsorgt werden.
Entfernen Sie den Stopfen der Einfüllöffnung (Belüftung- und Überlauföffnung),
siehe Abb. 15, Pos. 1.
Abb. 15: Anschlüsse am Vakuumaggregat
1 Einfüllöffnung
2 Ablaufanschluss
Füllen Sie durch die nun offen liegende Einfüllöffnung normales Leitungswasser
ein und spülen Sie das Vakuumaggregat solange, bis nur noch klares Wasser aus
dem Kugelhahn tritt.
Schließen Sie den Kugelhahn.
Füllen Sie solange Wasser ein (ca. 47 Liter), bis aus dem seitlichen Überlauf
Wasser austritt.
Setzen Sie den Stopfen der Einfüllöffnungen wieder ein.
Bei starker Alterung der Druckflüssigkeit bzw. hoher Luftverschmutzung werden
Alterungsprodukte bzw. Schmutz im Betriebswasser des Vakuumaggregats
abgeschieden. Hierdurch wird das Betriebswasser stärker als üblich verunreinigt.
In diesen Fällen muss das Betriebswasser spätestens alle 4 Wochen vollständig
ausgetauscht werden.
Instandhaltung und Instandsetzung
3 Kugelhahn Flüssigkeitsabscheider
(Pos. 204)
RD 51462-B/03.15, VacuClean© Nenngröße 50, Bosch Rexroth AG
85/100
