Bosch Rexroth VacuClean Betriebsanleitung Seite 26

26/100 Produktbeschreibung
Bosch Rexroth AG, VacuClean© Nenngröße 50, RD 51462-B/03.15

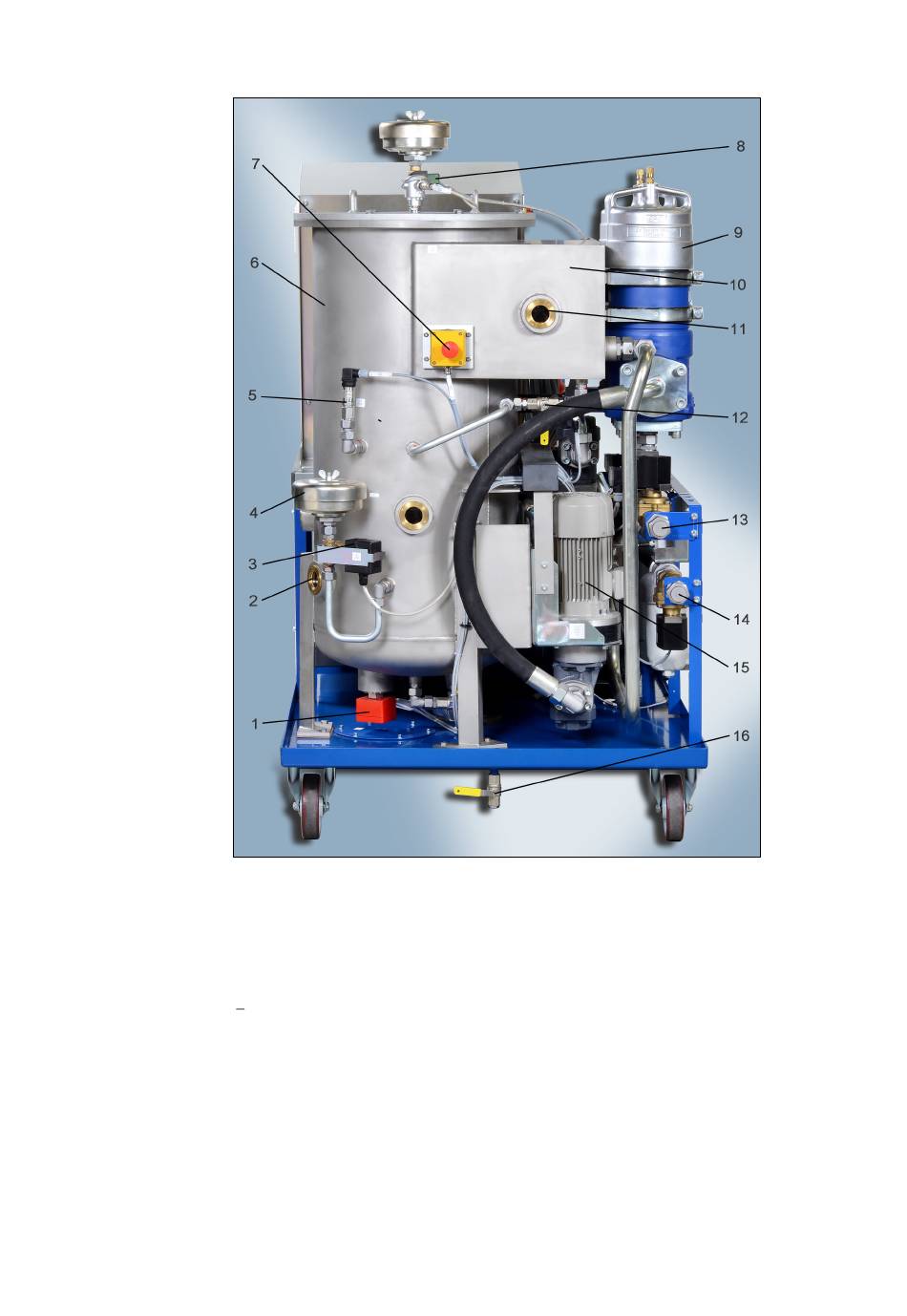

Abb. 3: Ansicht hinten
1 Vakuumkammer Niveauschalter
(Pos. 120)
2 Vakuumkammer Schauglas
3 Vakuumkammer Motorregelventil
(Pos. 150)
4 Vakuumkammer Belüftungsfilter am
Motorregelventil (Pos. 92)
5 Vakuumkammer Drucksensor
(Pos. 130)
6 Vakuumkammer (Pos. 10)
7 Vakuumkammer Not-Halt-Taster
8 Vakuumkammer Temperatursensor
(Pos. 140)
9 Ablaufkreis Hauptfilter (Pos. 85)
10 Vakuumkammer Vorkammer
11 Vakuumkammer Vorkammer
Schauglas
12 Vakuumkammer Kugelhahn der
Vorkammer (Pos. 202)
13 Ablaufkreis Anschluss B (AUS)
14 Zulaufkreis Anschluss A (EIN)
15 Ablaufkreis Pumpenaggregat
(Pos. 70/72)
16 Wagen Ölwanne Kugelhahn
(Pos. 203)
