Bild ÜBERISCHT
Bosch Rexroth AG, VacuClean© Nenngröße 50, RD 51462-B/03.15
Betätigen Sie im Bild STARTMENÜ die bildabhängige Funktionstaste ÜBERSICHT.

Am Bedienpanel erscheint das Bild ÜBERSICHT:

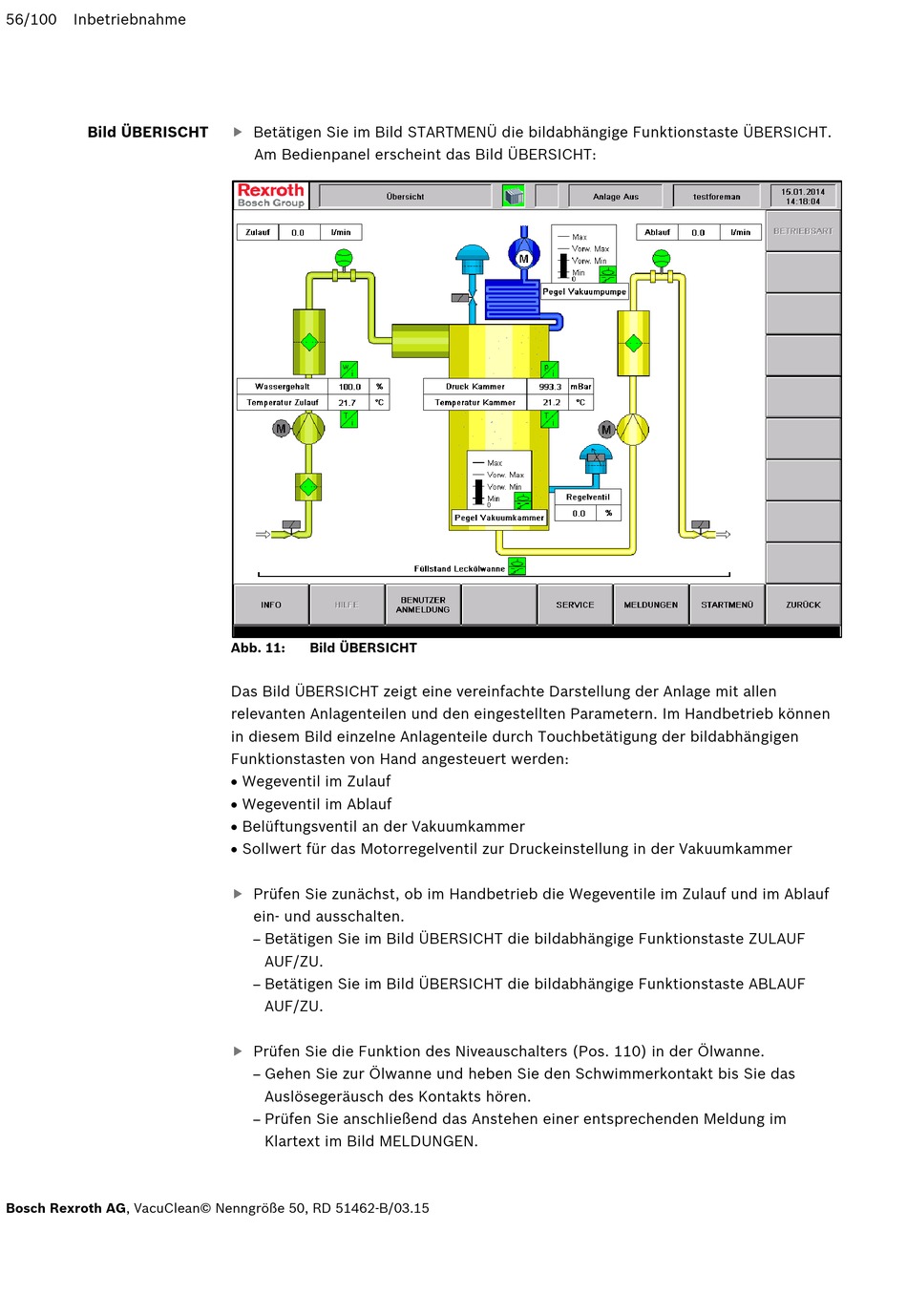

Abb. 11: Bild ÜBERSICHT
Das Bild ÜBERSICHT zeigt eine vereinfachte Darstellung der Anlage mit allen
relevanten Anlagenteilen und den eingestellten Parametern. Im Handbetrieb können
in diesem Bild einzelne Anlagenteile durch Touchbetätigung der bildabhängigen
Funktionstasten von Hand angesteuert werden:
• Wegeventil im Zulauf
• Wegeventil im Ablauf
• Belüftungsventil an der Vakuumkammer
• Sollwert für das Motorregelventil zur Druckeinstellung in der Vakuumkammer
Prüfen Sie zunächst, ob im Handbetrieb die Wegeventile im Zulauf und im Ablauf

ein- und ausschalten.
Betätigen Sie im Bild ÜBERSICHT die bildabhängige Funktionstaste ZULAUF
–
AUF/ZU.
Betätigen Sie im Bild ÜBERSICHT die bildabhängige Funktionstaste ABLAUF
–
AUF/ZU.
Prüfen Sie die Funktion des Niveauschalters (Pos. 110) in der Ölwanne.

Gehen Sie zur Ölwanne und heben Sie den Schwimmerkontakt bis Sie das
–
Auslösegeräusch des Kontakts hören.
Prüfen Sie anschließend das Anstehen einer entsprechenden Meldung im
–
Klartext im Bild MELDUNGEN.
