68/100 Betrieb
Druck in der
Vakuumkammer
Volumenstrom der
Ablaufpumpe
Bosch Rexroth AG, VacuClean© Nenngröße 50, RD 51462-B/03.15

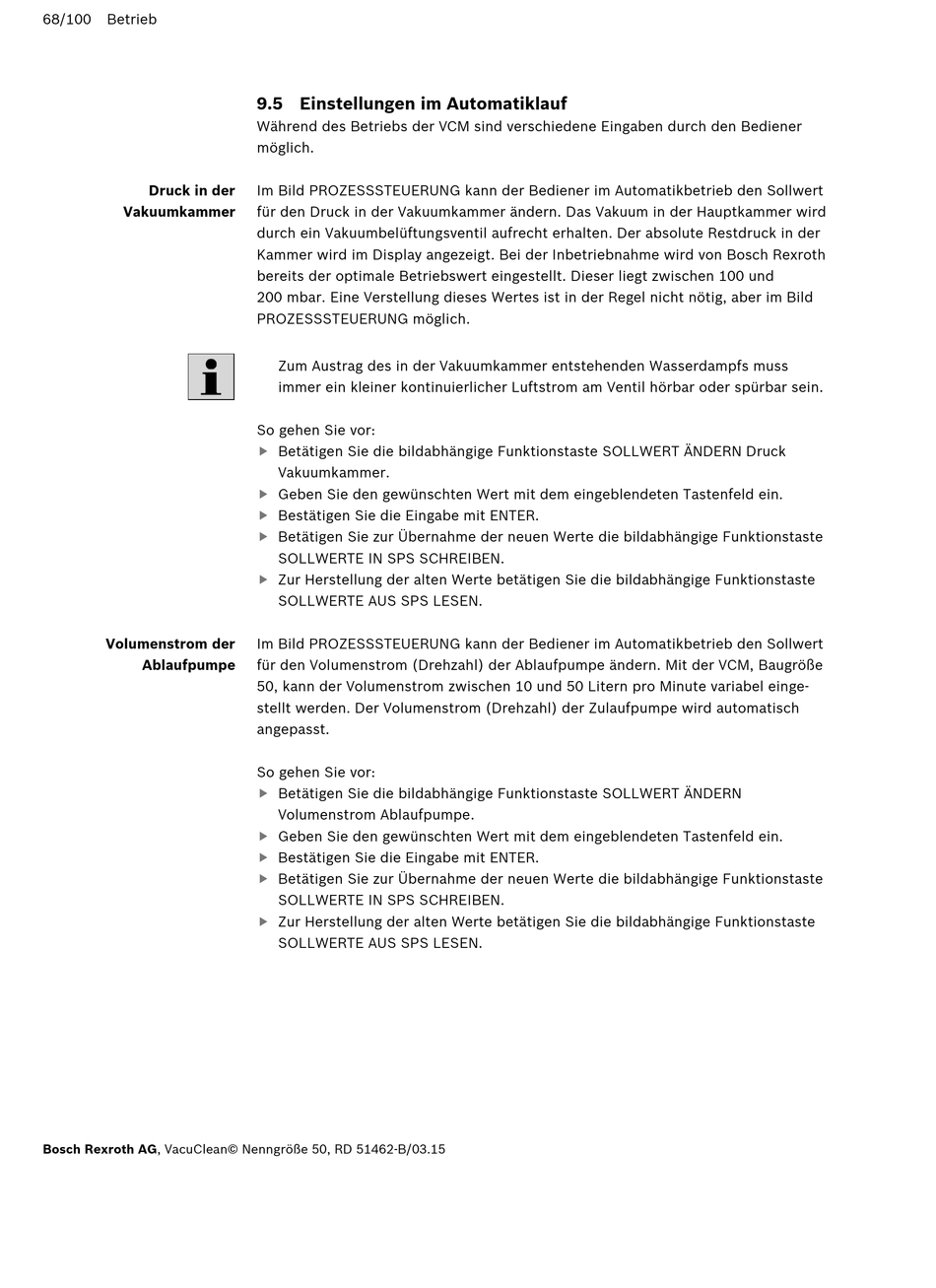

9.5 Einstellungen im Automatiklauf

Während des Betriebs der VCM sind verschiedene Eingaben durch den Bediener
möglich.
Im Bild PROZESSSTEUERUNG kann der Bediener im Automatikbetrieb den Sollwert
für den Druck in der Vakuumkammer ändern. Das Vakuum in der Hauptkammer wird
durch ein Vakuumbelüftungsventil aufrecht erhalten. Der absolute Restdruck in der
Kammer wird im Display angezeigt. Bei der Inbetriebnahme wird von Bosch Rexroth
bereits der optimale Betriebswert eingestellt. Dieser liegt zwischen 100 und
200 mbar. Eine Verstellung dieses Wertes ist in der Regel nicht nötig, aber im Bild
PROZESSSTEUERUNG möglich.
Zum Austrag des in der Vakuumkammer entstehenden Wasserdampfs muss
immer ein kleiner kontinuierlicher Luftstrom am Ventil hörbar oder spürbar sein.
So gehen Sie vor:
Betätigen Sie die bildabhängige Funktionstaste SOLLWERT ÄNDERN Druck

Vakuumkammer.
Geben Sie den gewünschten Wert mit dem eingeblendeten Tastenfeld ein.

Bestätigen Sie die Eingabe mit ENTER.

Betätigen Sie zur Übernahme der neuen Werte die bildabhängige Funktionstaste

SOLLWERTE IN SPS SCHREIBEN.
Zur Herstellung der alten Werte betätigen Sie die bildabhängige Funktionstaste

SOLLWERTE AUS SPS LESEN.
Im Bild PROZESSSTEUERUNG kann der Bediener im Automatikbetrieb den Sollwert
für den Volumenstrom (Drehzahl) der Ablaufpumpe ändern. Mit der VCM, Baugröße
50, kann der Volumenstrom zwischen 10 und 50 Litern pro Minute variabel einge-
stellt werden. Der Volumenstrom (Drehzahl) der Zulaufpumpe wird automatisch
angepasst.
So gehen Sie vor:
Betätigen Sie die bildabhängige Funktionstaste SOLLWERT ÄNDERN

Volumenstrom Ablaufpumpe.
Geben Sie den gewünschten Wert mit dem eingeblendeten Tastenfeld ein.

Bestätigen Sie die Eingabe mit ENTER.

Betätigen Sie zur Übernahme der neuen Werte die bildabhängige Funktionstaste

SOLLWERTE IN SPS SCHREIBEN.
Zur Herstellung der alten Werte betätigen Sie die bildabhängige Funktionstaste

SOLLWERTE AUS SPS LESEN.
