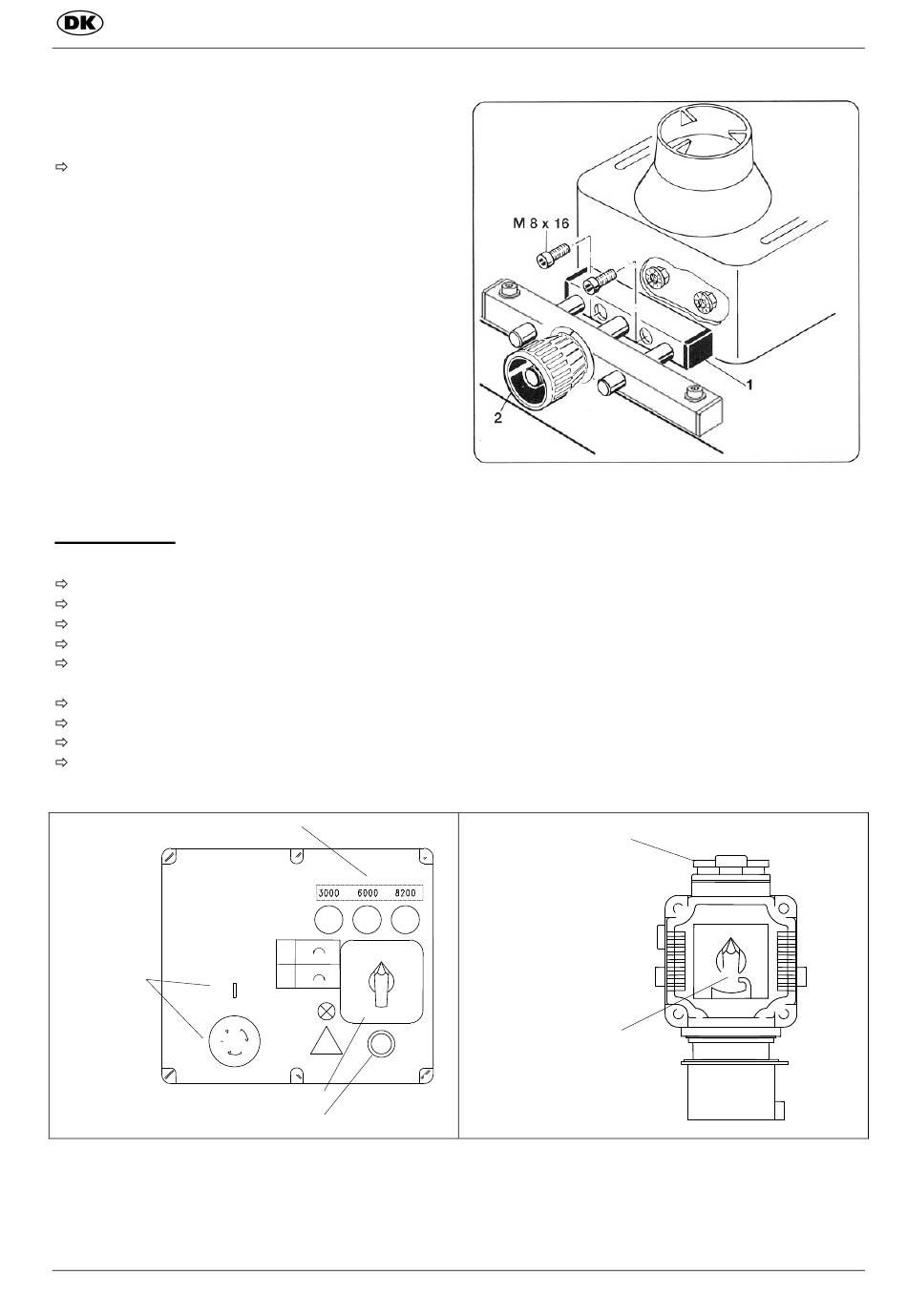

Fig.: „E"
Montering af buefræseanlægget på maskinbordet
Montér buefræseanlægget på bordpladen med 2
cylinderskruer og 2 skiver.

El-tilslutning

Fig.: "F"
Slut maskinen til nettet med CEE-stik, forsyningsledningen skal være sikret med 16 A.
Flyt hovedafbryderen på CEE-stikket til pos.
Fremføringsapparatet kan tilsluttes i den ekstra stikkontakt.
Indikatorlampen for omdrejningstal viser det indstillede omdrejningstal.
Ved hjælp af en retningsomskifter kan spindlens omdrejningsretning skiftes til venstre-højrerotation. Den
gule kontrollampe lyser ved højrerotation.
Tryk på den grønne trykknap på driftskontakten, fræsespindlen aktiveres.
Tryk på det røde paddetryk for at slukke, fræsespindlen bremses ned inden for 10 sek.
Hvis der slukkes for fræsespindlen på hovedafbryderen (CEE-stik), er bremsefunktionen virkningsløs!
Drej hovedafbryderen til pos. O; derved er motoren uden spænding.
Fig.: "F"
Indikatorlampe
Drifts-
kontakt
Grøn sikkerhedsknap
1902104852
1
1
2
2
!
Ach
Recht
tun
slauf
Retn.-omskifter
Fig.: „E"
Ekstra
kontakt
Hoved-
afbryder
Dokumentation
0
I
