Wartung

Wartungs-, Instandsetzungs- und Reinigungsarbeiten
sowie Funktionsstörungen nur bei ausgeschaltetem
Antrieb vornehmen.
Hauptschalter in 0-Stellung schalten oder Netz-
stecker ziehen!
Sämtliche Schutz- und Sicherheitseinrichtun-
gen müssen nach abgeschlossenen Reparatur-
und Wartungsarbeiten sofort wieder montiert
werden.
Die Maschinentische immer harzfrei halten. Sie
erhalten bei Ihrem SCHEPPACH-Fachhändler
Pharmol Harzentferner Konzentrat Art Nr. 6100
9700.
Die Verstellspindel der Höhenverstellung, deren
Lagerung sowie die Triebwelle gelegentlich reini-
gen und ölen.

Positionsanzeigenkorrektur

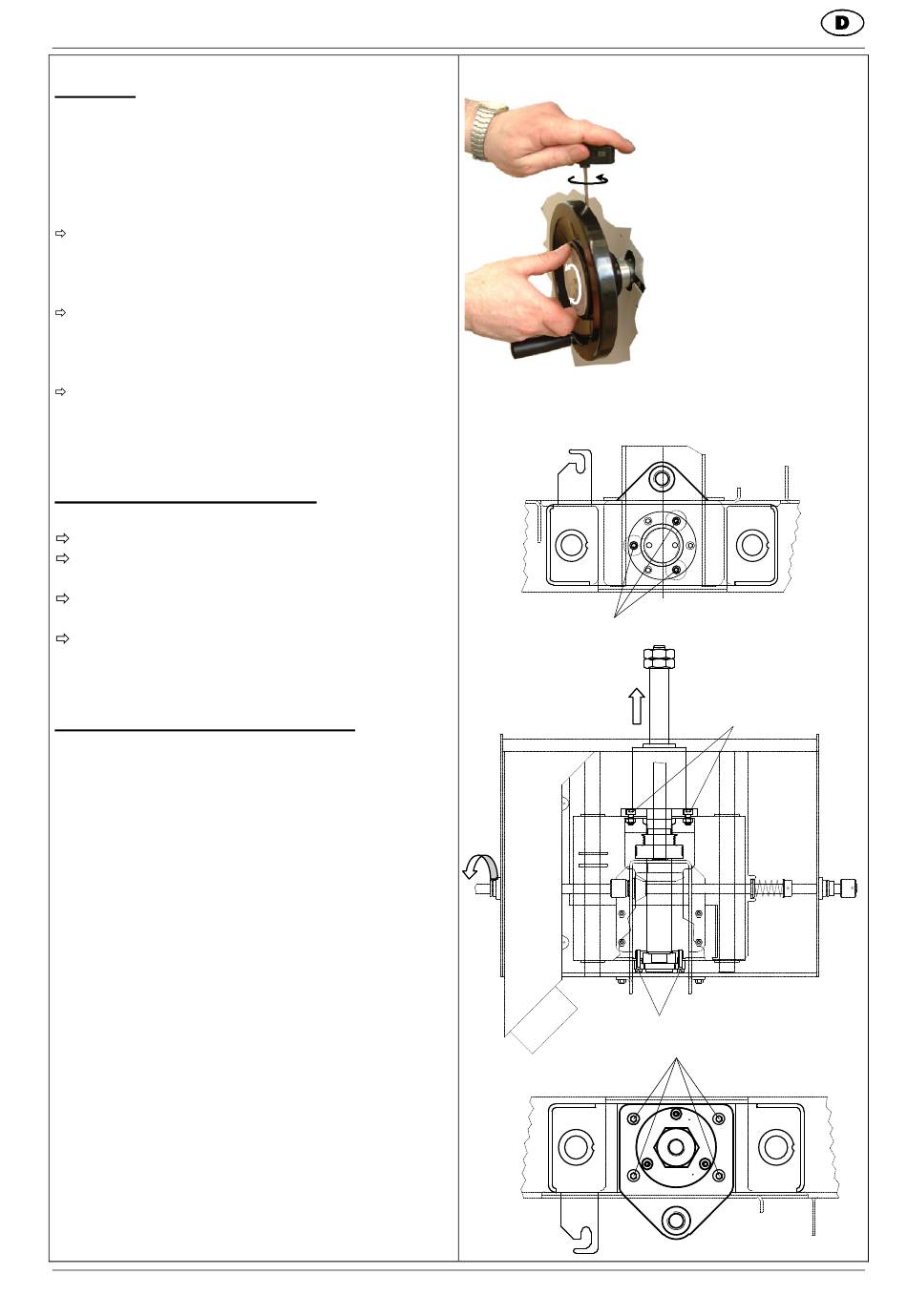

Abb. ''X"
Die Skala kann auf Wunsch nachkorrigiert werden.
Die seitlichen Befestigungsschraube am Handrad
lösen.
Die Skala am Positionsanzeiger durch drehen auf
richtiges Maß einstellen.
Die Befestigungsschraube am Handrad wieder
anziehen. (Nur leicht klemmen)

Riemen (Rippenband) wechseln

Abb. ''Y"
Durch natürlichen Verschleiß kann ein Auswechseln
des Rippenbandes erforderlich werden.
Rückseitigen Maschinendeckel öffnen.
-
Riemenspanneinrichtung lösen
-
Die 4 Befestigungsschrauben (1) der oberen
-
Spindellagerung lösen.
Die 3 Befestigungsschrauben (2) der unteren
-
Spindellagerung lösen.
Mit Hilfe der Höhenverstellung die Frässpindel
-
nach oben herausdrehen.
Rippenband auswechseln.
-
Die Frässpindel einführen. Achtung: das Gewin-
-
de der unteren Spindellagerung muß mit den Be-
festigungslöchern fluchten.
Die Montage der unteren und oberen Spindella-
-
gerung erfolgt in umgekehrter Reihenfolge.
Seite 24
Abb. ''X"
