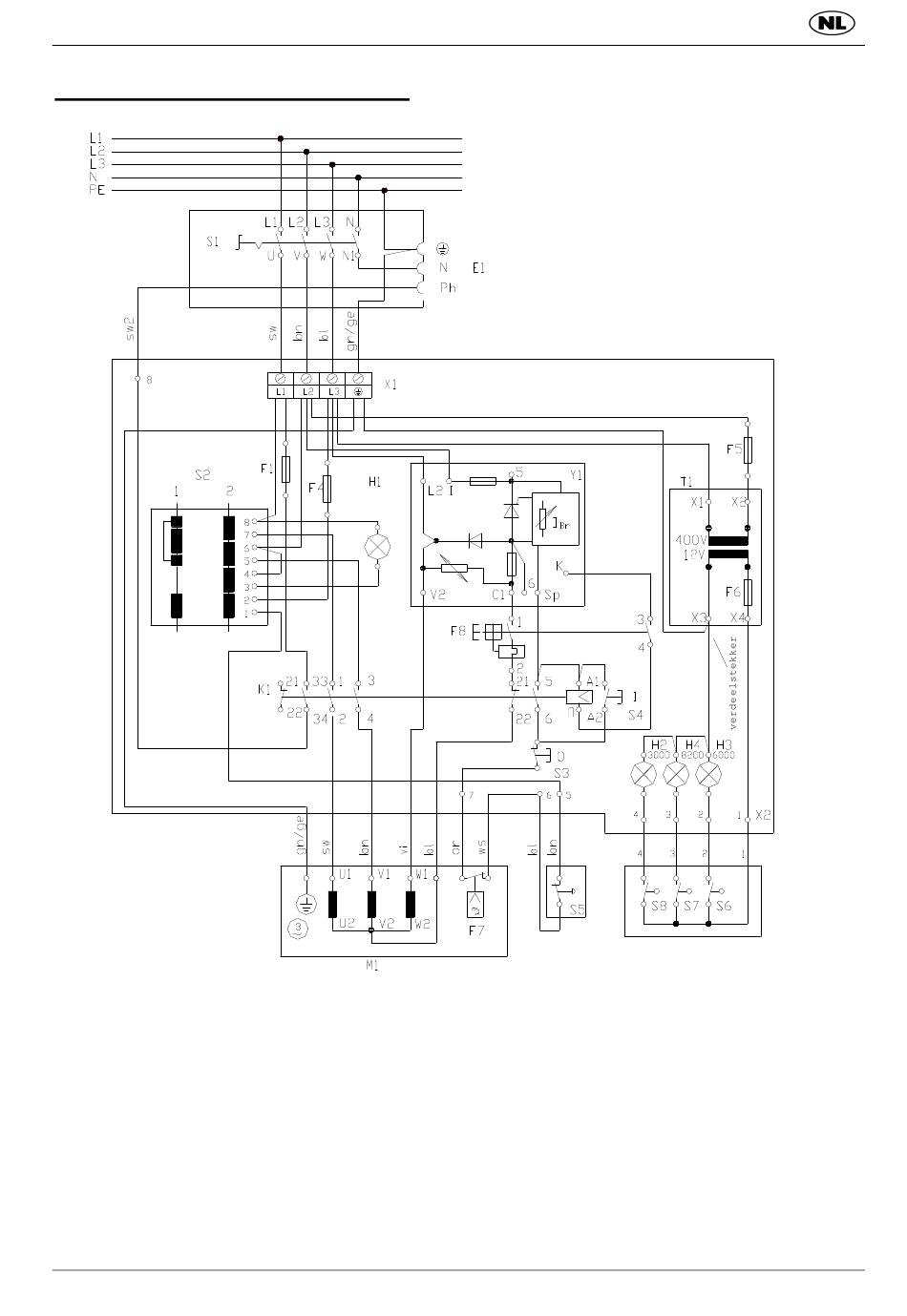

Schakelschema 380-420V / 50Hz

F1 zekering stopcontact
F4 zekering besturing
F5 primaire transformator
F5.1 primaire transformator
F6 secundaire transformator
F7 wikkelthermostaat
F8 uitschakeling remstroom
S1 hoofdschakelaar
S2 omkeerschakelaar met mech.
schakelblokkering
S3 stop
S4 start
S5 eindschakelaar
S6-S8 toerentalindicatie
H1 lampje rechtsdraaiend
H1-H3 toerentalindicatie
K1 hoofdveiligheidsschakelaar
Y1 remelektronica
T1 transformator
E1 inbouwstopcontact
K1 hoofdveiligheidsschakelaar
M1 aandrijfmotor
Pagina 66
rechtsdraaiend
2A T
1A T
100mA T
100mA T
160mA T
eindschakelaar
toerentalindicatie
1902104852
