Manutenção
Realizar apenas trabalhos de manutenção,
reparação, limpeza assim como distúrbios de funções
com a máquina desligada.
Colocar o interruptor central em posição 0 ao
desconectar a ficha!
Todos os dispositivos de protecção e
segurança devem ser montados novamente
depois de terminados os trabalhos de
reparação e manutenção.
Manter a máquina sempre sem resina. No seu
distribuidor de IXES você dispõe de Concentrado
de Pharmol retira resina Art Nr. 6100 9700.
Limpar e lubrificar de vez em quando o Eixo
regulável da regulagem da altura, a sua
armazenagem assim como o eixo de
accionamento.

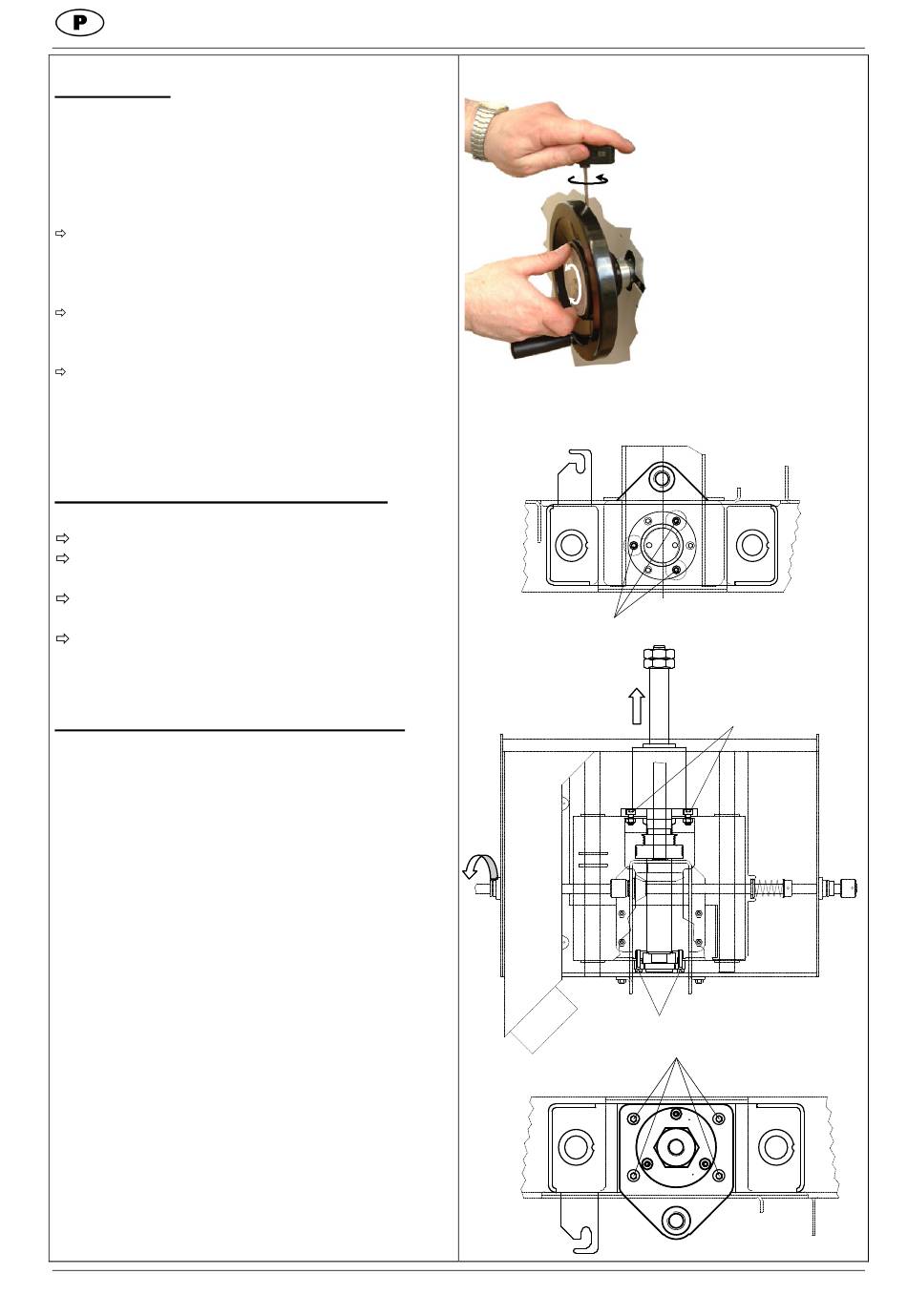

Correcção da posição do indicador
Fig. ''X"
Se deseja a escala pode ser corrigida de novo.
Afrouxar os parafusos de fixação laterais na roda
manual.
Através de girar colocar a medida correcta na
escala do indicador.
Apertar de novo o parafuso de fixação na roda
manual. (apertar levemente)
Câmbio da correia (correia de alheta)
Fig. ''Y"
Pelo desgaste natural pode ser necessário um
câmbio da correia de alheta.
Abrir a tampa do verso da máquina.
-
Afrouxar o tensor da correia
-
Afrouxar os 4 parafusos de fixação (1) do
-
rolamento superior do eixo.
Afrouxar os 3 parafusos de fixação (2) do
-
rolamento inferior do eixo.
Com ajuda da regulagem de altura desparafusar
-
o eixo de fresar para cima.
Cambiar a banda da correia de alheta
-
Introduzir o eixo de fresar. Atenção: a rosca do
-
rolamento do eixo inferior deve estar alinhada
com as perfurações de sujeição.
A montagem do rolamento inferior e superior
-
deve realizar-se em sequência inversa.
1902104852
Fig. ''X"
Fig. ''Y"
Vista de baixo
2
Exposição de corte
.
.
.
.
.
.
Vista de cima
Documentação
. .
. .
. .
1
.
.
.
.
.
.
2
1
. .
. .
