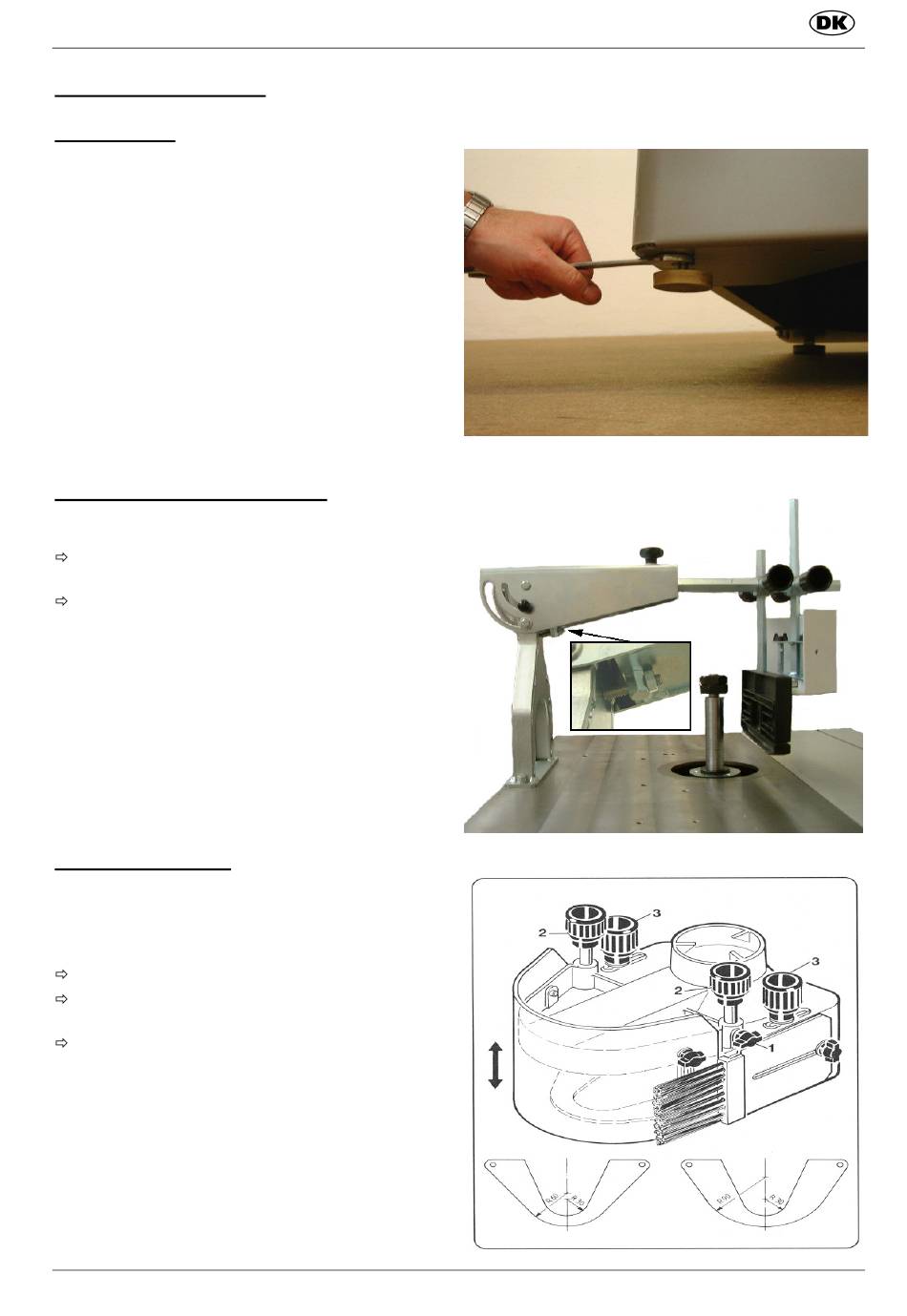

Opstilling og justering

Højdeudligning
Fig. "A"
Maskinen står på 4 justerbare gummibuffere.
Udlign ujævnheder i gulvet. Løsn de nederste
sekskantmøtrikker vha. en nøgle og drej
gummibufferne ind og ud, så de passer..
Stram sekskantmøtrikkerne igen (drej kontra).

Beskyttelses- og trykanordning

Fig.: „C"
Montér beskyttelses- og trykanordningen på
bordpladen med to cylinderskruer og to skiver (1).
Indstil beskyttelses- og trykanordningen i en ret
vinkel i forhold til bordpladen vha. stilleskruen (2).
Buefræsningsanlæg
Fig.: „D"
Bueanlægsplader
Bueanlægspladen R 90 er monteret.
Bueanlægspladen R 60 skal om nødvendigt
udskiftes med R 90.
Løsn vingemøtrikkerne (1) til venstre og højre,
drej håndtagene (2) ud.
Side 88
Fig.: „A"
Fig.: „C"
Fig. „D"
