Boogfreesaanslag
Gebruik van de boogfreesaanslagplaten
Freesgereedschap Ø Boogfreesaanslagplaat
Ø100 - 120 mm R 60 mm
tot Ø140 mm R 90 mm
De correcte instelling van de boogfreesaanslag vindt
plaats aan de hand van de diameter van het
freesgereedschap, de dikte van het te bewerken
werkstuk en de gewenste freesdiepte.

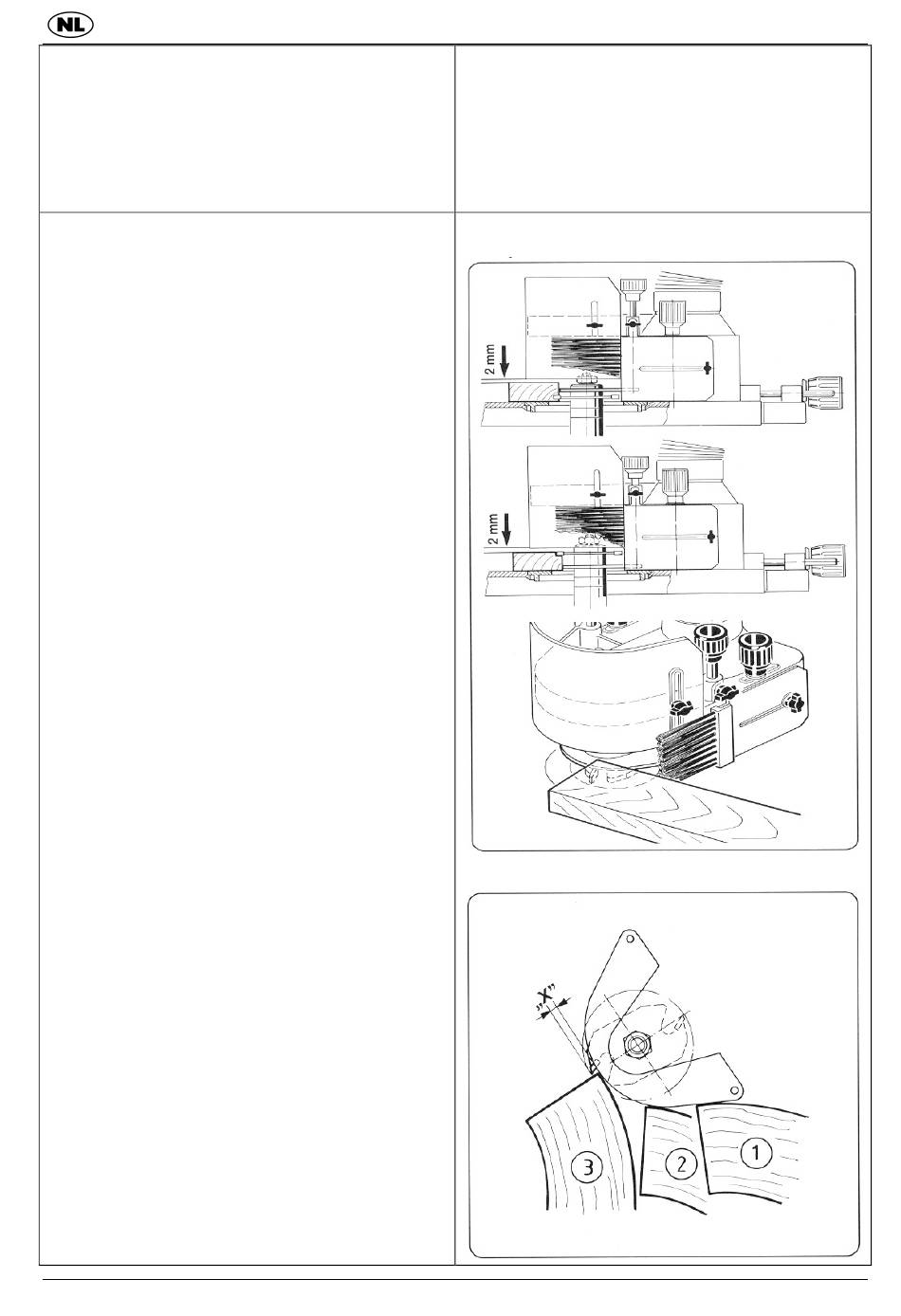

Afb."I"
Instellingen
Als algemene regel geldt dat het freesgereedschap
onderaan moet zijn geplaatst, als dit mogelijk is. De
boogfreesaanslagplaat ligt er bovenop.
Stel het freesgereedschap op de gewenste
-
werkhoogte in.
Stel de boogfreesaanslagplaat (R 60 of R 90) in
-
aan de hand van de dikte van het werkstuk en de
werkdiepte.
Laat het veiligheidscherm zakken tot op 2 mm
-
boven het werkstuk.
Plaats de borstels langs beide kanten van het
-
werkstuk, zodat freesspaanders bij het werken
worden verwijderd.
Afb."J"
Buitenradiussen
Geleid het werkstuk voor het frezen van
buitenradiussen langs de boogaanslagplaat. Een
optimale freesdiepte wordt bereikt in de stand (3) „X".
1902104852
Afb. „I"
Afb."J"
