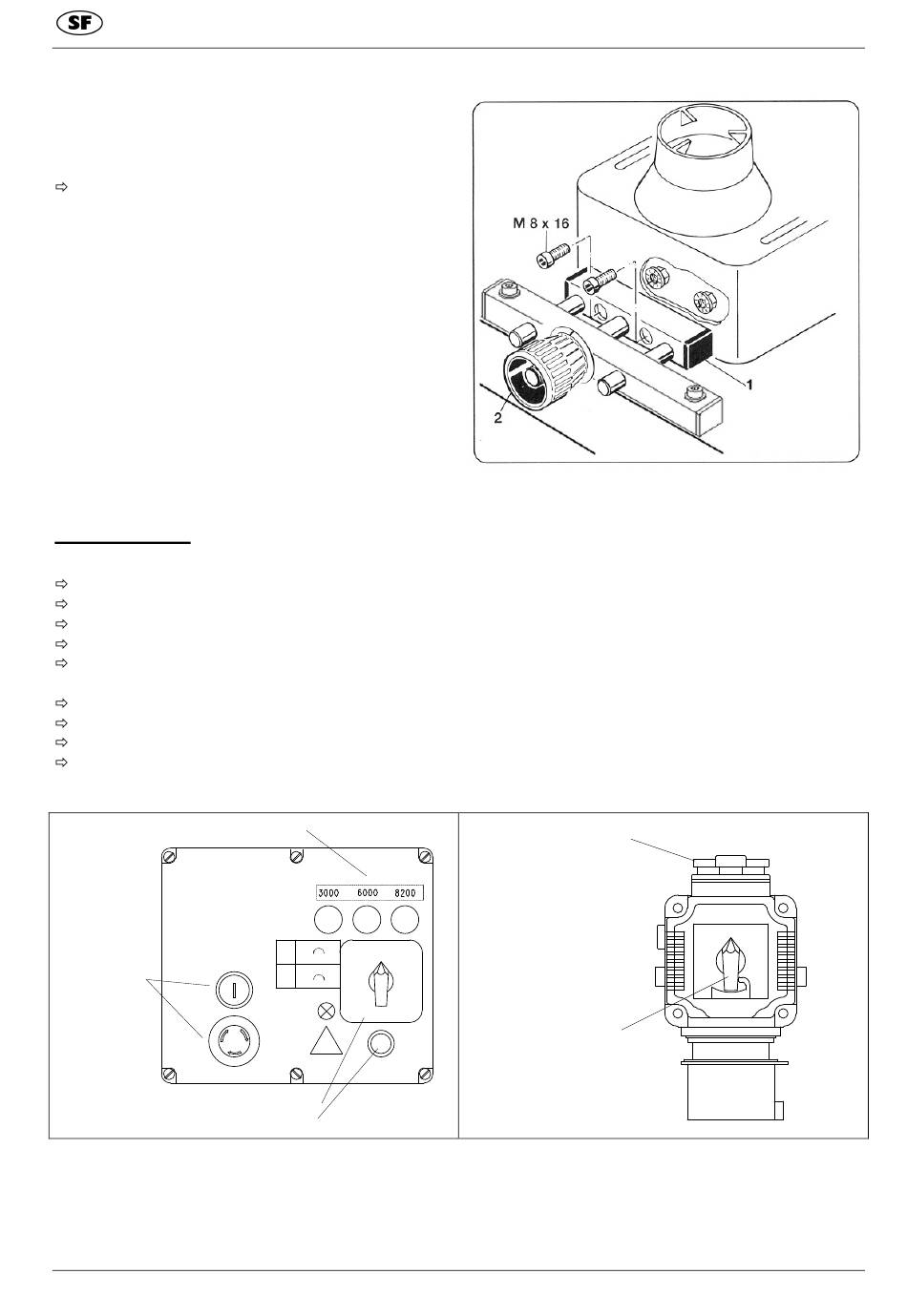

Kuva „E"
Asenna kaarevien kappaleiden jyrsinohjain
koneen pöydälle.
Kiinnitä kaarevien kappaleiden jyrsinohjain
pöytätasoon kahdella lieriökantaruuvilla ja
aluslevyllä.
Sähköliitännät
Kuva "F"
Liitä kone sähköverkkoon CEE-pistokkeella, syöttöjohto on suojattava 16 A sulakkeilla.
Kytke CEE-pistokkeen pääkytkin asentoon I.
Lisäpistorasiaan voidaan kytkeä syöttölaite.
Kierrosluvun merkkivalo osoittaa asetetun kierrosluvun.
Kääntökytkimen avulla karan pyörimisuunta voidaan vaihtaa (joko myötä- tai vastapäivään). Kun on
asetettu pyöriminen myötäpäivään, keltainen merkkivalo palaa.
Kara lähtee pyörimään, kun painetaan paneelin vihreää painonappia.
Pysäytä painamalla punaista painiketta, jolloin kara jarrutetaan pyssähdyksiin 10 sekunissa.
Jos jyrsinkara pysäytetään pääkytkimestä (CEE-pistokeessa), jarrutus ei toimi.
Kytke pääkytkin O-asentoon, jolloin moottori on jännitteetön.
Kuva "F"
Kierroslukumerkkivalot
Drehzahlanzeigelampen
Käyttökytkin
Betriebsschalter
grüner Sicherheitsknopf Vihreä turvanappi
1902104852
1
1
2
2
!
Huom!
Achtung
myötäpäiv
ään
Rechtslauf
Kääntökytkin
Wendeschalter
Kuva „E"
Lisälaitepistorasia Zusatzsteckdose
Pääkytkin
Hauptschalter
Käyttöohje
0
I
