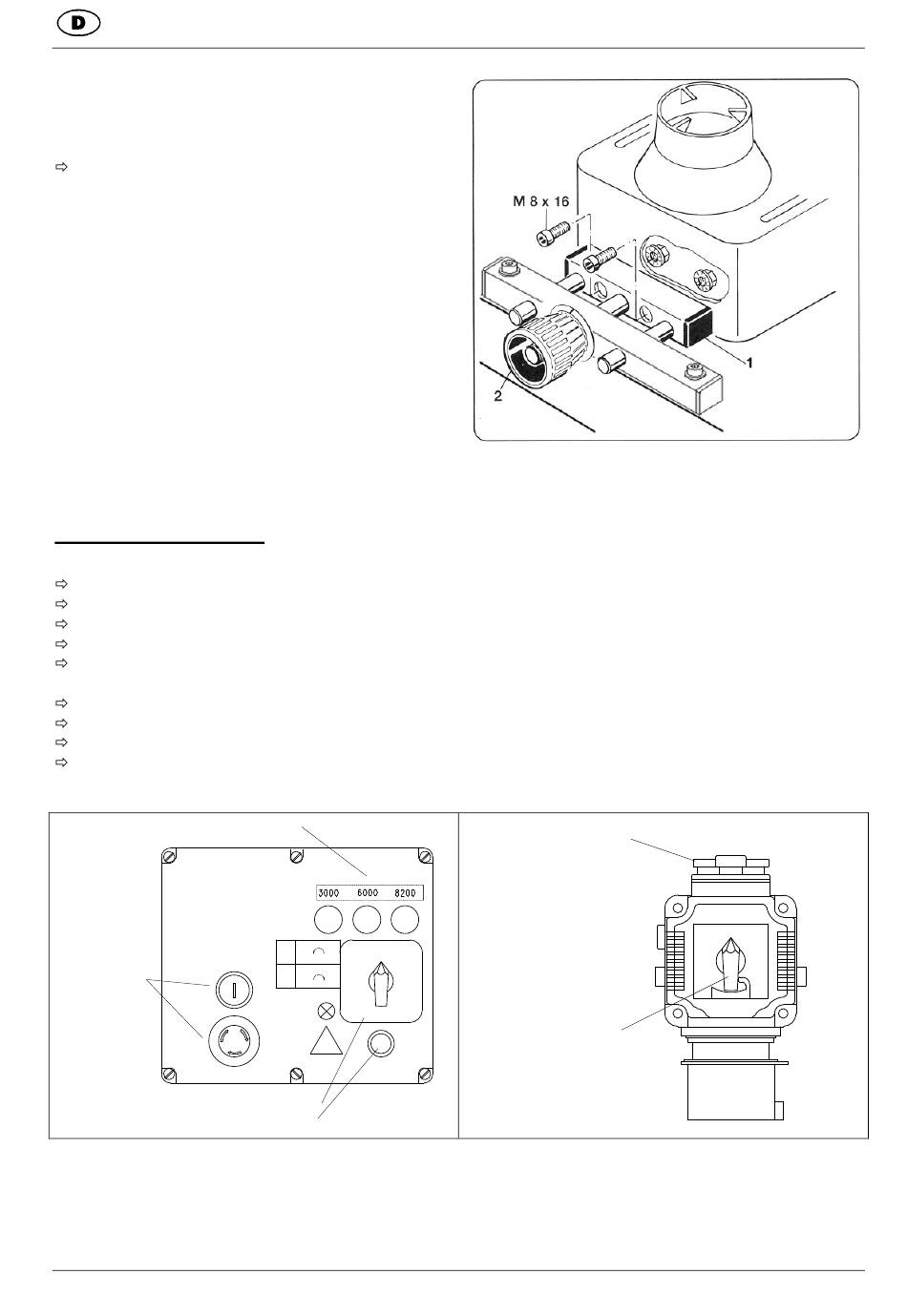

Abb.: „E"
Bogenfräsanschlag auf Maschinentisch montieren
Den Bogenfräsanschlag mit je 2 Zylinderschrau-
ben und Scheiben auf die Tischplatte montieren.
Elektrischer Anschluß
Abb.: "F"
Die Maschine mit CEE-Stecker am Netz anschließen, Zuleitung muß mit 16 A abgesichert sein.
Hauptschalter an CEE-Stecker in I-Stellung schalten
An der Zusatzsteckdose kann der Vorschubapparat angeschlossen werden.
Die Drehzahlanzeigelampen zeigen die eingestellte Drehzahl an.
Mit Hilfe des Wendeschalters kann die Drehrichtung der Spindel auf Links-Rechtslauf umgeschaltet wer-
den. Bei Rechtslauf leuchtet die gelbe Kontrollampe auf.
Am Betriebsschalter den grünen Drucktaster drücken, die Frässpindel läuft an.
Zum Ausschalten den roten Pilzknopf drücken, Frässpindel wird innerhalb 10sec. abgebremst.
Beim Ausschalten der Frässpindel am Hauptschalter (CEE-Stecker) ist die Bremsfunktion unwirksam!
Hauptschalter in O-Stellung schalten, der Motor ist somit spannungsfrei.
Abb.: "F"
Drehzahlanzeigelampen
Betriebsschalter
grüner Sicherheitsknopf
1902104852
1
1
2
2
!
Achtung
Rechtslauf
Wendeschalter
Abb.: „E"
Zusatzsteckdose
Hauptschalter
Dokumentation
0
I
