Käyttöönotto
Tutustu turvaohjeisiin ennen koneen käyttöönottoa.
Kaikki suoja- ja apulaitteet on asennettava paikalleen ennen käyttöönottoa.
Varustelu-, asetus-, mittaus- ja puhdistustöitä saa tehdä vain moottorin ollessa pysäytettynä. Irrota
verkkopistoke pistorasiasta tai kytke pääkytin O-asentoon ja odota, että työkalu pysähtyy täysin.

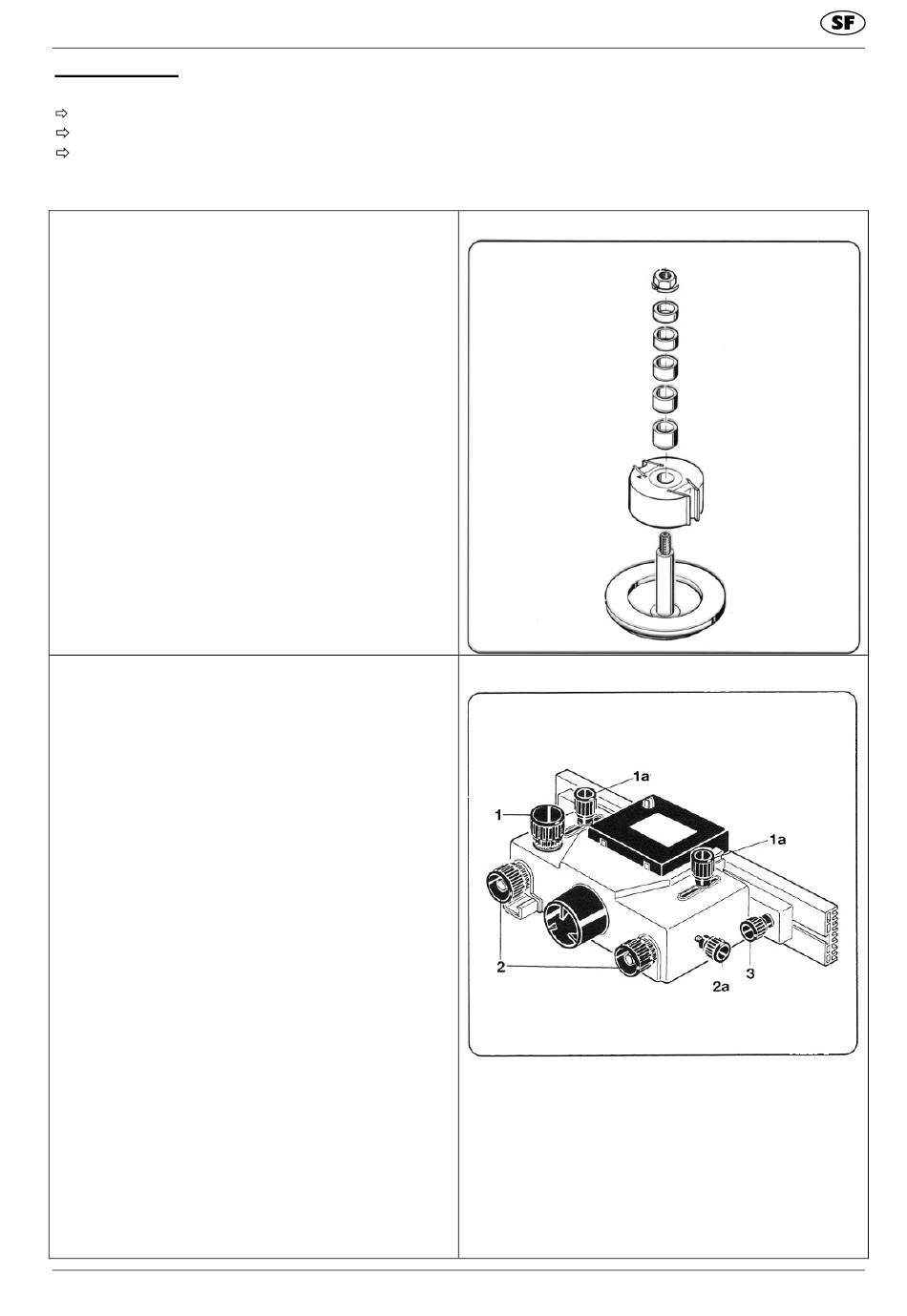

Jyrsintyökalu ja kararengas
Kuva "G"
Tutustukaa erilaisten jyrsintyökalujen
käyttömahdollisuuksiin.
Tällöin voit käyttää työkalulle sopivaa kara-
aukonrengasta Ø115 mm, Ø 145 tai lisävarusteena
saatavaa Ø 65 mm rengasta. Kun käytössä on
peiliovijyrsinr tai kara on vinoasennossa, kara-
aukonrengas ei saa olla paikallaan.
Varmista työkalun oikea pyörimisuunta!
Laita jyrsintyökalu yhdessä karaholkkien kanssa
jyrsikaralle ja kiristäkää karamutteri kunnolla. as.
(kiintoavain SW41).
Huom! Laita jyrsintyökalu aivan alas.
Jyrsinohjain
Kuva"H"
(1) Jyrsintäsyvyyden peruasetus "0–80 mm"
Löysää kaksi nuppia (1a), tee perusasetus (1)
asteikon mukaan.
Asteikon yksi jakoväli vastaa 0,5 mm:ä.
Kun oikea asento on löytynyt, kiristä nupit (1a)
uudelleen.
(2) Jyrsintäsyvyyden hienosäätö
Kiristä nupit (1a) tiukalle niin, että jyrsinohjain pysyy
työkappaleen suunnassa.
Löysää kaksi nuppia (2a) ja tee hienosäätö nupeista
(2). Nuppien yksi jakoväli vastaa 0,1 mm:ä.
Kun oikea asento on löytynyt, kiristä nupit (2a)
uudelleen.
(3) Ohjainkiskon säätö
Löysää kaksi nuppia (3) ja säädä kumpikin
ohjainkisko työkalua vastaavasti.
Aseta ohjainkiskot mahdollisimman lähelle
jyrsintyökalua ja kiristä nupit.
Kummassakin ohjainkiskossa oleva tappi estää
ohjainten vetämisen kokonaan ulos epähuomiossa.
Jos ohjainkisko halutaan vaihtaa, nuppia on
aukaistava reilusti.
sivu 120
Kuva„G"
Kuva „H"
