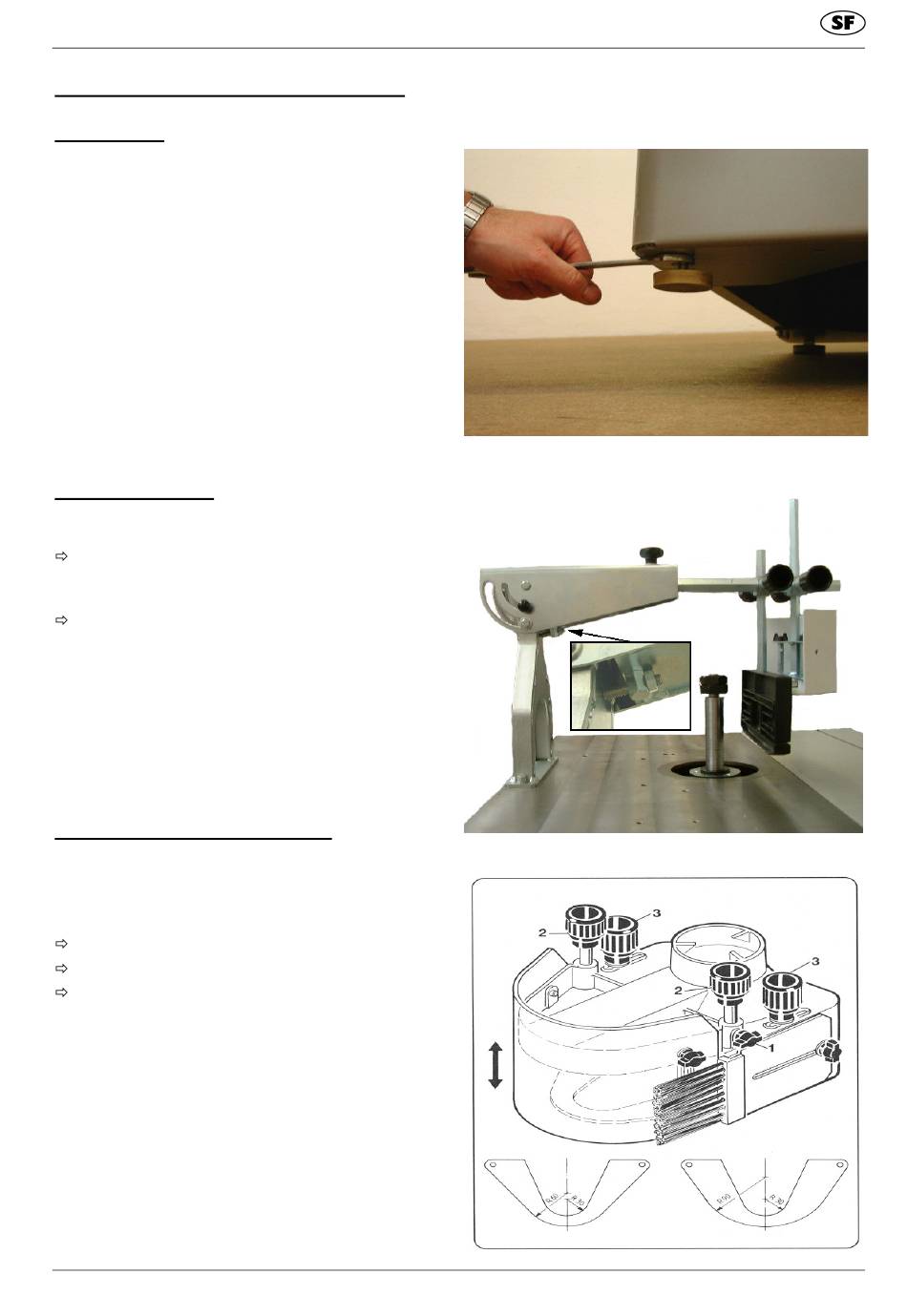

Paikalleen asennus ja asennon säätö
Korkeussäätö
Kuva "A"
Kone seisoo kumipyynyin pehmustetuilla 4
säädettävällä jalalla, joilla voidaan kompensoida
lattian epätasaisuudet.
Löysää alempi mutteri kiintoavaimen avulla ja kierrä
jalkaa sisään tai ulos.
Kiristä mutteri uudelleen.(lukitse)

Paininlaite ja suojus

Kuva „C"
Kiinnitä paininlaite ja suojus kahden
lieriökantaruuvin ja aluslevyjen (1) avulla
pöytätasoon.
Aseta paininlaite ja suojus suoraan kulmaan
pöytätasoon nähden säätöruuvin (2) avulla.

Kaarevien kappaleiden jyrsinohjain

Kuva „D"
Kaariohjainlevyt
Asennettuna on kaariohjainlevy R 90.
Vaihda levyn R 90 tilalle tarvittaessa levy R 60.
Löysää siipimutterit (1) vasemmalla ja oikealla,
kierrä nupit (2) ulos.
sivu 114
Kuva „A"
Kuva: „C"
Kuva „D"
