Elemente des Hauptmenüs
5.2
Wird in den Rekordermodus gewechselt, wird zuerst das Hauptmenü angezeigt. Dies ist verfügbar:
Nach dem Einschalten des Prüfgerätes
Zu jeder Zeit, wenn das
Kopfleiste
Bezeichnung des aktiven Menüs
Durchgeführte Änderung in einem Untermenü, welche noch nicht gespeichert sind, werden
durch ein * Symbol neben der Menüüberschrift angezeigt.
Hauptmenü
Informationsleiste der aktuellen Netzwerkkonfiguration
Funktionssymbole
Aktives Hilfsmenü
Darstellung des Anschlusses am Netzwerk
Erklärung der Symbole
Hauptmenü
5.2.1
In der Mitte des Displays wird das Hauptfenster angezeigt. Das Standardmenü (dargestellt in Fig. 5.2)
enthält:
Aufnahmekonfiguration – Hier können alle Konfigurationen der Parameter zu Messungen
und Aufnahmen wie: Netzwerktyp (z.B. 1-phasig, 3-phasig) oder Zangentypen vorgenom-
men werden.
Aufnahmeanalyse – Analyse der aufgezeichneten Daten sowie „live" Ansicht des Aufnah-
meprozesses
Symbol ausgewählt wird

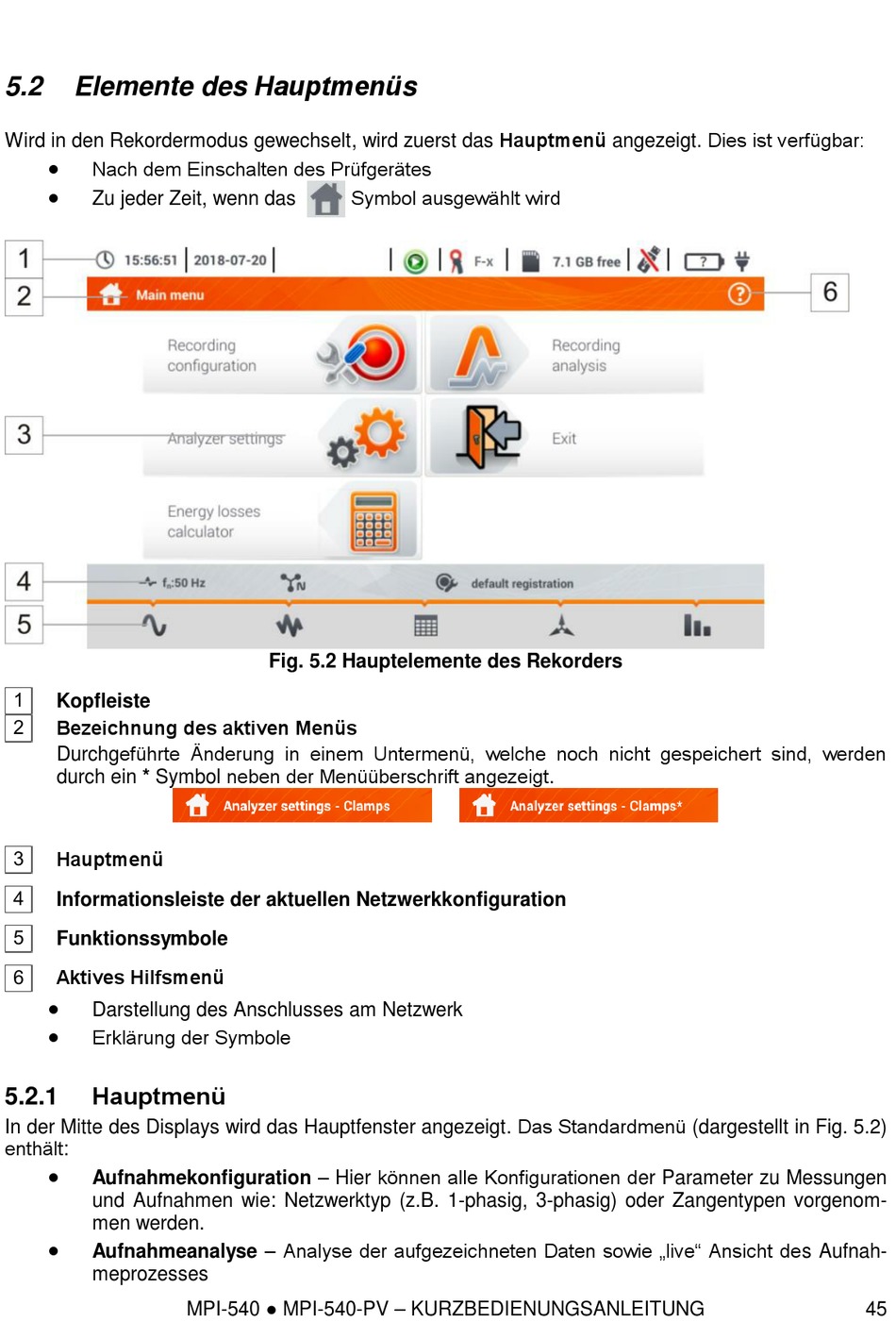

Fig. 5.2 Hauptelemente des Rekorders
MPI-540 ● MPI-540-PV – KURZBEDIENUNGSANLEITUNG
45
