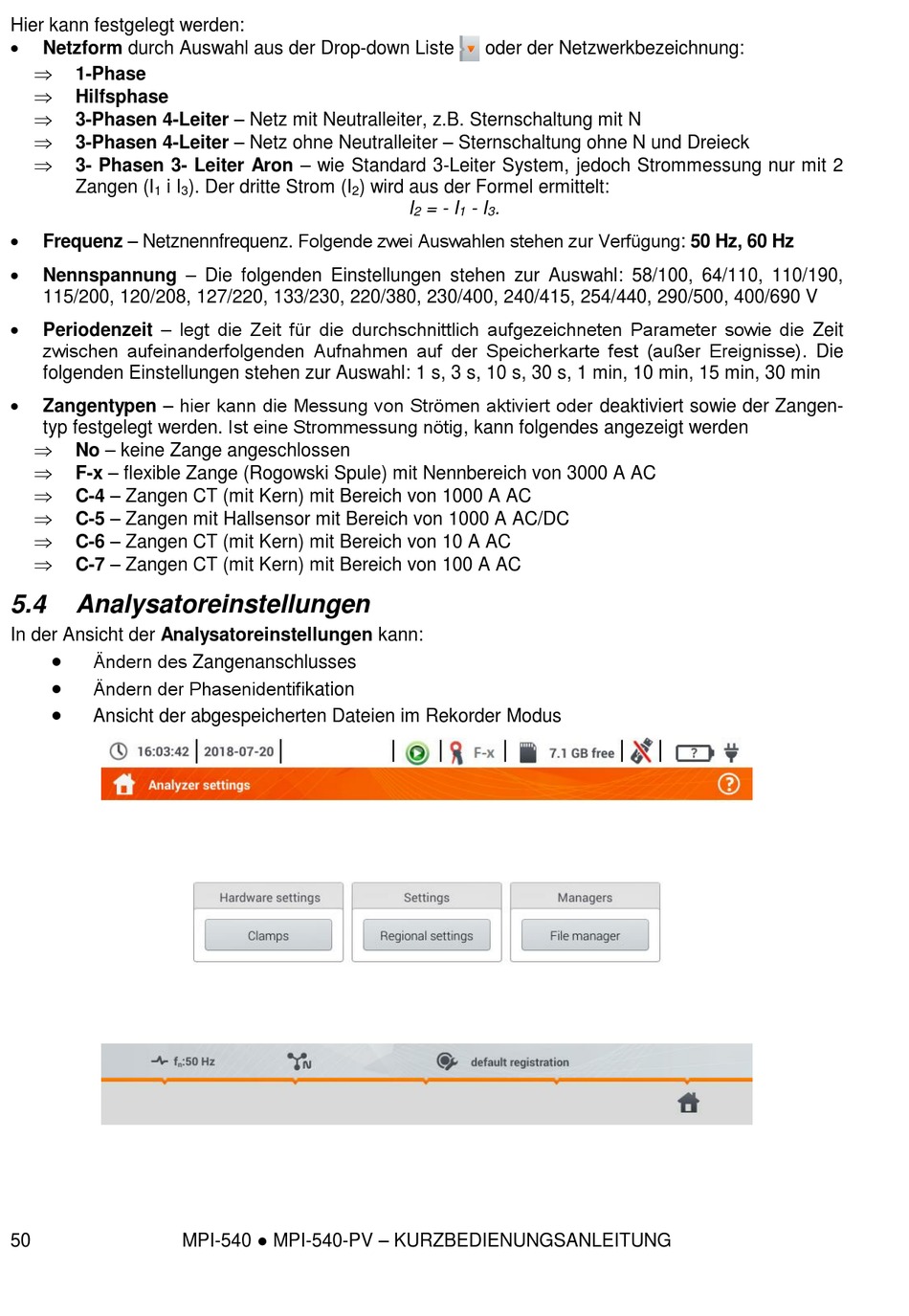

Hier kann festgelegt werden:
Netzform durch Auswahl aus der Drop-down Liste
1-Phase
Hilfsphase
3-Phasen 4-Leiter – Netz mit Neutralleiter, z.B. Sternschaltung mit N
3-Phasen 4-Leiter – Netz ohne Neutralleiter – Sternschaltung ohne N und Dreieck
3- Phasen 3- Leiter Aron – wie Standard 3-Leiter System, jedoch Strommessung nur mit 2
Zangen (I
i I
1
Frequenz – Netznennfrequenz. Folgende zwei Auswahlen stehen zur Verfügung: 50 Hz, 60 Hz
Nennspannung – Die folgenden Einstellungen stehen zur Auswahl: 58/100, 64/110, 110/190,
115/200, 120/208, 127/220, 133/230, 220/380, 230/400, 240/415, 254/440, 290/500, 400/690 V
Periodenzeit – legt die Zeit für die durchschnittlich aufgezeichneten Parameter sowie die Zeit
zwischen aufeinanderfolgenden Aufnahmen auf der Speicherkarte fest (außer Ereignisse). Die
folgenden Einstellungen stehen zur Auswahl: 1 s, 3 s, 10 s, 30 s, 1 min, 10 min, 15 min, 30 min
Zangentypen – hier kann die Messung von Strömen aktiviert oder deaktiviert sowie der Zangen-
typ festgelegt werden. Ist eine Strommessung nötig, kann folgendes angezeigt werden
No – keine Zange angeschlossen
F-x – flexible Zange (Rogowski Spule) mit Nennbereich von 3000 A AC
C-4 – Zangen CT (mit Kern) mit Bereich von 1000 A AC
C-5 – Zangen mit Hallsensor mit Bereich von 1000 A AC/DC
C-6 – Zangen CT (mit Kern) mit Bereich von 10 A AC
C-7 – Zangen CT (mit Kern) mit Bereich von 100 A AC
5.4
Analysatoreinstellungen
In der Ansicht der Analysatoreinstellungen kann:
Ändern des Zangenanschlusses
Ändern der Phasenidentifikation
Ansicht der abgespeicherten Dateien im Rekorder Modus
50
). Der dritte Strom (I
3
MPI-540 ● MPI-540-PV – KURZBEDIENUNGSANLEITUNG
oder der Netzwerkbezeichnung:
) wird aus der Formel ermittelt:
2
I
= - I
- I
.
2
1
3
