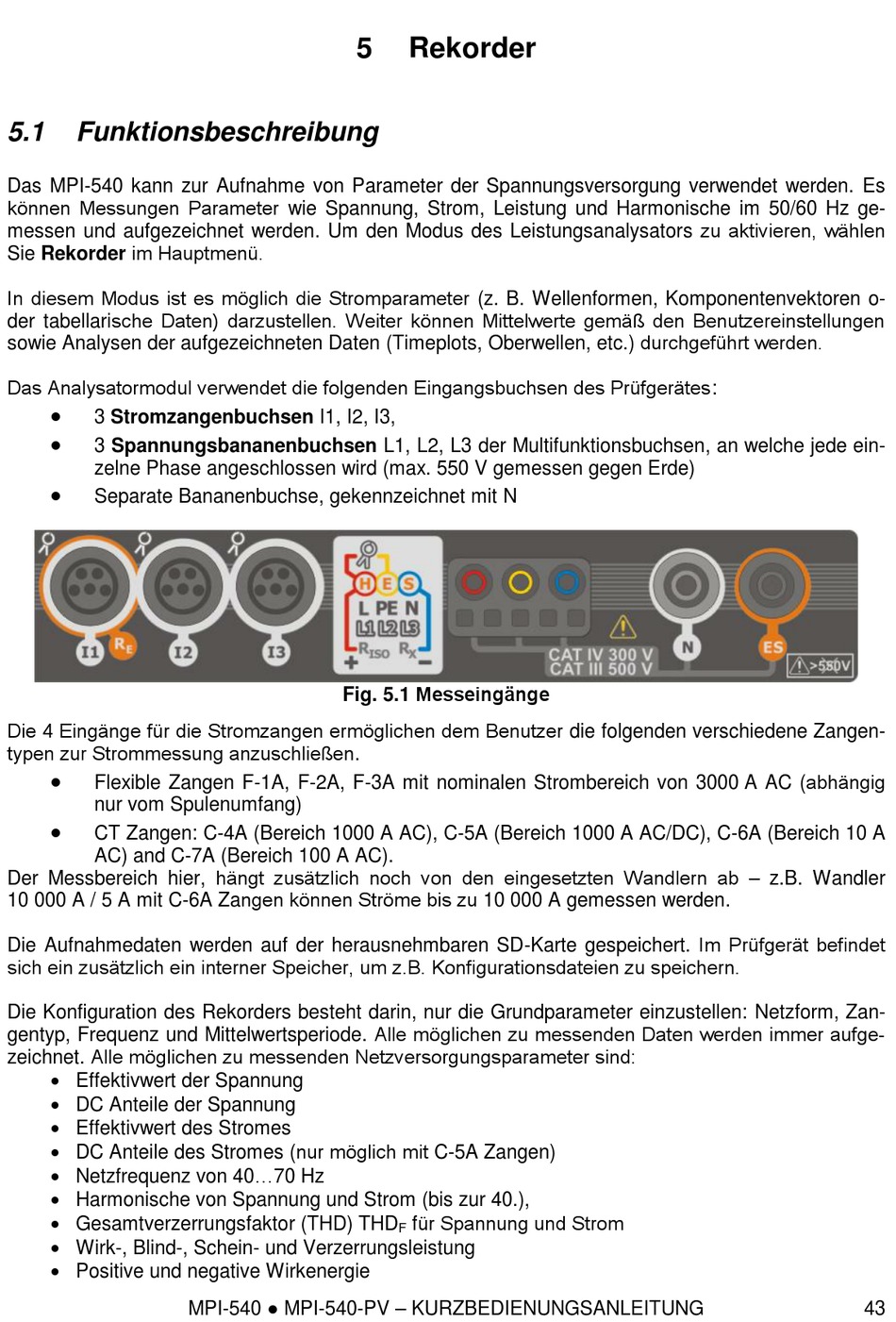

5.1

Funktionsbeschreibung

Das MPI-540 kann zur Aufnahme von Parameter der Spannungsversorgung verwendet werden. Es
können Messungen Parameter wie Spannung, Strom, Leistung und Harmonische im 50/60 Hz ge-
messen und aufgezeichnet werden. Um den Modus des Leistungsanalysators zu aktivieren, wählen
Sie Rekorder im Hauptmenü.
In diesem Modus ist es möglich die Stromparameter (z. B. Wellenformen, Komponentenvektoren o-
der tabellarische Daten) darzustellen. Weiter können Mittelwerte gemäß den Benutzereinstellungen
sowie Analysen der aufgezeichneten Daten (Timeplots, Oberwellen, etc.) durchgeführt werden.
Das Analysatormodul verwendet die folgenden Eingangsbuchsen des Prüfgerätes:
3 Stromzangenbuchsen I1, I2, I3,
3 Spannungsbananenbuchsen L1, L2, L3 der Multifunktionsbuchsen, an welche jede ein-
zelne Phase angeschlossen wird (max. 550 V gemessen gegen Erde)
Separate Bananenbuchse, gekennzeichnet mit N
Die 4 Eingänge für die Stromzangen ermöglichen dem Benutzer die folgenden verschiedene Zangen-
typen zur Strommessung anzuschließen.
Flexible Zangen F-1A, F-2A, F-3A mit nominalen Strombereich von 3000 A AC (abhängig
nur vom Spulenumfang)
CT Zangen: C-4A (Bereich 1000 A AC), C-5A (Bereich 1000 A AC/DC), C-6A (Bereich 10 A
AC) and C-7A (Bereich 100 A AC).
Der Messbereich hier, hängt zusätzlich noch von den eingesetzten Wandlern ab – z.B. Wandler
10 000 A / 5 A mit C-6A Zangen können Ströme bis zu 10 000 A gemessen werden.
Die Aufnahmedaten werden auf der herausnehmbaren SD-Karte gespeichert. Im Prüfgerät befindet
sich ein zusätzlich ein interner Speicher, um z.B. Konfigurationsdateien zu speichern.
Die Konfiguration des Rekorders besteht darin, nur die Grundparameter einzustellen: Netzform, Zan-
gentyp, Frequenz und Mittelwertsperiode. Alle möglichen zu messenden Daten werden immer aufge-
zeichnet. Alle möglichen zu messenden Netzversorgungsparameter sind:
 Effektivwert der Spannung
 DC Anteile der Spannung
 Effektivwert des Stromes
 DC Anteile des Stromes (nur möglich mit C-5A Zangen)
 Netzfrequenz von 40...70 Hz
 Harmonische von Spannung und Strom (bis zur 40.),
 Gesamtverzerrungsfaktor (THD) THD
 Wirk-, Blind-, Schein- und Verzerrungsleistung
 Positive und negative Wirkenergie
5
Fig. 5.1 Messeingänge
MPI-540 ● MPI-540-PV – KURZBEDIENUNGSANLEITUNG

Rekorder

für Spannung und Strom
F
43
