Beschreibung der Funktionssymbole
Wechsel zum Messbildschirm (Ist-Werte in einer tabellarischen Darstellung) mit den eingege-
benen Einstellungen (ohne Speicherung der Konfiguration).
die Speicherung der Konfiguration für den Wirkungsgrad des Wechselrichters in einer Datei, mit
der Möglichkeit, unmittelbar nach der Speicherung zur Messung zu übergehen (Feld Zu lau-
fenden Anzeigen wechseln im Dialogfenster, das eingeblendet wird).
Wechsel zur Liste der gespeicherten Konfigurationen für den Wirkungsgrad des Wechselrich-
ters und Erstellung einer neuen Konfiguration. Die Konfigurationen werden ähnlich wie Messkonfigu-
rationen dargestellt, ihnen ist das Icon
guration öffnet sie automatisch; es erfolgt der Wechsel zur Anzeige der Einstellwerte für den Wir-
kungsrad des Wechselrichters. Die Schaltfläche der Menüleiste
figurationen für den Wirkungsgrad des Wechselrichters (es wird ein Fenster wie in Abb. 3.10 darge-
stellt, mit Standardeinstellungen eingeblendet). Das Icon
Konfiguration.
3.18.2 Ist-Messwerte
Nach dem Wechsel zum Bildschirm der Ist-Messwerte werden alle Parameter der gemessenen
Wechselrichterschaltung in einer tabellarischen Darstellung präsentiert.

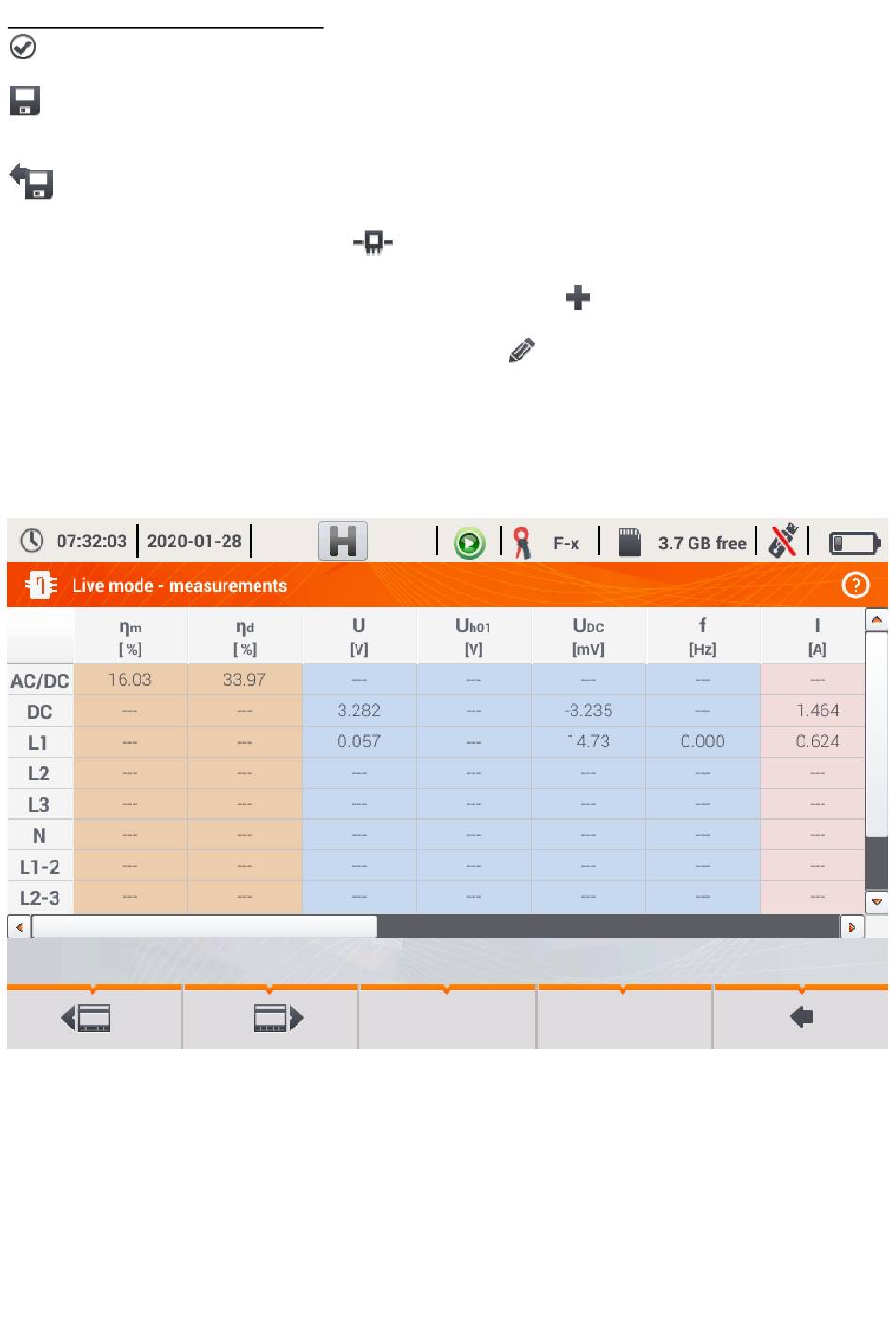

Abb. 3.10. Ist-Messwerte in der tabellarischen Darstellung im Wirkungsgradmessmodus
des Wechselrichters
MPI-540 ● MPI-540-PV – KURZBEDIENUNGSANLEITUNG
zugeordnet. Ein Doppelklick auf die ausgewählte Konfi-
dient zur Bearbeitung der ausgewählten
dient zur Hinzufügung neuer Kon-
37
