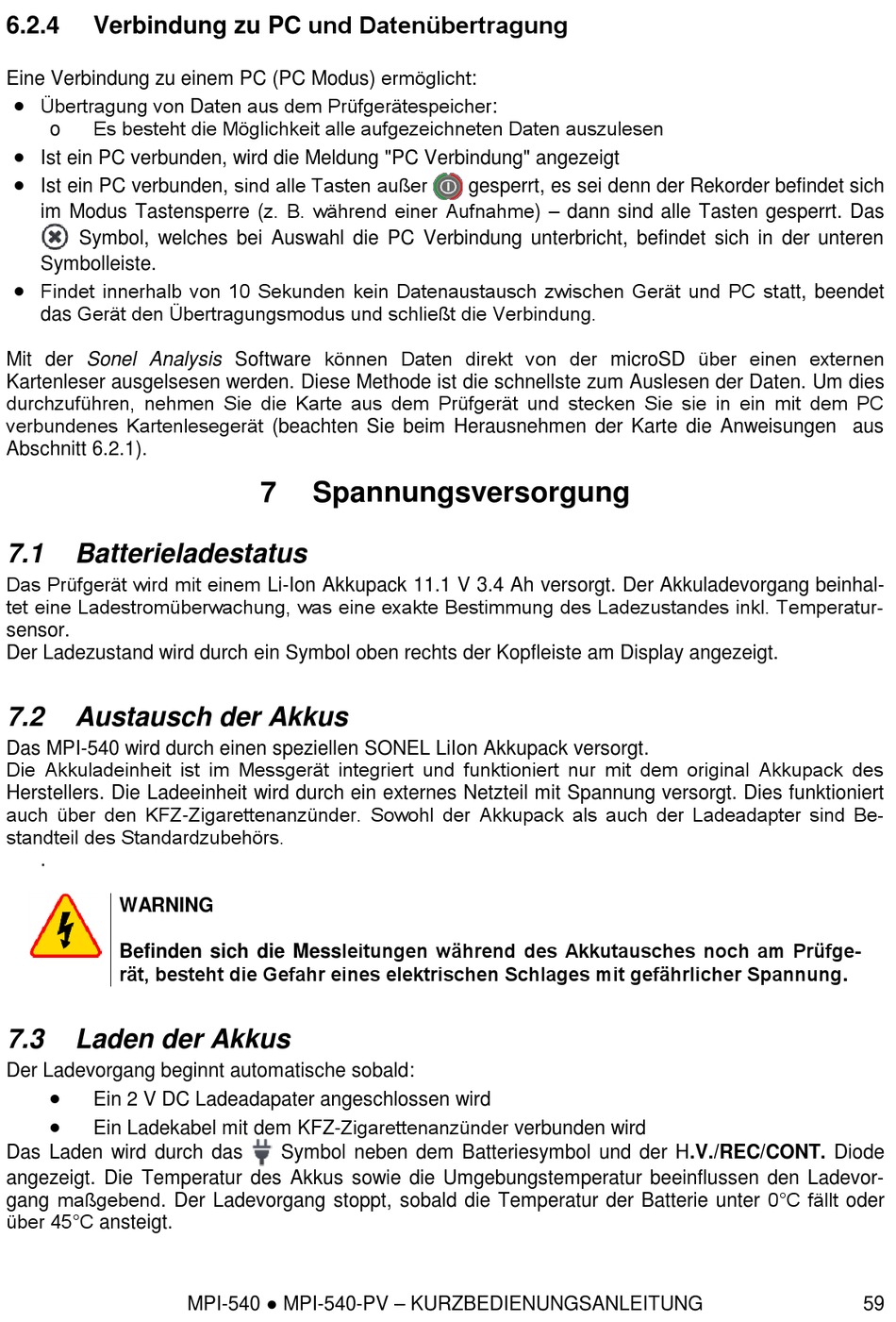

Verbindung zu PC und Datenübertragung
6.2.4
Eine Verbindung zu einem PC (PC Modus) ermöglicht:
Übertragung von Daten aus dem Prüfgerätespeicher:
Es besteht die Möglichkeit alle aufgezeichneten Daten auszulesen
o
Ist ein PC verbunden, wird die Meldung "PC Verbindung" angezeigt
Ist ein PC verbunden, sind alle Tasten außer
im Modus Tastensperre (z. B. während einer Aufnahme) – dann sind alle Tasten gesperrt. Das
Symbol, welches bei Auswahl die PC Verbindung unterbricht, befindet sich in der unteren
Symbolleiste.
Findet innerhalb von 10 Sekunden kein Datenaustausch zwischen Gerät und PC statt, beendet
das Gerät den Übertragungsmodus und schließt die Verbindung.
Mit der Sonel Analysis Software können Daten direkt von der microSD über einen externen
Kartenleser ausgelsesen werden. Diese Methode ist die schnellste zum Auslesen der Daten. Um dies
durchzuführen, nehmen Sie die Karte aus dem Prüfgerät und stecken Sie sie in ein mit dem PC
verbundenes Kartenlesegerät (beachten Sie beim Herausnehmen der Karte die Anweisungen aus
Abschnitt 6.2.1).
7.1
Batterieladestatus
Das Prüfgerät wird mit einem Li-Ion Akkupack 11.1 V 3.4 Ah versorgt. Der Akkuladevorgang beinhal-
tet eine Ladestromüberwachung, was eine exakte Bestimmung des Ladezustandes inkl. Temperatur-
sensor.
Der Ladezustand wird durch ein Symbol oben rechts der Kopfleiste am Display angezeigt.
7.2
Austausch der Akkus
Das MPI-540 wird durch einen speziellen SONEL LiIon Akkupack versorgt.
Die Akkuladeinheit ist im Messgerät integriert und funktioniert nur mit dem original Akkupack des
Herstellers. Die Ladeeinheit wird durch ein externes Netzteil mit Spannung versorgt. Dies funktioniert
auch über den KFZ-Zigarettenanzünder. Sowohl der Akkupack als auch der Ladeadapter sind Be-
standteil des Standardzubehörs.
.
WARNING
Befinden sich die Messleitungen während des Akkutausches noch am Prüfge-
rät, besteht die Gefahr eines elektrischen Schlages mit gefährlicher Spannung.
7.3
Laden der Akkus
Der Ladevorgang beginnt automatische sobald:
Ein 2 V DC Ladeadapater angeschlossen wird
Ein Ladekabel mit dem KFZ-Zigarettenanzünder verbunden wird
Das Laden wird durch das
angezeigt. Die Temperatur des Akkus sowie die Umgebungstemperatur beeinflussen den Ladevor-
gang maßgebend. Der Ladevorgang stoppt, sobald die Temperatur der Batterie unter 0°C fällt oder
über 45°C ansteigt.
7
Spannungsversorgung
Symbol neben dem Batteriesymbol und der H.V./REC/CONT. Diode
MPI-540 ● MPI-540-PV – KURZBEDIENUNGSANLEITUNG
gesperrt, es sei denn der Rekorder befindet sich
59
