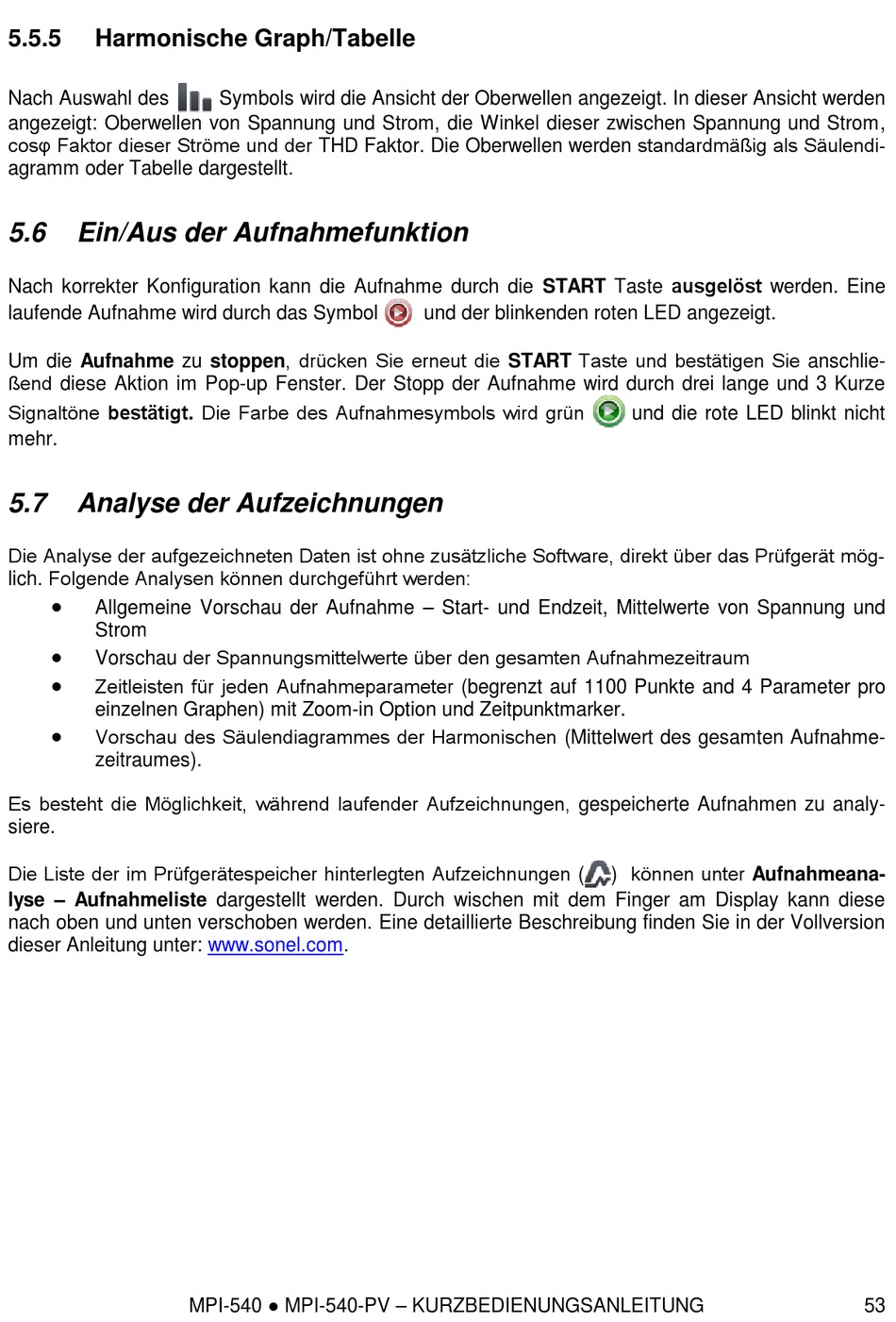

5.5.5
Harmonische Graph/Tabelle
Nach Auswahl des
angezeigt: Oberwellen von Spannung und Strom, die Winkel dieser zwischen Spannung und Strom,
cosφ Faktor dieser Ströme und der THD Faktor. Die Oberwellen werden standardmäßig als Säulendi-
agramm oder Tabelle dargestellt.
5.6
Ein/Aus der Aufnahmefunktion
Nach korrekter Konfiguration kann die Aufnahme durch die START Taste ausgelöst werden. Eine
laufende Aufnahme wird durch das Symbol
Um die Aufnahme zu stoppen, drücken Sie erneut die START Taste und bestätigen Sie anschlie-
ßend diese Aktion im Pop-up Fenster. Der Stopp der Aufnahme wird durch drei lange und 3 Kurze
Signaltöne bestätigt. Die Farbe des Aufnahmesymbols wird grün
mehr.
5.7
Analyse der Aufzeichnungen
Die Analyse der aufgezeichneten Daten ist ohne zusätzliche Software, direkt über das Prüfgerät mög-
lich. Folgende Analysen können durchgeführt werden:
Allgemeine Vorschau der Aufnahme – Start- und Endzeit, Mittelwerte von Spannung und
Strom
Vorschau der Spannungsmittelwerte über den gesamten Aufnahmezeitraum
Zeitleisten für jeden Aufnahmeparameter (begrenzt auf 1100 Punkte and 4 Parameter pro
einzelnen Graphen) mit Zoom-in Option und Zeitpunktmarker.
Vorschau des Säulendiagrammes der Harmonischen (Mittelwert des gesamten Aufnahme-
zeitraumes).
Es besteht die Möglichkeit, während laufender Aufzeichnungen, gespeicherte Aufnahmen zu analy-
siere.
Die Liste der im Prüfgerätespeicher hinterlegten Aufzeichnungen (
lyse – Aufnahmeliste dargestellt werden. Durch wischen mit dem Finger am Display kann diese
nach oben und unten verschoben werden. Eine detaillierte Beschreibung finden Sie in der Vollversion
dieser Anleitung unter: www.sonel.com.
Symbols wird die Ansicht der Oberwellen angezeigt. In dieser Ansicht werden
MPI-540 ● MPI-540-PV – KURZBEDIENUNGSANLEITUNG
und der blinkenden roten LED angezeigt.
und die rote LED blinkt nicht
) können unter Aufnahmeana-
53
