3.14

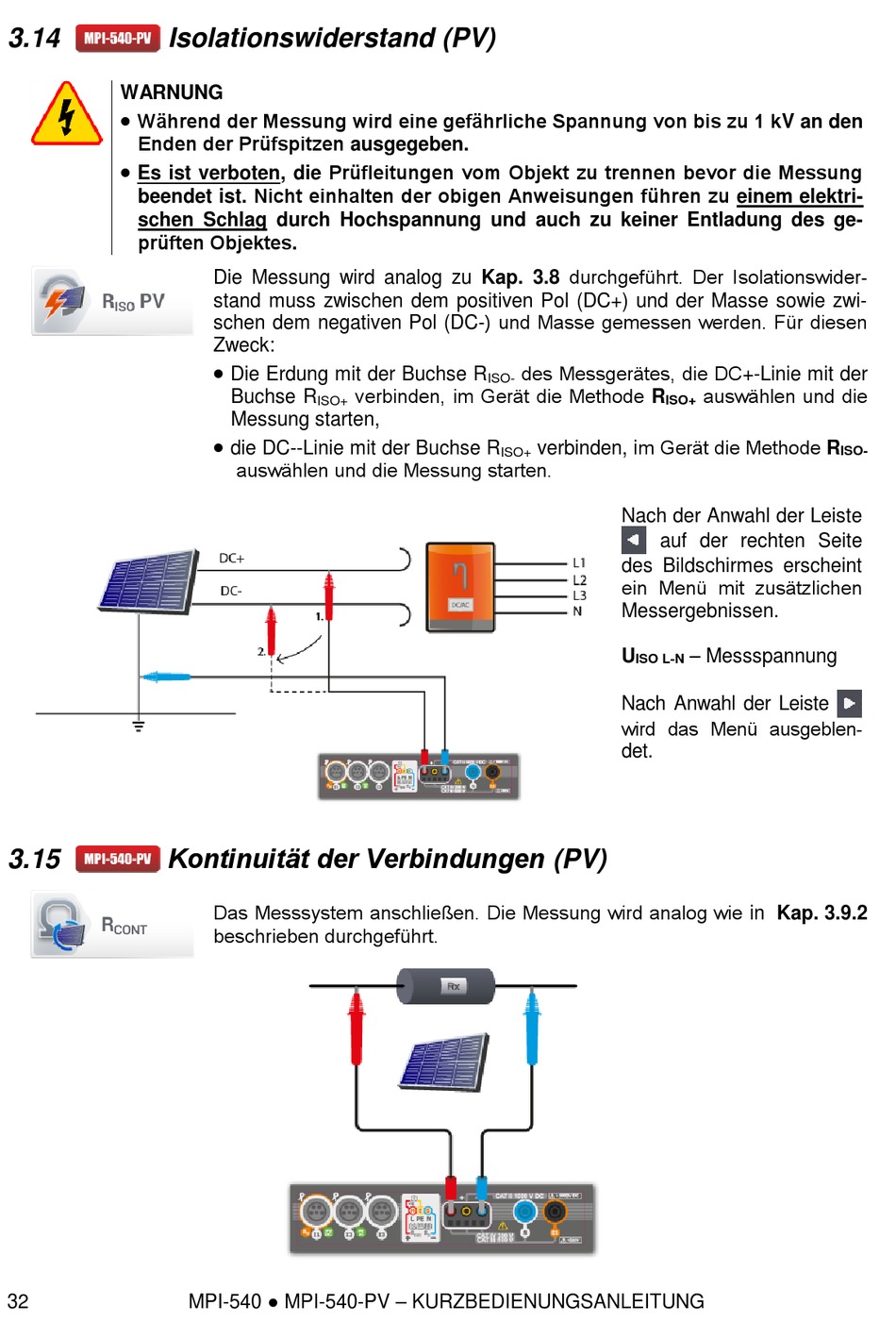

Isolationswiderstand (PV)

WARNUNG

Während der Messung wird eine gefährliche Spannung von bis zu 1 kV an den
Enden der Prüfspitzen ausgegeben.

Es ist verboten, die Prüfleitungen vom Objekt zu trennen bevor die Messung
beendet ist. Nicht einhalten der obigen Anweisungen führen zu einem elektri-
schen Schlag durch Hochspannung und auch zu keiner Entladung des ge-
prüften Objektes.
Kontinuität der Verbindungen (PV)
3.15
32
Die Messung wird analog zu Kap. 3.8 durchgeführt. Der Isolationswider-
stand muss zwischen dem positiven Pol (DC+) und der Masse sowie zwi-
schen dem negativen Pol (DC-) und Masse gemessen werden. Für diesen
Zweck:

Die Erdung mit der Buchse R
verbinden, im Gerät die Methode R
Buchse R
ISO+
Messung starten,

die DC--Linie mit der Buchse R
auswählen und die Messung starten.
Das Messsystem anschließen. Die Messung wird analog wie in Kap. 3.9.2
beschrieben durchgeführt.
MPI-540 ● MPI-540-PV – KURZBEDIENUNGSANLEITUNG
des Messgerätes, die DC+-Linie mit der
ISO-
verbinden, im Gerät die Methode R
ISO+
Nach der Anwahl der Leiste
des Bildschirmes erscheint
ein Menü mit zusätzlichen
Messergebnissen.
U
ISO L-N
Nach Anwahl der Leiste
wird das Menü ausgeblen-
det.
auswählen und die
ISO+
auf der rechten Seite
– Messspannung
ISO-
