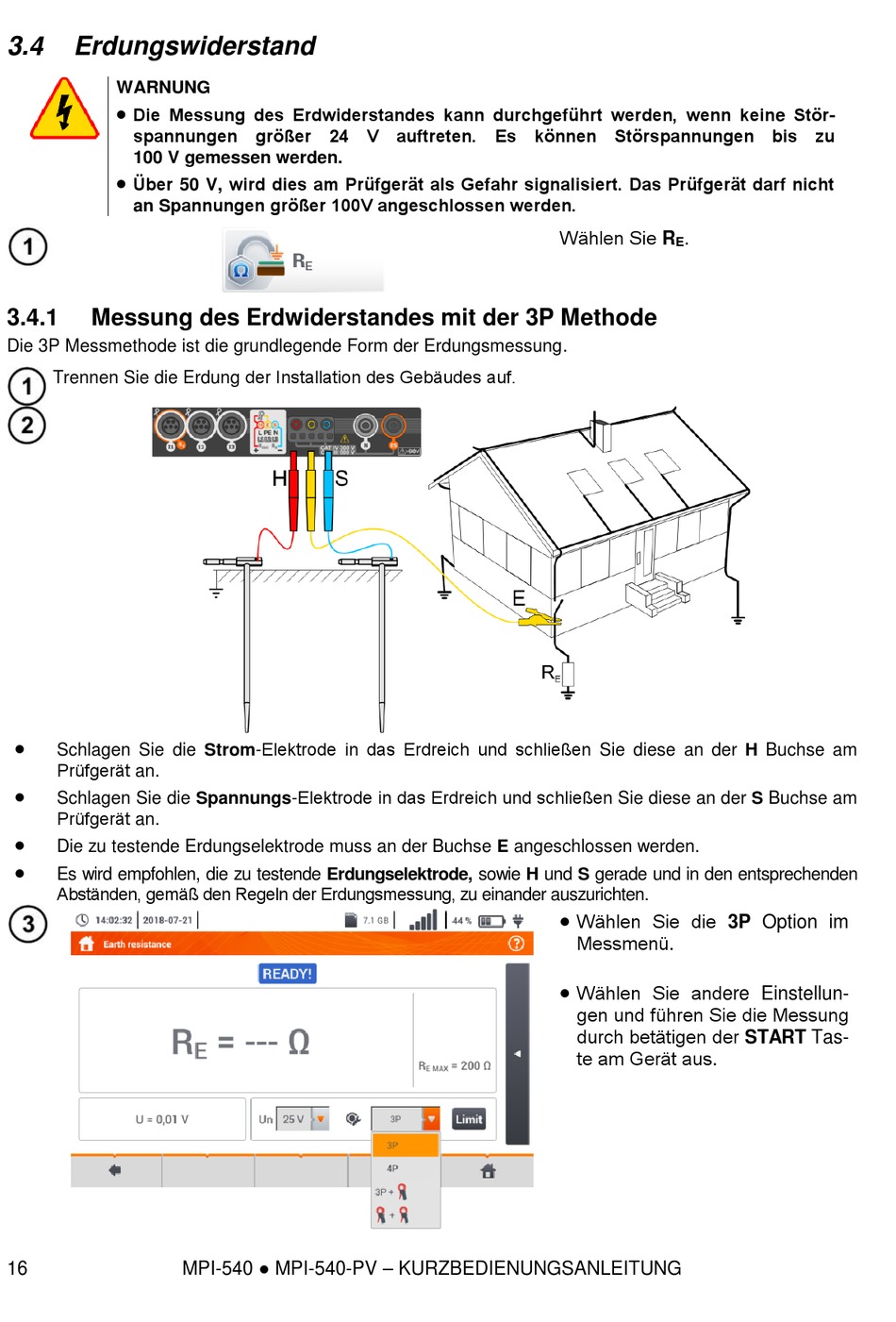

3.4
Erdungswiderstand
WARNUNG
Die Messung des Erdwiderstandes kann durchgeführt werden, wenn keine Stör-
spannungen größer 24 V auftreten. Es können Störspannungen bis zu
100 V gemessen werden.
Über 50 V, wird dies am Prüfgerät als Gefahr signalisiert. Das Prüfgerät darf nicht
an Spannungen größer 100V angeschlossen werden.
3.4.1
Messung des Erdwiderstandes mit der 3P Methode
Die 3P Messmethode ist die grundlegende Form der Erdungsmessung.
Trennen Sie die Erdung der Installation des Gebäudes auf.
Schlagen Sie die Strom-Elektrode in das Erdreich und schließen Sie diese an der H Buchse am
Prüfgerät an.
Schlagen Sie die Spannungs-Elektrode in das Erdreich und schließen Sie diese an der S Buchse am
Prüfgerät an.
Die zu testende Erdungselektrode muss an der Buchse E angeschlossen werden.
Es wird empfohlen, die zu testende Erdungselektrode, sowie H und S gerade und in den entsprechenden
Abständen, gemäß den Regeln der Erdungsmessung, zu einander auszurichten.
16
MPI-540 ● MPI-540-PV – KURZBEDIENUNGSANLEITUNG
Wählen Sie R
.
E
Wählen Sie die 3P Option im
Messmenü.
Wählen Sie andere Einstellun-
gen und führen Sie die Messung
durch betätigen der START Tas-
te am Gerät aus.
