3.4.2

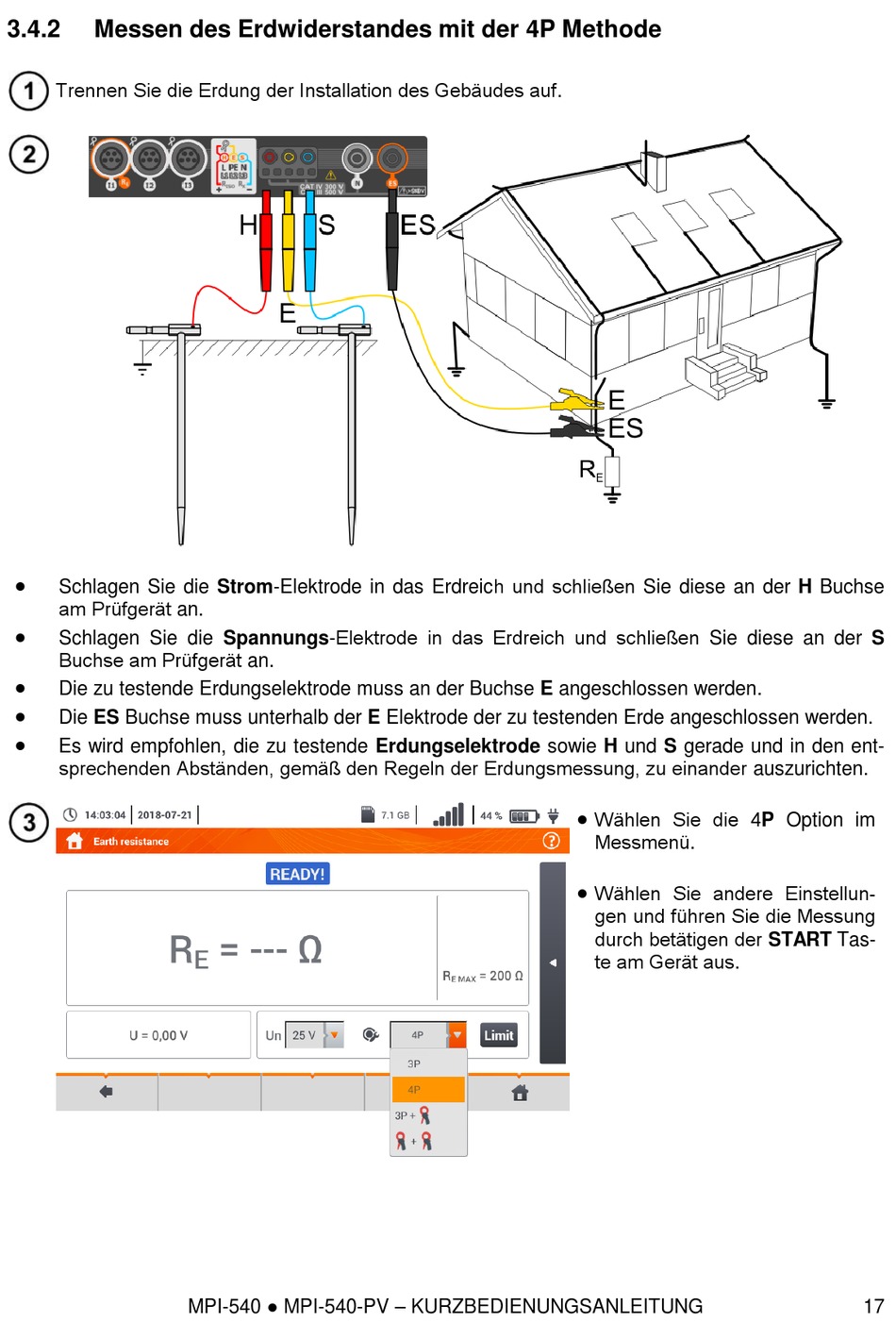

Messen des Erdwiderstandes mit der 4P Methode

Trennen Sie die Erdung der Installation des Gebäudes auf.

Schlagen Sie die Strom-Elektrode in das Erdreich und schließen Sie diese an der H Buchse
am Prüfgerät an.

Schlagen Sie die Spannungs-Elektrode in das Erdreich und schließen Sie diese an der S
Buchse am Prüfgerät an.

Die zu testende Erdungselektrode muss an der Buchse E angeschlossen werden.

Die ES Buchse muss unterhalb der E Elektrode der zu testenden Erde angeschlossen werden.

Es wird empfohlen, die zu testende Erdungselektrode sowie H und S gerade und in den ent-
sprechenden Abständen, gemäß den Regeln der Erdungsmessung, zu einander auszurichten.
MPI-540 ● MPI-540-PV – KURZBEDIENUNGSANLEITUNG

Wählen Sie die 4P Option im
Messmenü.

Wählen Sie andere Einstellun-
gen und führen Sie die Messung
durch betätigen der START Tas-
te am Gerät aus.
