3.4.3

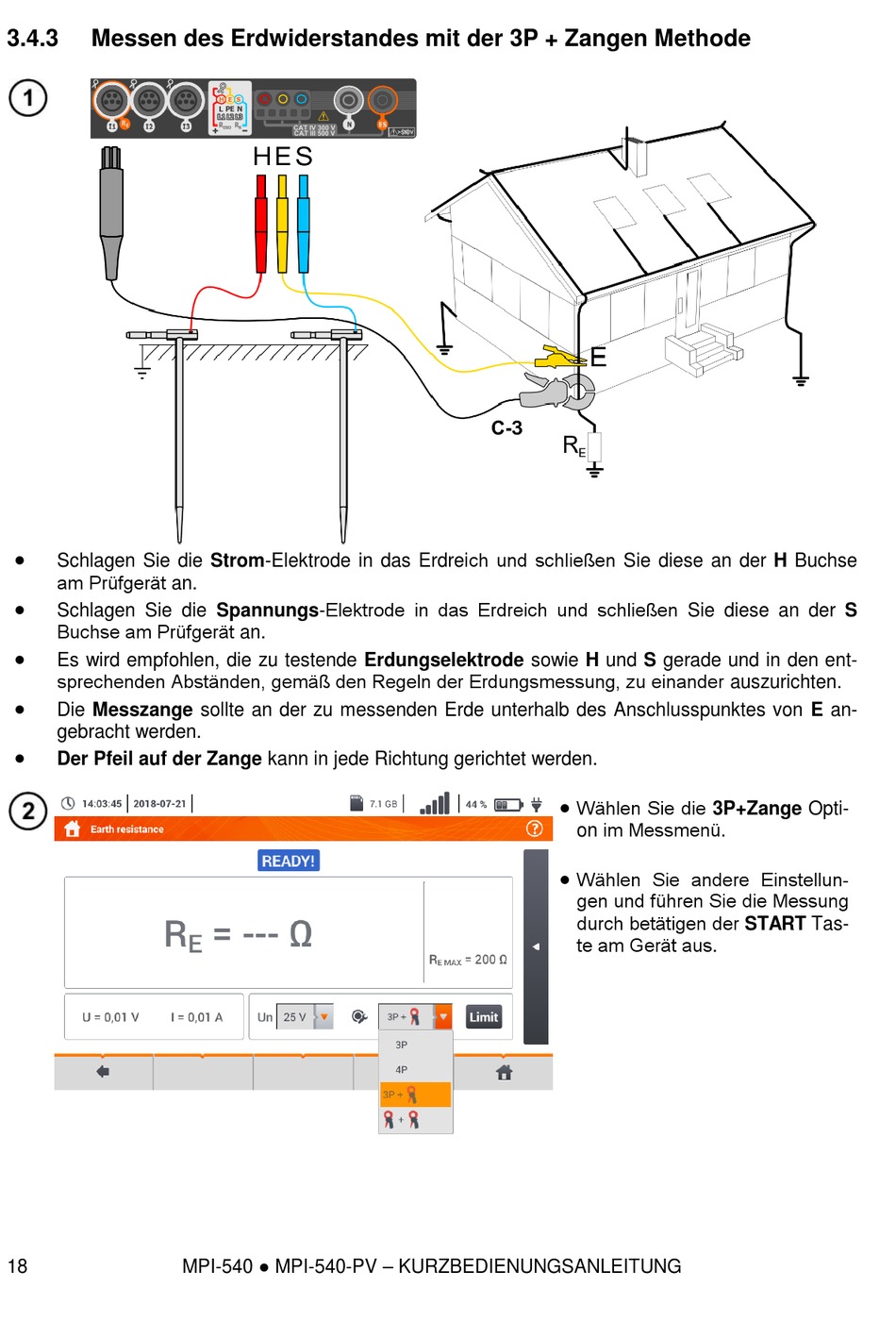

Messen des Erdwiderstandes mit der 3P + Zangen Methode


Schlagen Sie die Strom-Elektrode in das Erdreich und schließen Sie diese an der H Buchse
am Prüfgerät an.

Schlagen Sie die Spannungs-Elektrode in das Erdreich und schließen Sie diese an der S
Buchse am Prüfgerät an.

Es wird empfohlen, die zu testende Erdungselektrode sowie H und S gerade und in den ent-
sprechenden Abständen, gemäß den Regeln der Erdungsmessung, zu einander auszurichten.

Die Messzange sollte an der zu messenden Erde unterhalb des Anschlusspunktes von E an-
gebracht werden.

Der Pfeil auf der Zange kann in jede Richtung gerichtet werden.
18
MPI-540 ● MPI-540-PV – KURZBEDIENUNGSANLEITUNG

Wählen Sie die 3P+Zange Opti-
on im Messmenü.

Wählen Sie andere Einstellun-
gen und führen Sie die Messung
durch betätigen der START Tas-
te am Gerät aus.
